HMC-Karte entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um die HMC-Karte zu entfernen. Der Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.

Zu dieser Aufgabe

Achtung

Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und externen Kabel. Siehe Server ausschalten.
Für dieses Verfahren sind zwei Personen und eine Hebevorrichtung vor Ort erforderlich, die bis zu 181 kg (400 lb) unterstützt. Wenn Ihnen noch keine Hebevorrichtung zur Verfügung steht, bietet Lenovo den Genie Lift GL-8 material lift an, der mit dem Data Center Solution Configurator Zusätzlich zum Genie Lift GL-8 material lift sollten Sie unbedingt auch die fußbetätigte Haltebremse und die Ladeplattform bestellen.

Anmerkung

Stellen Sie sicher, dass Sie die unten aufgeführten Werkzeuge bereithalten, um die Komponente ordnungsgemäß auszutauschen:

Ein Drehmomentschraubendreher
Ein T15-Torx-Bit

Vorgehensweise

Bereiten Sie diese Aufgabe vor.
1. Ziehen Sie den System-Shuttle aus dem Gehäuse und setzen Sie ihn auf die Hebebühne. Siehe System-Shuttle entfernen.
2. Entfernen Sie die Systemplatine. Siehe Einbaurahmen entfernen.
3. Entfernen Sie den Kabelhalterrahmen und die Kabelführungsbaugruppe. Siehe Kabelhalterrahmen und Kabelführungsbaugruppe entfernen.
Lösen Sie die zwei Schrauben, um die HMC-Karte vom GPU-Baseboard zu entfernen.
Anmerkung
Lösen oder befestigen Sie die Schrauben mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Das Drehmoment zum vollständigen Lösen oder Anziehen der Schrauben beträgt 0,2 ± 0,02 Newtonmeter bzw. 1,77 ± 0,177 Poundforce Inch.

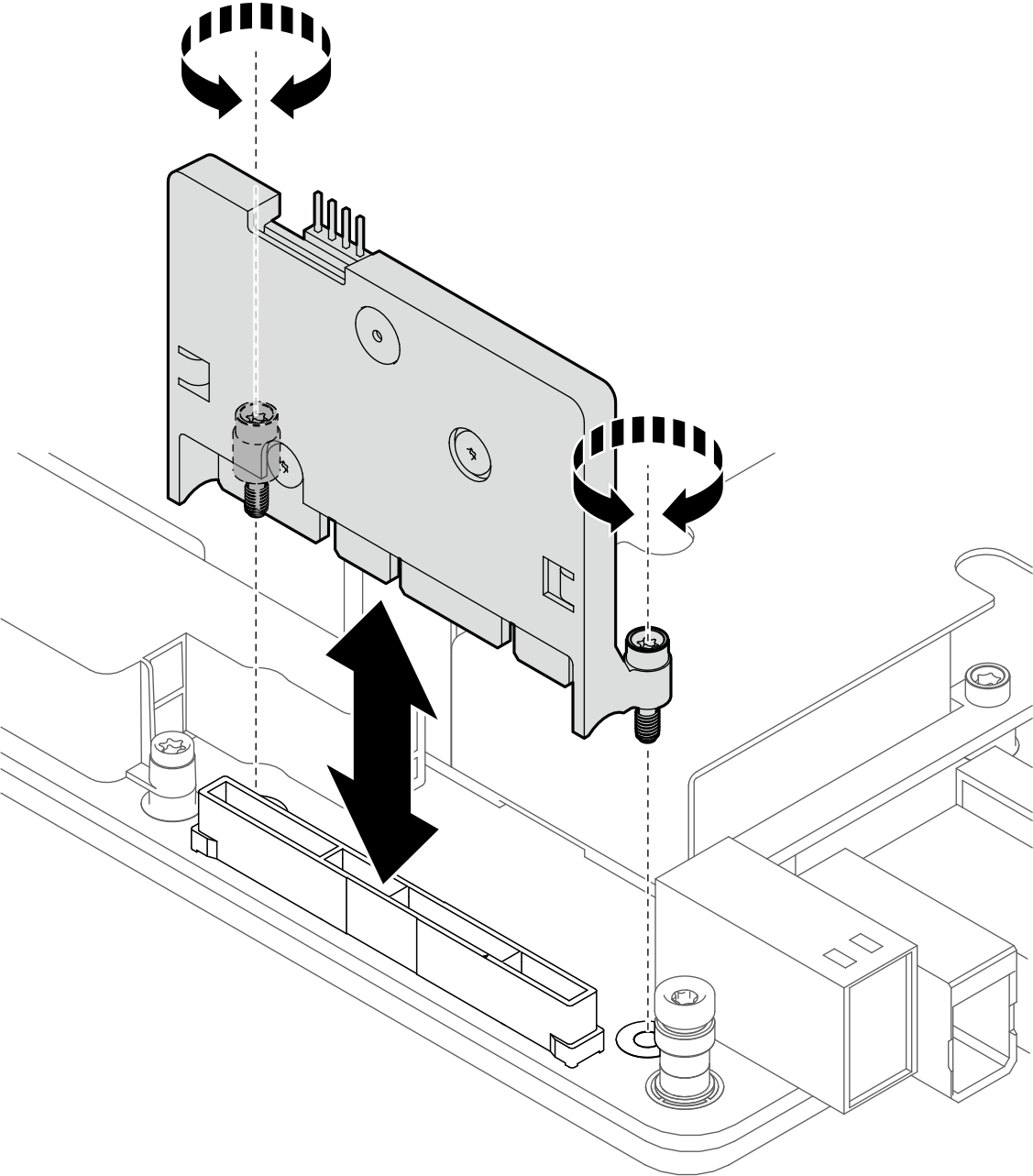

Abbildung 1. Entfernen der HMC-Karte

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
