Retrait de la carte HMC

Suivez les instructions de la présente section pour retirer la carte HMC. La procédure doit être exécutée par un technicien qualifié.

À propos de cette tâche

Avertissement
  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.
  • Deux personnes et un dispositif de levage sur site pouvant soulever jusqu’à 181 kg (400 lb) sont nécessaires pour mener à bien cette procédure. Si vous ne disposez pas de dispositif de levage, Lenovo vous propose le Genie Lift GL-8 material lift, qui peut être acheté à l’adresse suivante : Data Center Solution Configurator. Assurez-vous d’inclure la pédale de frein et la plateforme de chargement lorsque vous commandez le Genie Lift GL-8 material lift.
Remarque
Assurez-vous de disposer des outils requis répertoriés ci-dessous afin de pouvoir remplacer correctement le composant :
  • Un tournevis dynamométrique
  • Un embout Torx T15

Procédure

  1. Préparez-vous à cette tâche.
    1. Sortez la navette système du châssis et placez-la sur la plateforme de levage. Voir Retrait de la navette système.
    2. Retirez le plateau de calcul. Voir Retrait du plateau de calcul.
    3. Retirez le bloc cadre du support de câble et grille. Voir Retrait du bloc cadre du support de câble et grille.
  2. Desserrez les deux vis pour retirer la carte HMC de la carte mère du GPU.
    Remarque
    Desserrez ou serrez les vis avec un tournevis dynamométrique réglé au couple approprié. À titre de référence, le couple requis afin de desserrer ou serrer complètement les vis est de 0,2 ± 0,02 newton-mètre, 1,77 ± 0,177 pouce-livre.

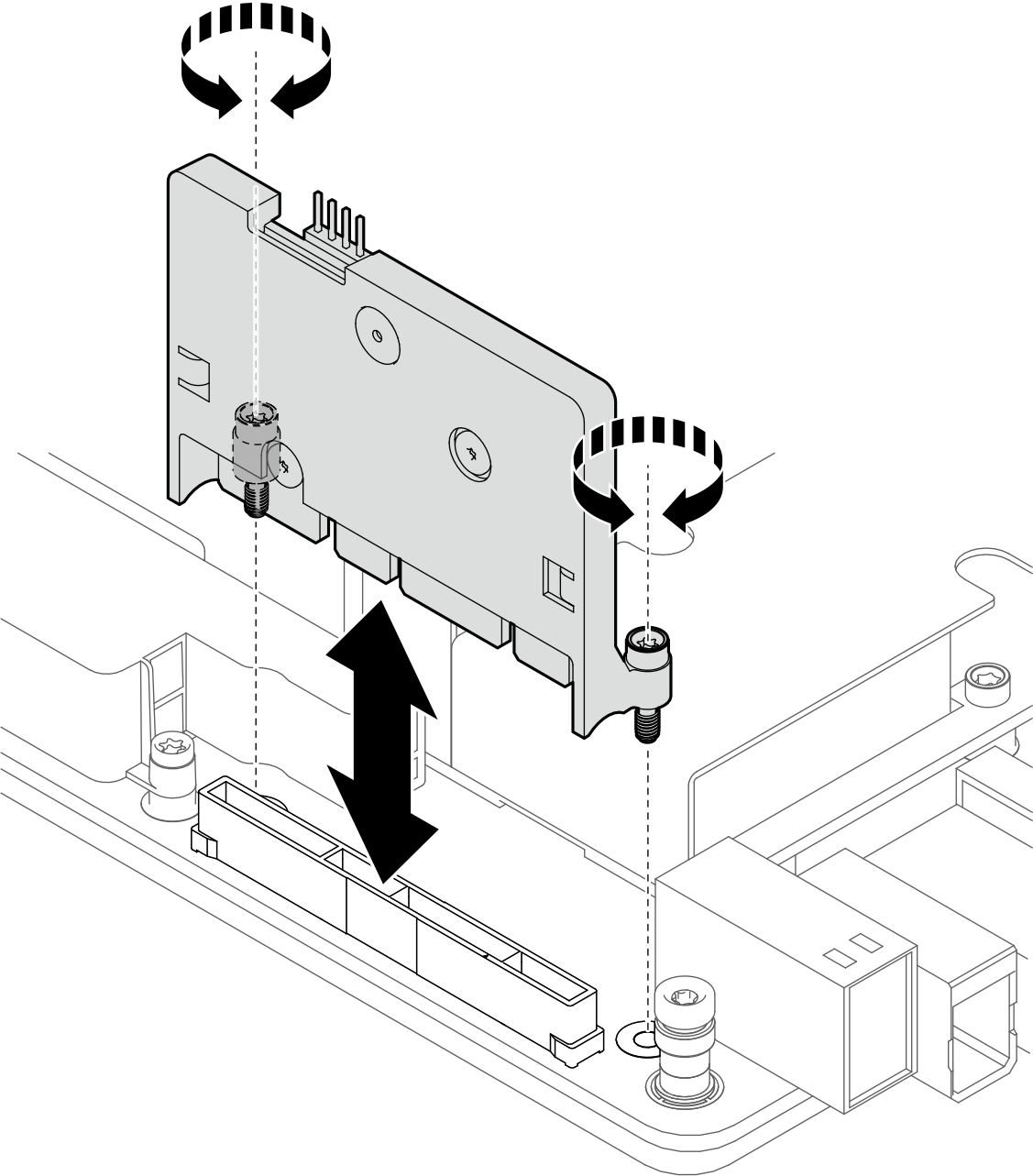

    Figure 1. Retrait de la carte HMC
    HMC card removal

Après avoir terminé

Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
