Remover a gaiola FIO/PCI

Siga as instruções nesta seção para remover a gaiola FIO/PCI. O procedimento deve ser executado por um técnico treinado.

Procedimento

1. Empurre o suporte do sistema para a posição de parada.
   1. Pressione as duas travas de liberação azuis.
   2. Gire as duas alavancas de liberação até que sejam perpendiculares ao suporte.
   3. Puxe o suporte para frente até que pare.
      Importante

      Para evitar danos, empurre as duas alavancas de liberação para trás e certifique-se de que elas travem no lugar depois de estender o suporte do comutador PCIe até sua posição de parada.
      Figura 1. Puxando o suporte do sistema para a posição de parada


2. Remova a gaiola FIO/PCI.
   1. Solte os seis parafusos marcados com C nos dois lados do suporte do sistema.
   2. Levante a gaiola FIO/PCI para fora do suporte do sistema.

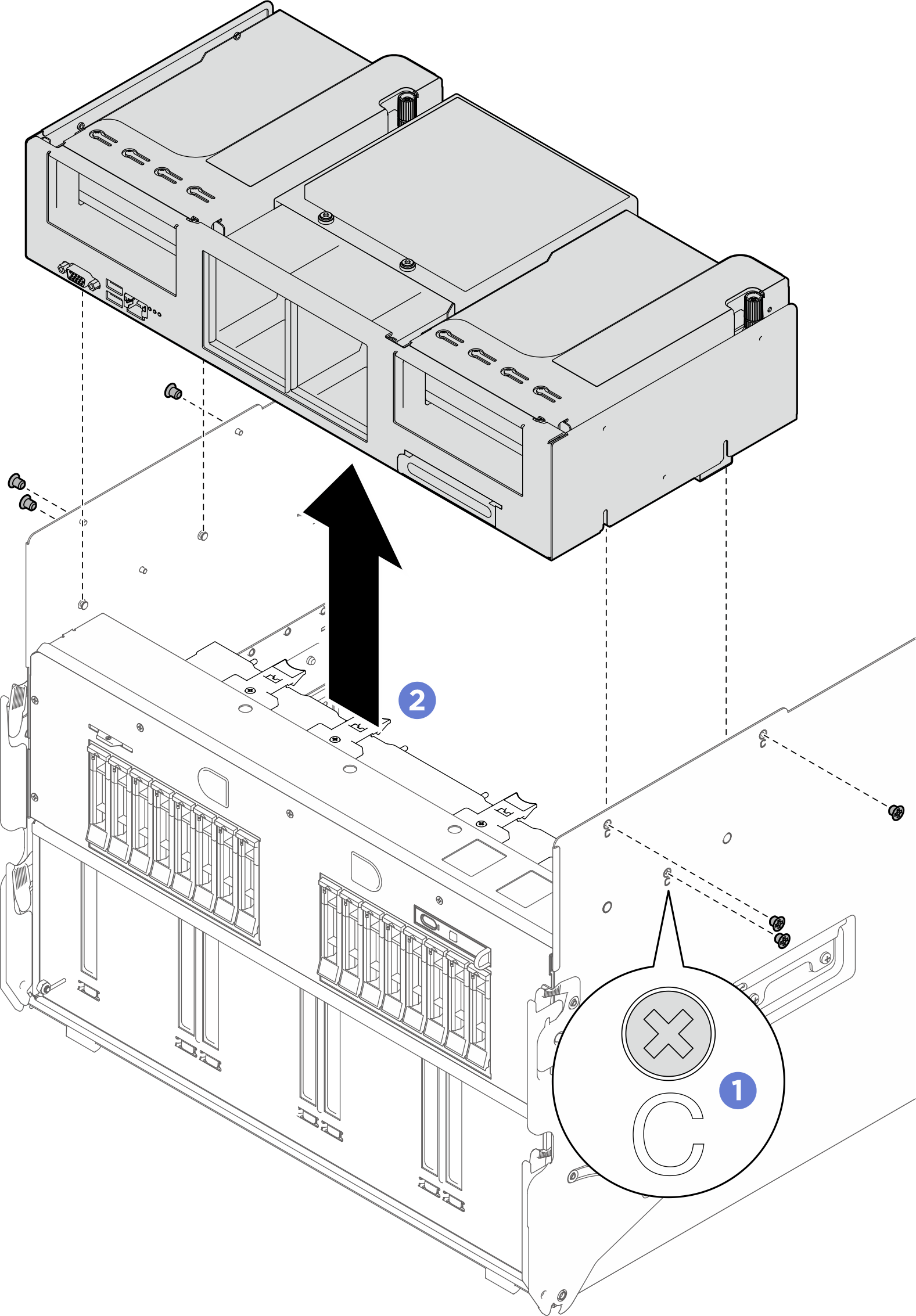

   Figura 2. Remoção da gaiola FIO/PCI
