Rimozione del telaio FIO/PCI

Seguire le istruzioni riportate in questa sezione per rimuovere il telaio FIO/PCI. La procedura deve essere eseguita da un tecnico qualificato.

Informazioni su questa attività

Attenzione

Procedura

  1. Tirare lo shuttle di sistema in posizione di arresto.
    1. Premere i due fermi di rilascio blu.
    2. Ruotare le due leve di rilascio finché non sono perpendicolari allo shuttle.
    3. Tirare in avanti lo shuttle finché non si arresta.
      Importante
      Per evitare danni, spingere indietro le due leve di rilascio e assicurarsi che si blocchino in posizione dopo aver esteso lo shuttle dello switch PCIe nella posizione di arresto.
      Figura 1. Tirare lo shuttle di sistema in posizione di arresto
      Pulling the system shuttle to the stop position
  2. Rimuovere il telaio FIO/PCI.
    1. Rimuovere le sei viti contrassegnate con C su entrambi i lati dello shuttle di sistema.
    2. Sollevare il telaio FIO/PCI per estrarlo dallo shuttle di sistema.

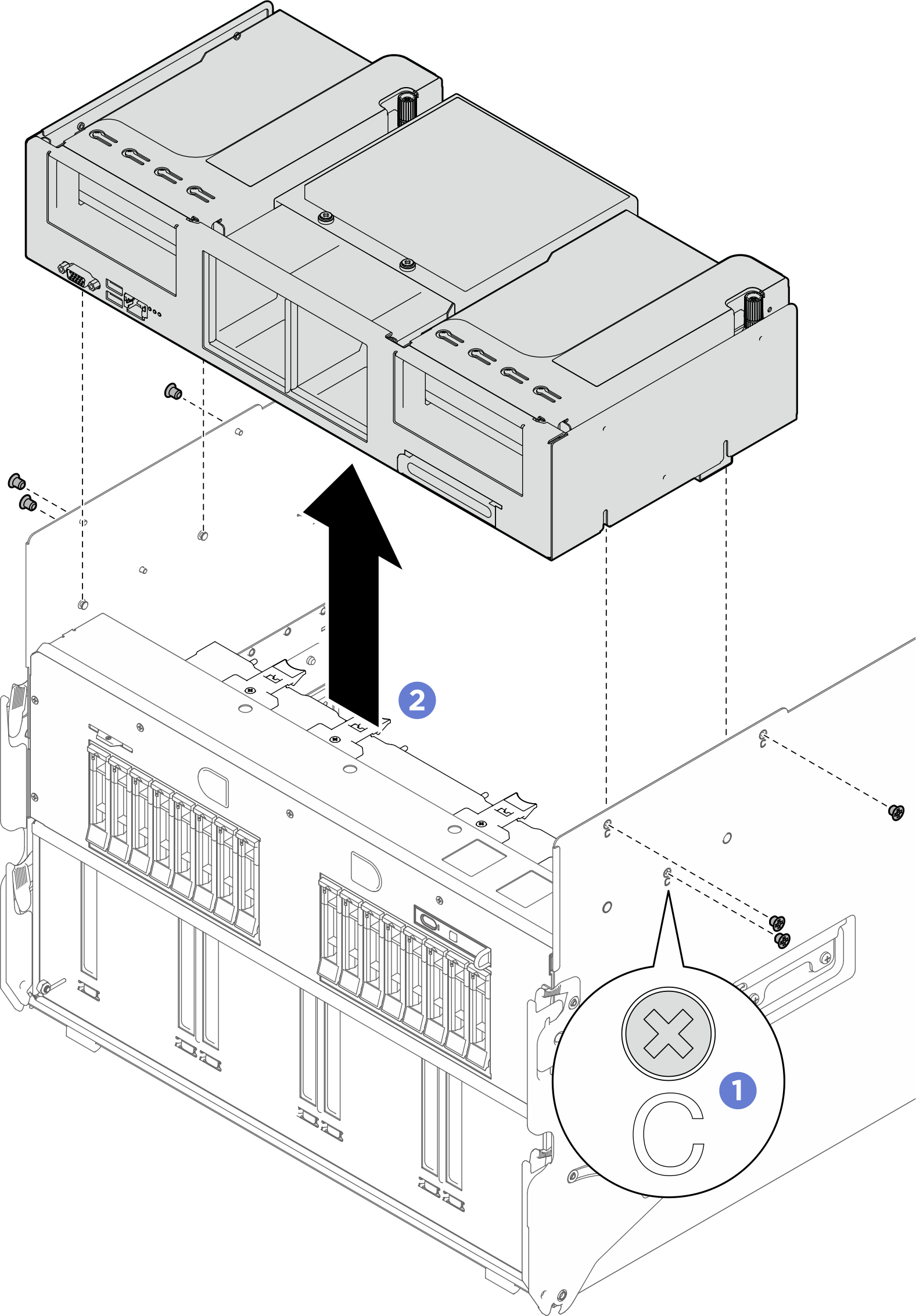

    Figura 2. Rimozione del telaio FIO/PCI
    FIO/PCI cage removal

Dopo aver terminato

Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
