Retrait du boîtier FIO/PCI

Suivez les instructions de cette section pour retirer le boîtier FIO/PCI. La procédure doit être exécutée par un technicien qualifié.

Procédure

1. Tirez la navette système jusqu’à la position d’arrêt.
   1. Appuyez sur les deux loquets de déblocage bleus.
   2. Faites pivoter les deux leviers de déverrouillage jusqu’à ce qu’ils soient perpendiculaires à la navette.
   3. Tirez la navette vers l’avant jusqu’à la butée.
      Important

      Afin d’éviter d’infliger tout dommage, poussez les deux leviers de dégagement vers l’arrière. Assurez-vous qu’ils s’enclenchent bien en place une fois la navette de commutation PCIe tirée jusqu’à sa position d’arrêt.
      Figure 1. Mise en place (en tirant) de la navette système en position d’arrêt


2. Retirez le boîtier FIO/PCI.
   1. Desserrez les six vis accompagnées de l’inscription C des deux côtés de la navette système.
   2. Soulevez le boîtier FIO/PCI pour le retirer de la navette système.

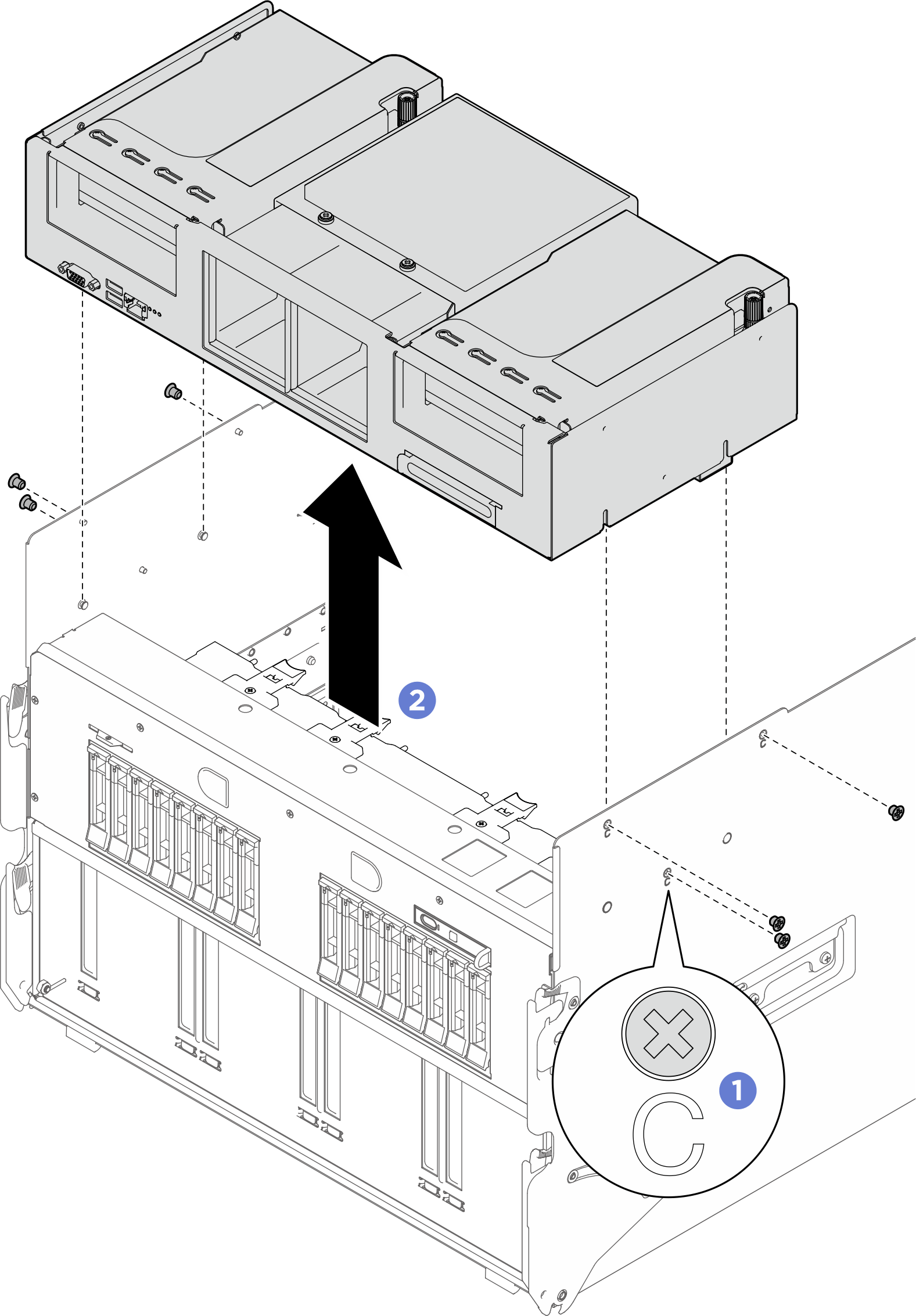

   Figure 2. Retrait du boîtier FIO/PCI
