Installation du boîtier FIO/PCI
Suivez les instructions de cette section pour installer le boîtier FIO/PCI. La procédure doit être exécutée par un technicien qualifié.
À propos de cette tâche
Avertissement
- Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
- Mettez l’emballage antistatique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface de protection antistatique.
Procédure
Alignez le boîtier FIO/PCI sur les broches de guidage de la navette système. Ensuite, insérez le boîtier dans la navette jusqu’à ce qu’il soit solidement enclenché.

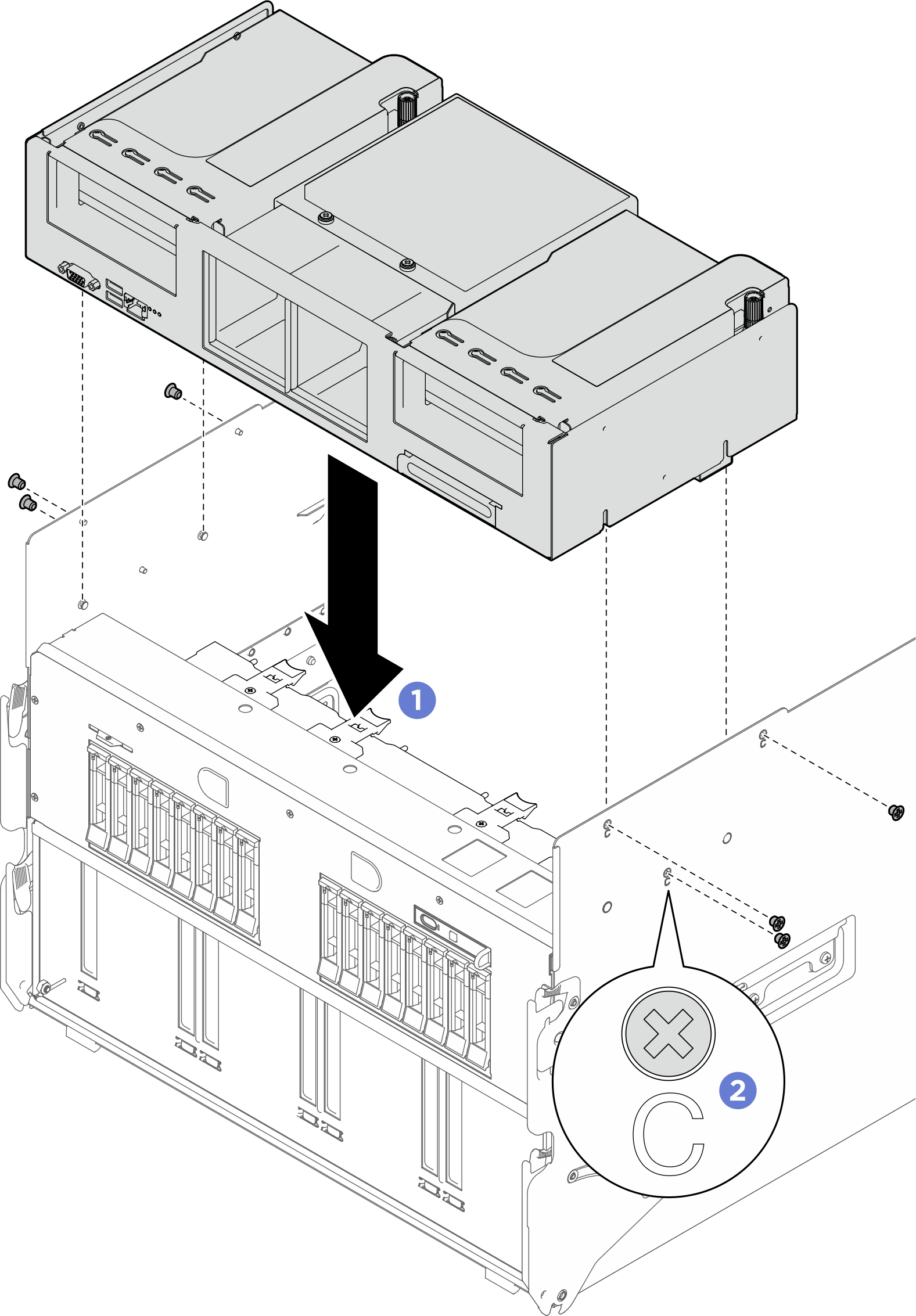

Repérez les six trous de vis accompagnés de l’instruction C des deux côtés de la navette système. Ensuite, serrez les six vis pour fixer le boîtier FIO/PCI.Figure 1. Installation du boîtier FIO/PCI
- Poussez l’intégralité de la navette système dans le châssis.
- Soulevez les deux loquets de verrouillage de chaque côté de la navette.
- Faites coulisser la navette dans le châssis.
Poussez complètement la navette dans le châssis.
Faites pivoter les deux leviers de dégagement jusqu’à ce qu’ils se bloquent.
Figure 2. Installation de la navette système
Après avoir terminé
Terminez le remplacement des composants. Pour plus d’informations, voir Fin du remplacement des composants.
