安裝 FIO/PCI 機箱

請您依照本節中的指示安裝 FIO/PCI 機箱。此程序必須由經過培訓的維修技術人員執行。

關於此作業

小心
  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。
  • 將裝有元件的防靜電保護袋與伺服器上任何未上漆的金屬表面接觸；然後，從保護袋中取出元件，將它放在防靜電表面上。

程序

  1. 將 FIO/PCI 機盒與系統滑動箱上的導件插腳對齊，然後將機盒放入滑動箱中，直到其牢固嚙合。
  2. 找到系統滑動箱兩側標示 C 的六個螺絲孔；然後，鎖緊六個螺絲以固定 FIO/PCI 機盒。

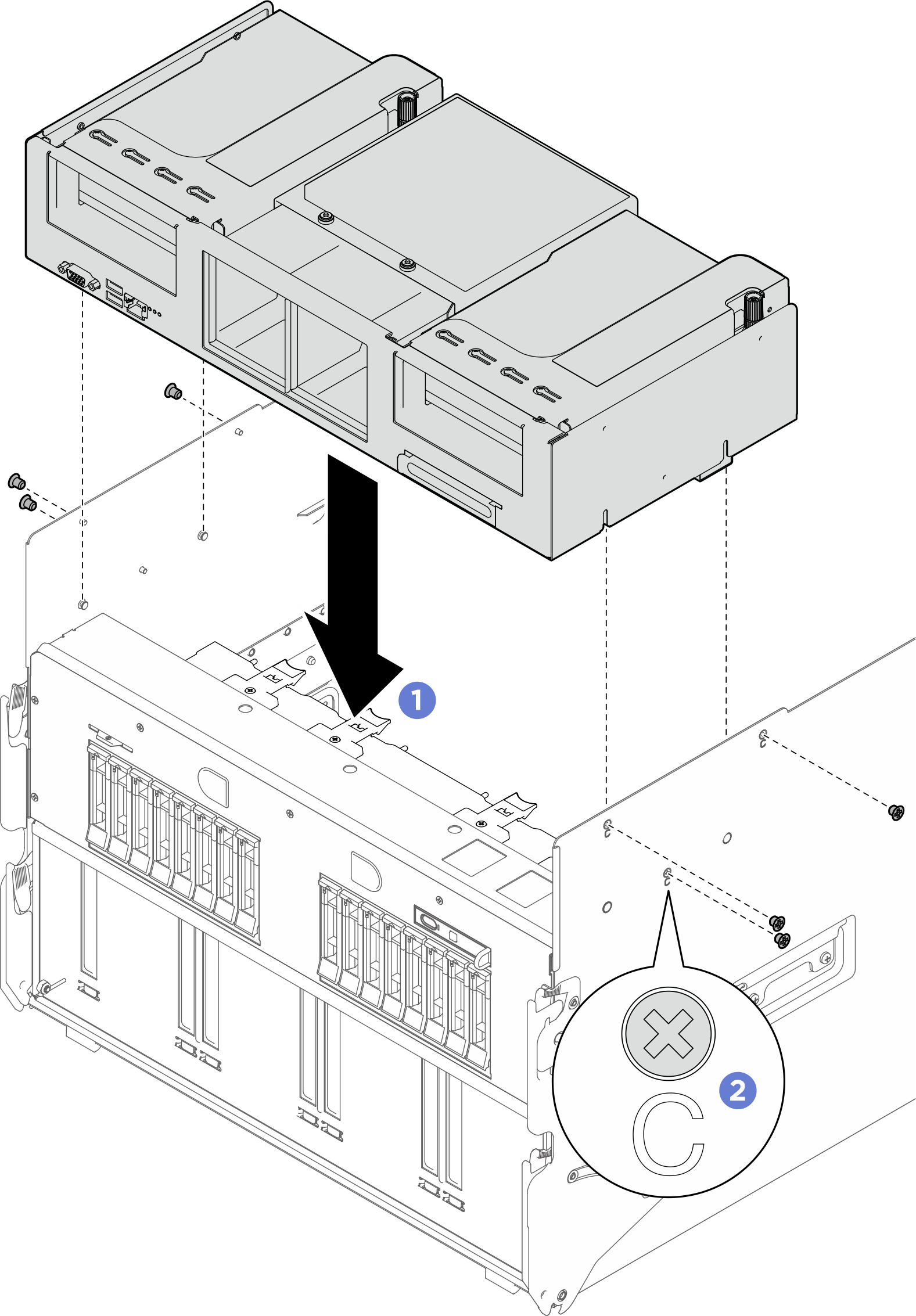

    圖 1. 安裝 FIO/PCI 機盒
    FIO/PCI cage installation
  3. 將系統滑動箱完全推入機箱中。
    1. 提起滑動箱兩側的兩個鎖閂。
    2. 將滑動箱滑入機箱。
    3. 將滑動箱完全推入機箱中。
    4. 轉動兩個鬆開拉桿直到其鎖入定位。
    圖 2. 系統滑動箱安裝
    System shuttle installation

    System shuttle installation

在您完成之後

完成零件更換請參閱完成零件更換。
