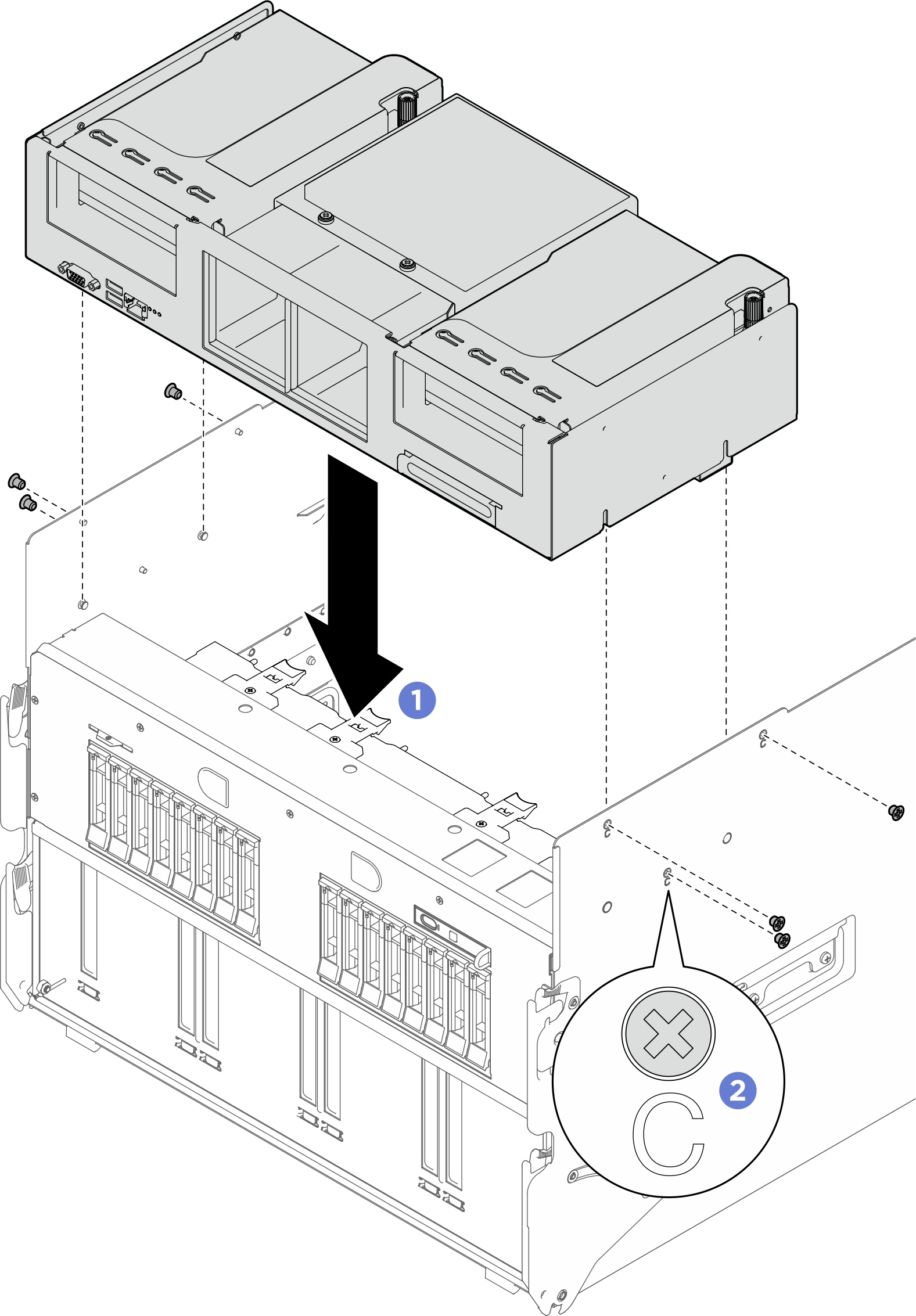

하드웨어 교체 절차FIO/PCI 케이지 교체(숙련된 기술자 전용)FIO/PCI 케이지 설치FIO/PCI 케이지 설치이 섹션의 지침에 따라 FIO/PCI 케이지를 설치하십시오. 이 절차는 숙련된 기술자가 수행해야 합니다.이 작업 정보주의설치 지침 및 안전 점검 목록의 내용을 읽고 안전하게 작업하십시오.구성 요소가 들어 있는 정전기 방지 포장재를 서버의 도포되지 않은 금속 표면에 접촉시킨 다음 포장재에서 꺼내고 정전기 방지 표면에 놓으십시오.절차 FIO/PCI 케이지를 시스템 셔틀의 가이드 핀에 맞춥니다. 그런 다음 케이지가 단단히 고정될 때까지 셔틀에 넣습니다. 시스템 셔틀 양쪽의 C 표시가 있는 나사 구멍 6개를 찾은 다음 나사 6개를 조여 FIO/PCI 케이지를 고정합니다.그림 1. FIO/PCI 케이지 설치시스템 셔틀을 섀시에 완전히 밀어 넣으십시오. 셔틀의 양쪽에 있는 두 개의 잠금 래치를 들어 올리십시오. 셔틀을 섀시에 밀어 넣습니다. 셔틀을 섀시에 완전히 밀어 넣습니다. 해제 레버 2개를 제자리에 고정될 때까지 돌립니다.그림 2. 시스템 셔틀 설치완료한 후부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.피드백 보내기
