Instale el compartimiento de FIO/PCI
Siga las instrucciones que aparecen en esta sección para instalar el compartimiento de FIO/PCI. El procedimiento debe ser realizado por un técnico capacitado.
Acerca de esta tarea
Atención
- Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
- Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.
Procedimiento
Alinee el compartimiento de FIO/PCI con las patillas guía en la lanzadera del sistema; a continuación, coloque el compartimiento en la lanzadera hasta que quede bien enganchado.

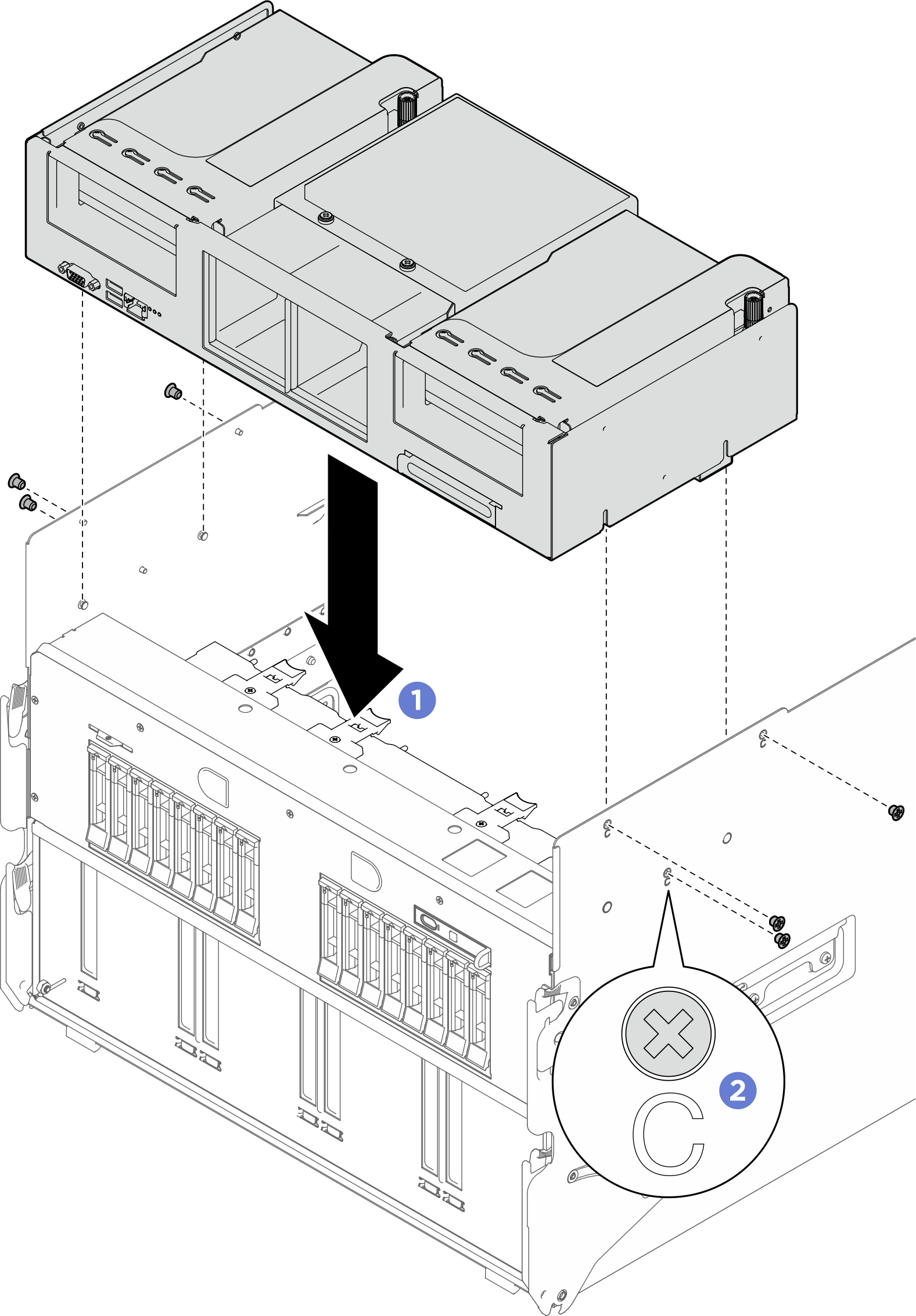

Ubique los seis orificios de tornillos marcados con C en ambos lados de la lanzadera del sistema; a continuación, apriete los seis tornillos para fijar el compartimiento de FIO/PCI.Figura 1. Instalación del compartimiento de FIO/PCI
- Empuje la lanzadera del sistema completamente hacia el chasis.
- Levante los dos pestillos de bloqueo a ambos lados de la lanzadera.
- Deslice la lanzadera en el chasis.
Empuje la lanzadera completamente hacia el interior del chasis.
Gire las dos palancas de liberación hasta que se bloqueen en su lugar.
Figura 2. Instalación de la lanzadera del sistema
Después de finalizar
Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
