Extracción del compartimiento de FIO/PCI

Siga las instrucciones que aparecen en esta sección para quitar el compartimiento de FIO/PCI. El procedimiento debe ser realizado por un técnico capacitado.

Acerca de esta tarea

Atención

Procedimiento

  1. Tire de la lanzadera del sistema hasta la posición de parada.
    1. Presione los dos pestillos de liberación azules.
    2. Gire las dos palancas de liberación hasta que queden perpendiculares a la lanzadera.
    3. Tire de la lanzadera hacia delante hasta que se detenga.
      Importante
      Para evitar daños, empuje las dos palancas de liberación hacia atrás y asegúrese de que encajen en su lugar después de extender la lanzadera del conmutador PCIe a su posición de parada.
      Figura 1. Tiraje de la lanzadera del sistema hasta la posición de parada
      Pulling the system shuttle to the stop position
  2. Quite el compartimiento de FIO/PCI.
    1. Suelte los seis tornillos marcados con C en ambos lados de la lanzadera del sistema.
    2. Levante el compartimiento de FIO/PCI y quítelo de la lanzadera del sistema.

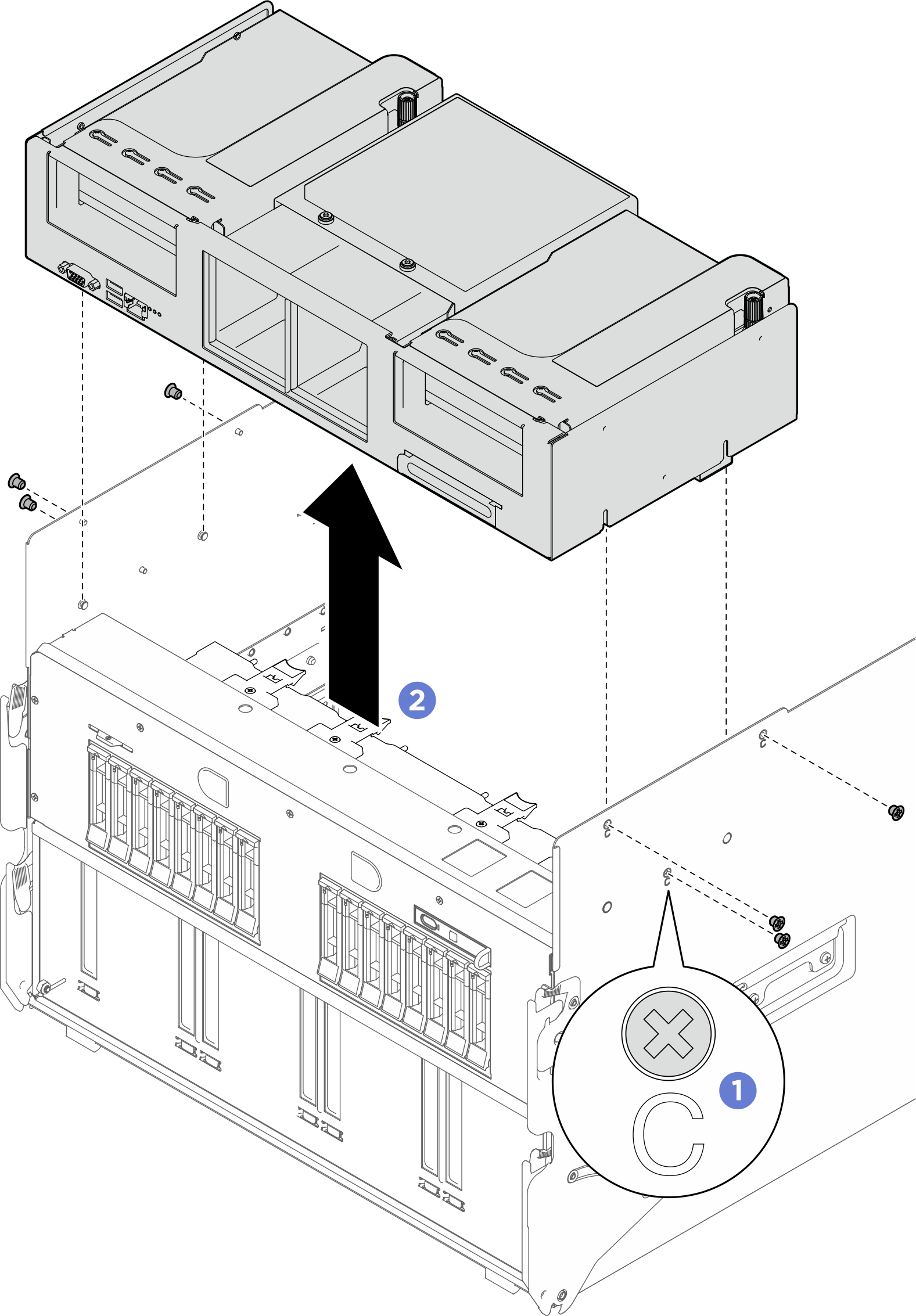

    Figura 2. Extracción del compartimiento de FIO/PCI
    FIO/PCI cage removal

Después de finalizar

Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
