卸下 FIO/PCI 機盒

請依照本節指示,將 FIO/PCI 機架移除。此程序必須由經過培訓的維修技術人員執行。

關於此作業

小心

程序

  1. 將系統滑動箱拉到停止位置。
    1. 按下兩個藍色鬆開閂鎖。
    2. 旋轉兩個釋放桿,直到它們垂直於滑動箱。
    3. 向前拉動滑動箱,直到其停止。
      重要
      為避免損壞,在將 PCIe 交換器滑動箱延伸至其停止位置後,請將兩個鬆開拉桿推回並確保其已鎖入定位。
      圖 1. 將系統滑動箱拉到停止位置
      Pulling the system shuttle to the stop position
  2. 卸下 FIO/PCI 機盒。
    1. 鬆開系統滑動箱兩側標有C的六顆螺絲。
    2. 將 FIO/PCI 機盒提起,從系統滑動箱中取出。

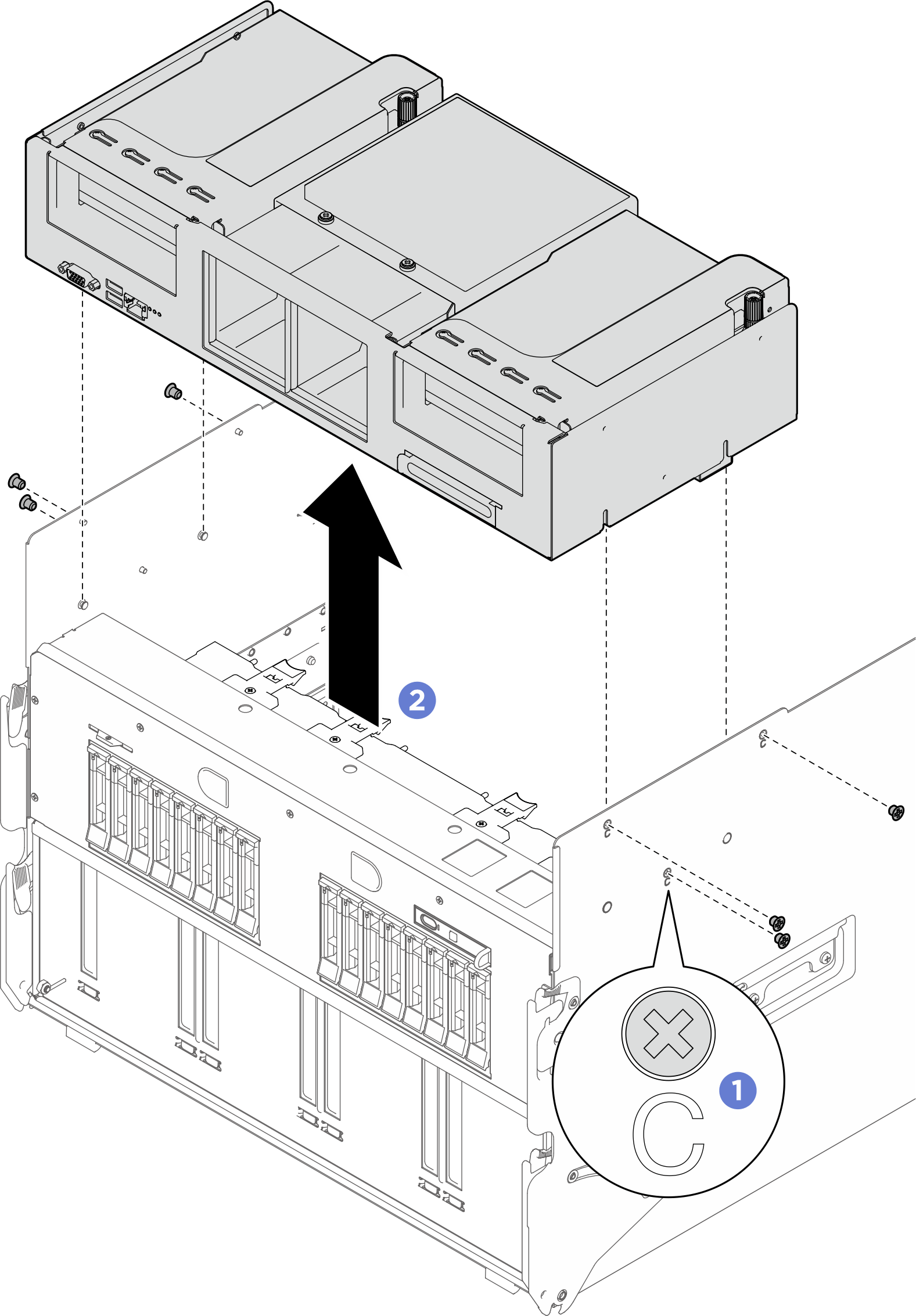

    圖 2. 卸下 FIO/PCI 機盒
    FIO/PCI cage removal

在您完成之後

如果指示您送回元件或選配裝置,請遵循所有包裝指示,並使用提供給您的任何包裝材料來運送。
