ถอดตัวครอบ FIO/PCI

ทำตามคำแนะนำในส่วนนี้เพื่อถอดตัวครอบ FIO/PCI ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการฝึกอบรม

ขั้นตอน

1. ดึงชัตเทิลระบบไปยังตำแหน่งหยุด
   1. กดสลักปลดสีฟ้าสองตัว
   2. หมุนคันปลดล็อคทั้งสองคันจนตั้งฉากกับชัตเทิล
   3. ดึงชัตเทิลไปข้างหน้าจนกว่าจะถึงตำแหน่งหยุด
      สำคัญ

      เพื่อป้องกันความเสียหาย ให้ดันคันปลดล็อคทั้งสองคันกลับและตรวจสอบให้แน่ใจว่าล็อคเข้าที่หลังจากขยายชัตเทิลสวิตช์ PCIe ไปยังตำแหน่งหยุด
      รูปที่ 1. การดึงชัตเทิลระบบไปยังตำแหน่งหยุด


2. ถอดตัวครอบ FIO/PCI
   1. คลายสกรูหกตัวที่ทำเครื่องหมาย C ที่อยู่ทั้งสองด้านของชัตเทิลระบบ
   2. ยกตัวครอบ FIO/PCI ออกจากชัตเทิลระบบ

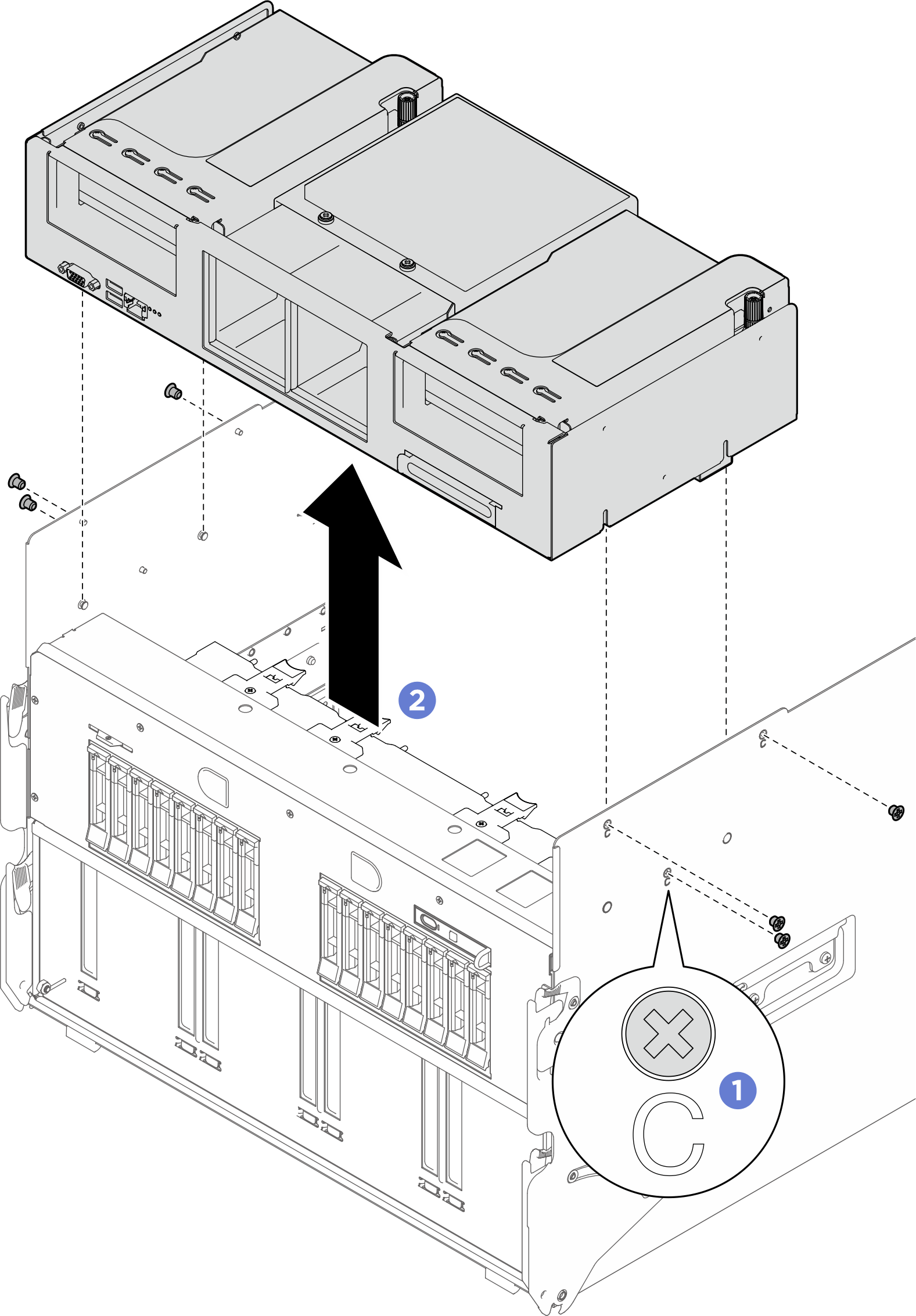

   รูปที่ 2. การถอดตัวครอบ FIO/PCI
