ติดตั้งตัวครอบ FIO/PCI
ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งตัวครอบ FIO/PCI ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการฝึกอบรม
เกี่ยวกับงานนี้
ข้อควรสนใจ
- อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
- นำบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตที่มีส่วนประกอบไปแตะที่พื้นผิวโลหะที่ไม่ทาสีบนเซิร์ฟเวอร์ แล้วจึงนำส่วนประกอบออกจากบรรจุภัณฑ์ และวางลงบนพื้นผิวป้องกันไฟฟ้าสถิต
ขั้นตอน

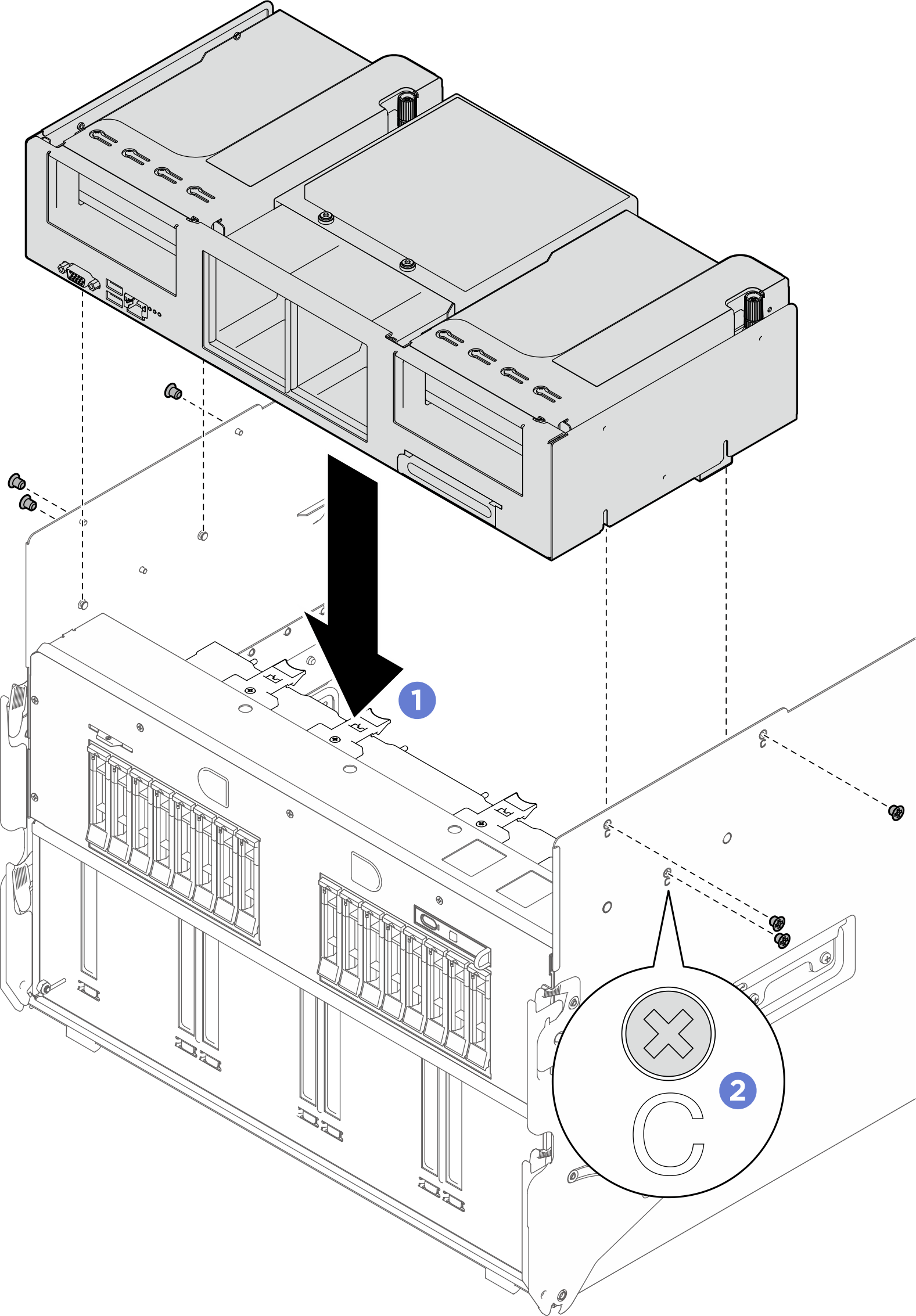

จัดตำแหน่งตัวครอบ FIO/PCI ให้ตรงกับหมุดนำร่องบนชัตเทิลระบบ จากนั้นให้วางตัวครอบไดรฟ์เข้าไปในชัตเทิล จนกว่าจะเข้าที่อย่างแน่นหนา
ค้นหารูสกรูหกรูที่ทำเครื่องหมาย C ที่อยู่ทั้งสองด้านของชัตเทิลระบบ จากนั้นขันสกรูหกตัวเพื่อยึดตัวครอบ FIO/PCI ให้แน่นรูปที่ 1. การติดตั้งตัวครอบ FIO/PCI
- ดันชัตเทิลระบบเข้าไปในตัวเครื่องจนสุด
- ยกสลักล็อคสองตัวที่อยู่ทั้งสองด้านของชัตเทิล
- เลื่อนชัตเทิลเข้าไปในตัวเครื่อง
ดันชัตเทิลเข้าไปในตัวเครื่องจนสุด
หมุนคันปลดสองตัวจนกว่าจะลงล็อค
รูปที่ 2. การติดตั้งชัตเทิลระบบ
หลังจากดำเนินการเสร็จ
ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
