FIO/PCI ケージの取り付け

FIO/PCI ケージの取り付けを行うには、このセクションの説明に従ってください。この手順は、トレーニングを受けた技術者が行う必要があります。

手順

1. FIO/PCI ケージをシステム・シャトルのガイド・ピンに合わせ、ケージを、しっかり固定されるまでシャトルに配置します。
2. システム・シャトルの両側にある C とマークされた 6 つのねじ穴の位置を確認し、6 本のねじを締めて FIO/PCI ケージを固定します。

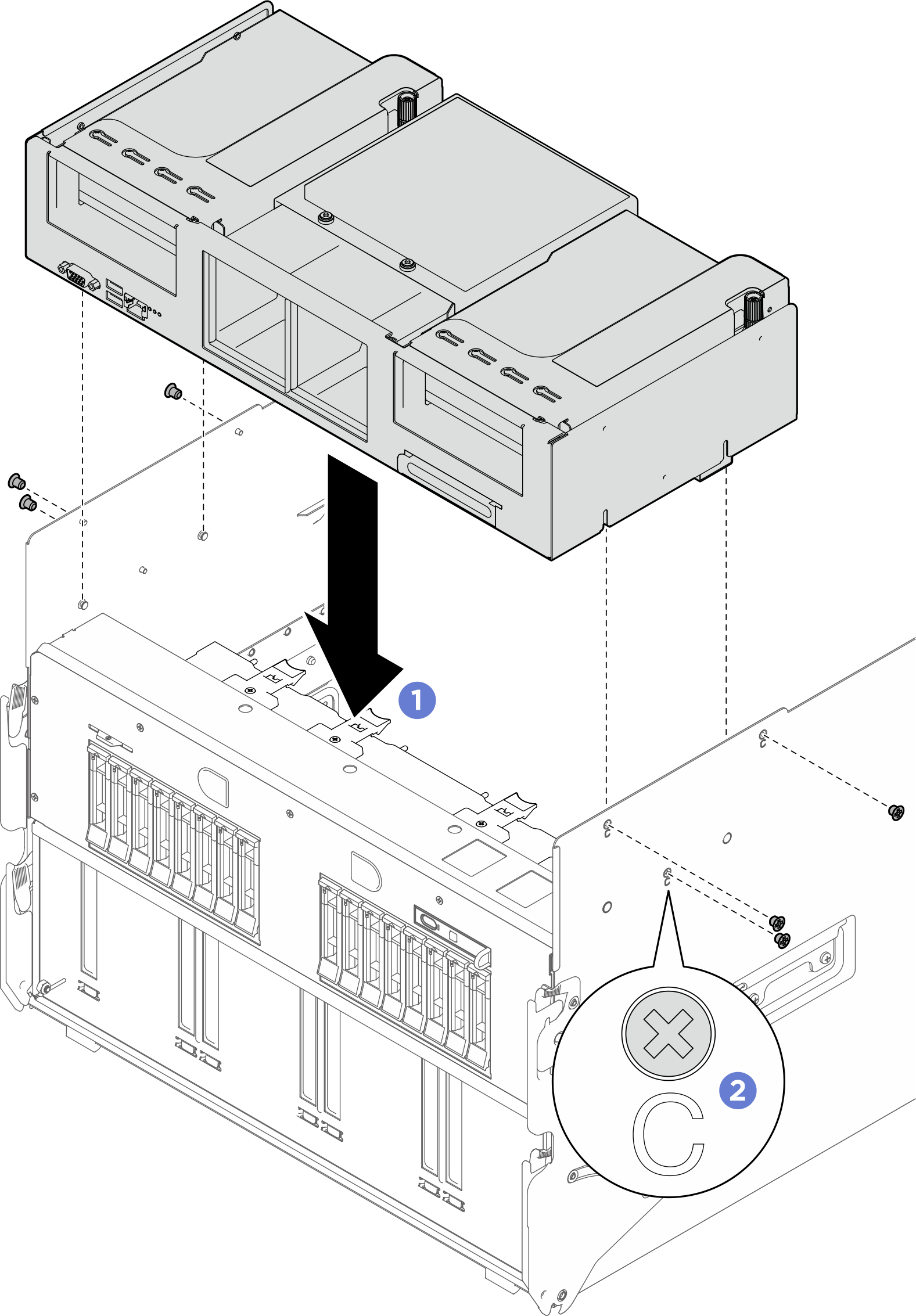

   図 1. FIO/PCI ケージの取り付け


3. システム・シャトルをシャーシに完全に押し込みます。
   1. シャトルの両側にある 2 つのロック・ラッチを持ち上げます。
   2. シャトルをシャーシにスライドさせます。
   3. シャトルをシャーシに完全に押し込みます。
   4. 2 つのリリース・レバーを所定の位置にロックされるまで回転させます。
   図 2. システム・シャトルの取り付け
