Installazione del telaio FIO/PCI
Seguire le istruzioni riportate in questa sezione per installare il telaio FIO/PCI. La procedura deve essere eseguita da un tecnico qualificato.
Informazioni su questa attività
Attenzione
- Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
- Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuoverlo dall'involucro e posizionarlo su una superficie antistatica.
Procedura
Allineare il telaio FIO/PCI ai piedini della guida sullo shuttle di sistema, quindi posizionare il telaio nello shuttle finché non è bloccato saldamente in posizione.

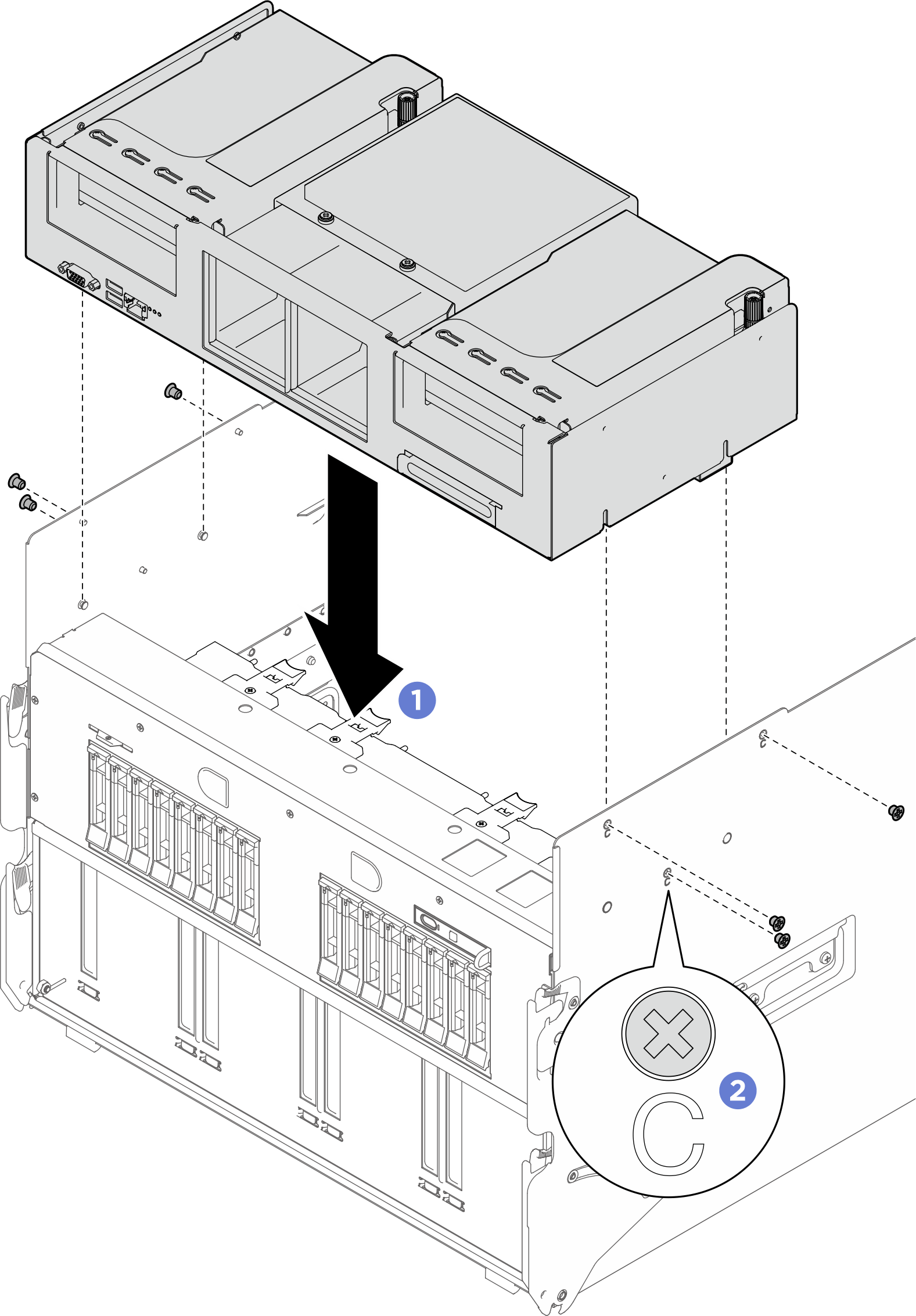

Individuare i sei fori per viti contrassegnati da C su entrambi i lati dello shuttle di sistema, quindi serrare le sei viti per fissare il telaio FIO/PCI.Figura 1. Installazione del telaio FIO/PCI
- Spingere completamente lo shuttle di sistema nello chassis.
- Sollevare i due fermi di blocco su entrambi i lati dello shuttle.
- Far scorrere lo shuttle nello chassis.
Spingere completamente lo shuttle nello chassis.
Ruotare le due leve di rilascio finché non si bloccano in posizione.
Figura 2. Installazione dello shuttle di sistema
Dopo aver terminato
Completare la sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
