Instalar a gaiola FIO/PCI
Siga as instruções nesta seção para instalar a gaiola FIO/PCI. O procedimento deve ser executado por um técnico treinado.
Sobre esta tarefa
Atenção
- Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
- Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.
Procedimento
Alinhe a gaiola FIO/PCI com os pinos-guia no suporte do sistema; em seguida, coloque a gaiola no suporte até que ele esteja encaixado com segurança.

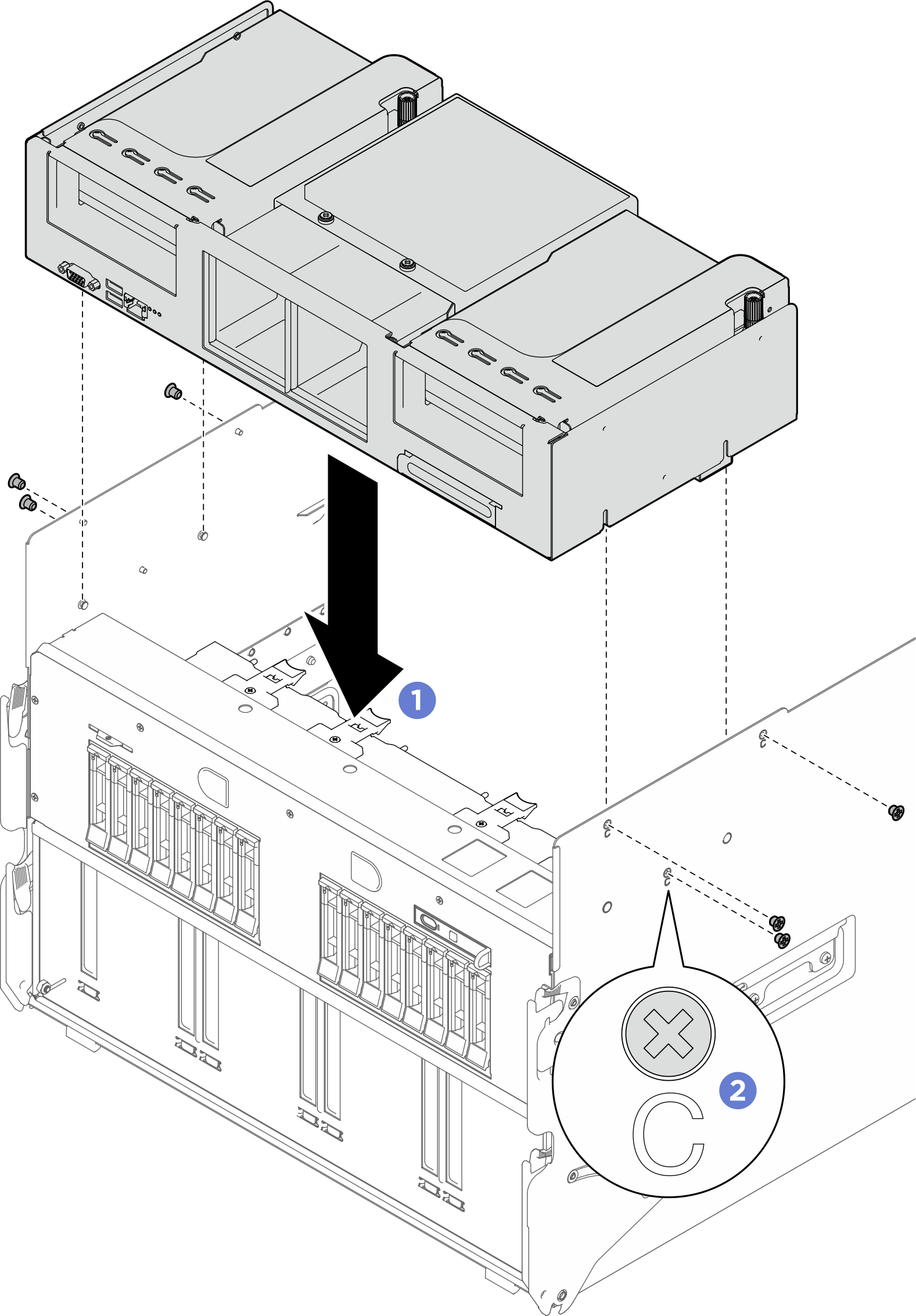

Localize os seis orifícios de parafuso marcados com C nos dois lados do suporte do sistema; em seguida, aperte os seis parafusos para fixar a gaiola FIO/PCI.Figura 1. Instalação da gaiola FIO/PCI
- Empurre o suporte do sistema totalmente para dentro do chassi.
- Levante as duas travas de bloqueio nos dois lados do suporte.
- Deslize o suporte para o chassi.
Empurre o suporte totalmente para dentro do chassi.
Gire as duas alavancas de liberação até que se travem no lugar.
Figura 2. Instalação do suporte do sistema
Depois de concluir
Conclua a substituição de peças. Consulte Concluir a substituição de peças.
