FIO/PCI 케이지 제거

이 섹션의 지침에 따라 FIO/PCI 케이지를 제거하십시오. 이 절차는 숙련된 기술자가 수행해야 합니다.

절차

1. 시스템 셔틀을 정지 위치로 당기십시오.
   1. 파란색 해제 래치 2개를 누릅니다.
   2. 셔틀에 수직이 될 때까지 두 개의 해제 레버를 돌리십시오.
   3. 셔틀이 멈출 때까지 앞으로 당깁니다.
      중요사항

      손상을 방지하려면 두 개의 해제 레버를 뒤로 밀고 PCIe 스위치 셔틀을 정지 위치로 확장한 후 제자리에 고정되었는지 확인하십시오.
      그림 1. 시스템 셔틀을 정지 위치로 당기기


2. FIO/PCI 케이지를 제거합니다.
   1. 시스템 셔틀의 양쪽에 C로 표시된 나사 6개를 푸십시오.
   2. FIO/PCI 케이지를 시스템 셔틀에서 들어 올리십시오.

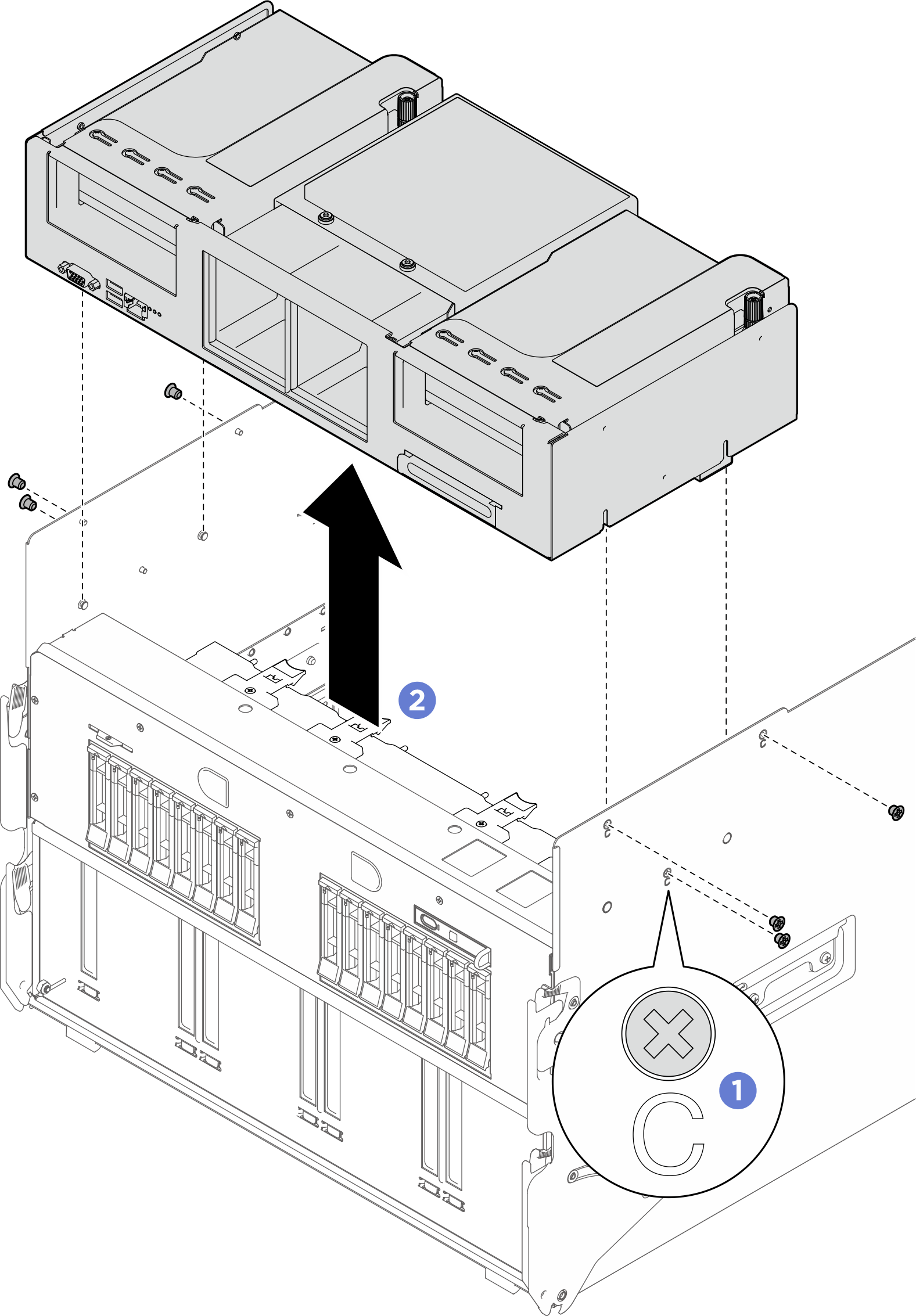

   그림 2. FIO/PCI 케이지 제거
