Kabelführung für PCIe-Switch-Platine
In diesem Abschnitt wird die Kabelführung für die PCIe-Switch-Platine beschrieben.
Wählen Sie je nach Position den entsprechenden Kabelführungsplan aus:
Im 2U-Compute-Shuttle
Signalkabel
Abbildung 1. Kabelführung für PCIe-Switch-Platine
| Kabel | Vom | Bis |
|---|---|---|
| 1 | Hinterer Switch-Kabelbaum: MCIO 1-Kabel | 1a Systemplatine: MCIO-Anschluss 1 (MCIO1A) |
| 1b Systemplatine: MCIO-Anschluss 1 (MCIO1B) | ||
| 2 | Hinterer Switch-Kabelbaum: MCIO 9-Kabel | 2a Systemplatine: MCIO-Anschluss 9 (MCIO9A) |
| 2b Systemplatine: MCIO-Anschluss 9 (MCIO9B) | ||
| 3 | Hinterer Switch-Kabelbaum: MCIO 2-Kabel Anmerkung
| 3a Systemplatine: MCIO-Anschluss 2 (MCIO2B) |
| 3b Systemplatine: MCIO-Anschluss 2 (MCIO2A) | ||
| 4 | Hinterer Switch-Kabelbaum: MCIO 3-Kabel | 4a Systemplatine: MCIO-Anschluss 3 (MCIO3A) |
| 4b Systemplatine: MCIO-Anschluss 3 (MCIO3B) | ||
| 5 | Hinterer Switch-Kabelbaum: MCIO 5-Kabel Anmerkung
| 5a Systemplatine: MCIO-Anschluss 5 (MCIO5B) |
| 5b Systemplatine: MCIO-Anschluss 5 (MCIO5A) | ||
| 6 | Hinterer Switch-Kabelbaum: MCIO 10-Kabel | 6a Systemplatine: MCIO-Anschluss 10 (MCIO10A) |
| 6b Systemplatine: MCIO-Anschluss 10 (MCIO10B) | ||
| 7 | Hinterer Switch-Kabelbaum: MCIO 6-Kabel | 7a Systemplatine: MCIO-Anschluss 6 (MCIO6A) |
| 7b Systemplatine: MCIO-Anschluss 6 (MCIO6B) | ||
| 8 | Hinterer Switch-Kabelbaum: MCIO 7-Kabel Anmerkung
| 8a Systemplatine: MCIO-Anschluss 7 (MCIO7B) |
| 8b Systemplatine: MCIO-Anschluss 7 (MCIO7A) |
Im 8U-GPU-Shuttle
- Signalkabel (zur Systemplatine)
- Signalkabel (zur GPU-Stromversorgungsplatine)
- GPU-Verwaltungskabel
- Netz‑ und Seitenbandkabel
Signalkabel (zur Systemplatine)
Anmerkung
Führen Sie die Kabel gemäß den Anweisungen durch die Kabelklemmen.

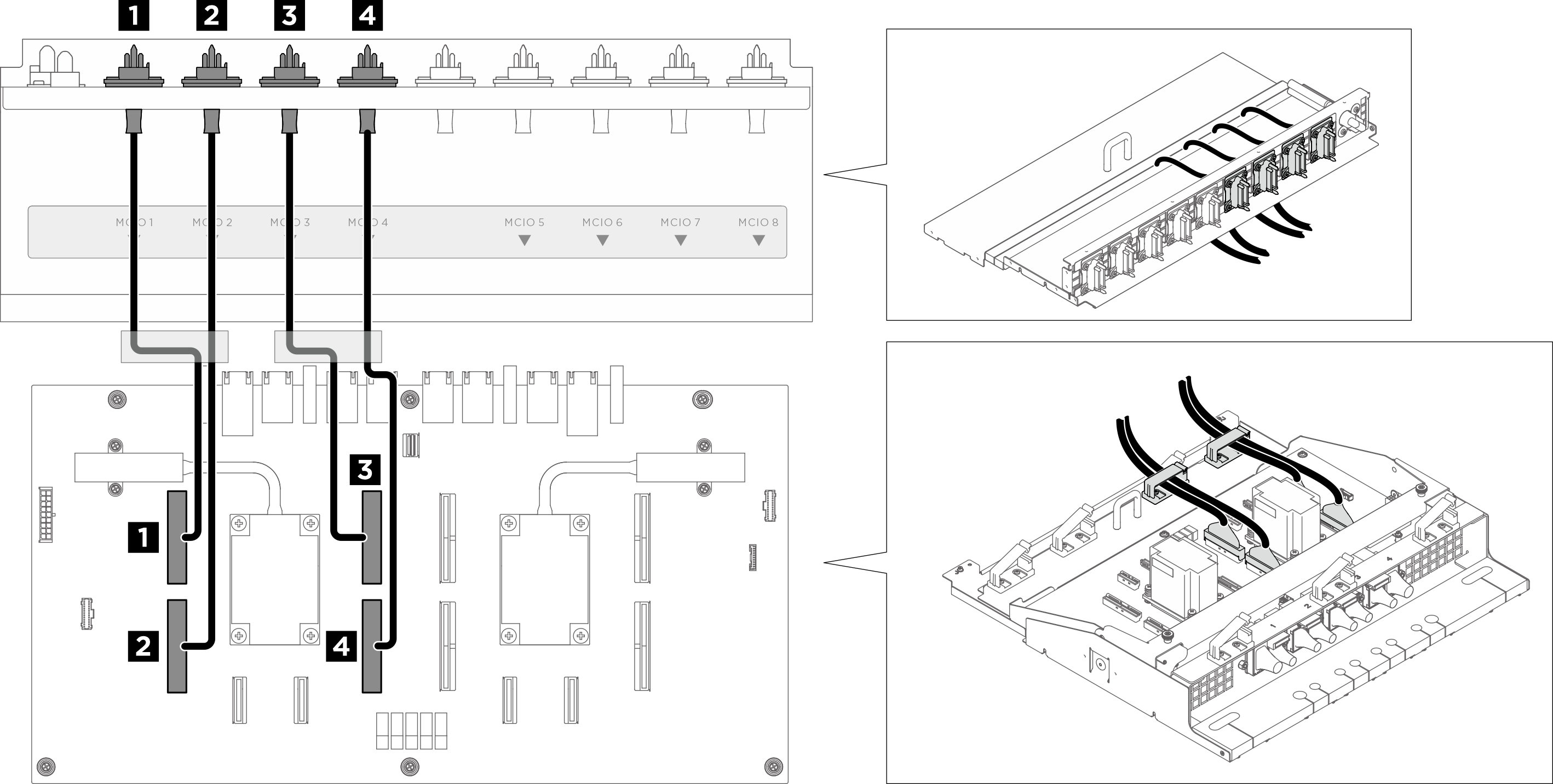

Abbildung 2. Kabelführung für die PCIe-Switch-Platine (Signalkabel)
| Kabel | Vom | Bis | Etikett |
|---|---|---|---|
| 1 | Vorderer PCIe-Switch-Kabelbaum: MCIO 1-Kabel | PCIe-Switch-Platine: MCIO-Anschluss 1 (MCIO1) | MCIO 1 |
| 2 | Vorderer PCIe-Switch-Kabelbaum: MCIO 2-Kabel | PCIe-Switch-Platine: MCIO-Anschluss 2 (MCIO2) | MCIO 2 |
| 3 | Vorderer PCIe-Switch-Kabelbaum: MCIO 3-Kabel | PCIe-Switch-Platine: MCIO-Anschluss 3 (MCIO3) | MCIO 3 |

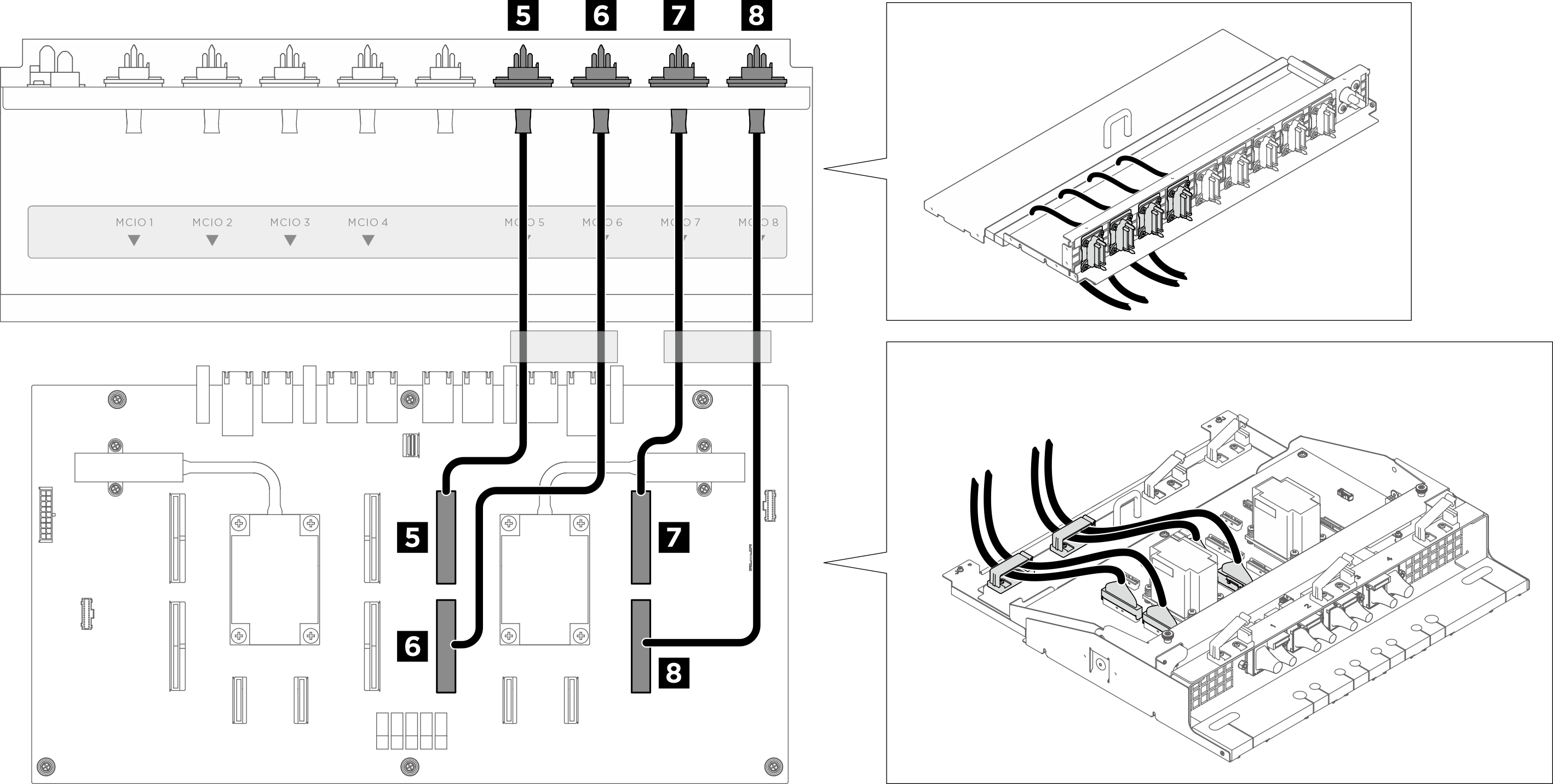

| 4 | Vorderer PCIe-Switch-Kabelbaum: MCIO 4-Kabel | PCIe-Switch-Platine: MCIO-Anschluss 4 (MCIO4) | MCIO 4 |
| 5 | Vorderer PCIe-Switch-Kabelbaum: MCIO 5-Kabel | PCIe-Switch-Platine: MCIO-Anschluss 5 (MCIO5) | MCIO 5 |
| 6 | Vorderer PCIe-Switch-Kabelbaum: MCIO 6-Kabel | PCIe-Switch-Platine: MCIO-Anschluss 6 (MCIO6) | MCIO 6 |
| 7 | Vorderer PCIe-Switch-Kabelbaum: MCIO 7-Kabel | PCIe-Switch-Platine: MCIO-Anschluss 7 (MCIO7) | MCIO 7 |
| 8 | Vorderer PCIe-Switch-Kabelbaum: MCIO 8-Kabel | PCIe-Switch-Platine: MCIO-Anschluss 8 (MCIO8) | MCIO 8 |
Signalkabel (zur GPU-Stromversorgungsplatine)
Anmerkung
Achten Sie darauf, die Kabel gemäß den Anweisungen durch die Löcher zu führen.

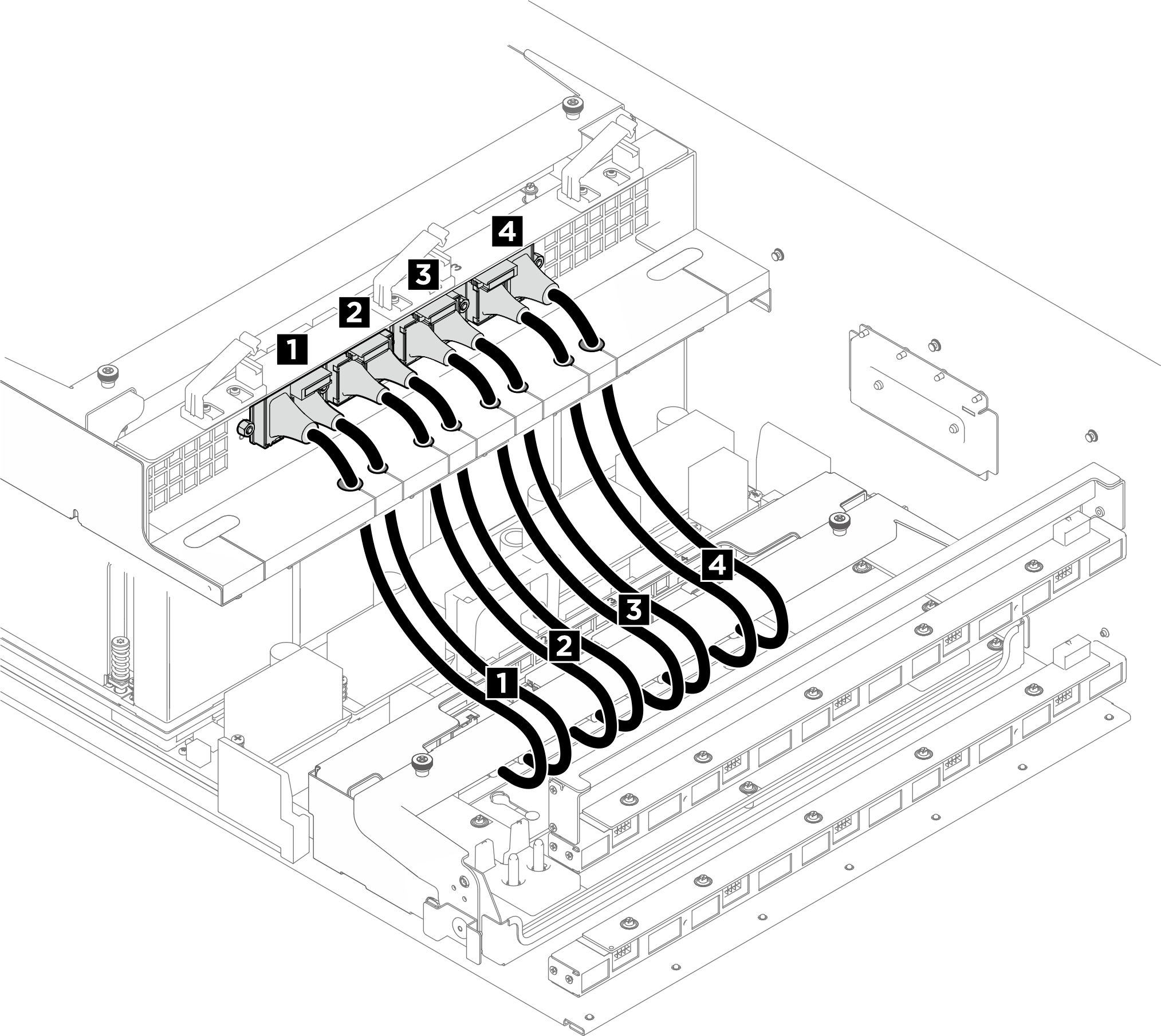

Abbildung 3. Kabelführung für die PCIe-Switch-Platine (Signalkabel)
| Kabel | Vom | Bis |
|---|---|---|
| 1 | Kabelhalterrahmen und Kabelführungsbaugruppe: Kabel 1 | Einbaurahmen für GPU-Stromversorgungsplatine: Kabel 1 |
| 2 | Kabelhalterrahmen und Kabelführungsbaugruppe: Kabel 2 | Einbaurahmen für GPU-Stromversorgungsplatine: Kabel 2 |
| 3 | Kabelhalterrahmen und Kabelführungsbaugruppe: Kabel 3 | Einbaurahmen für GPU-Stromversorgungsplatine: Kabel 3 |
| 4 | Kabelhalterrahmen und Kabelführungsbaugruppe: Kabel 4 | Einbaurahmen für GPU-Stromversorgungsplatine: Kabel 4 |
GPU-Verwaltungskabel

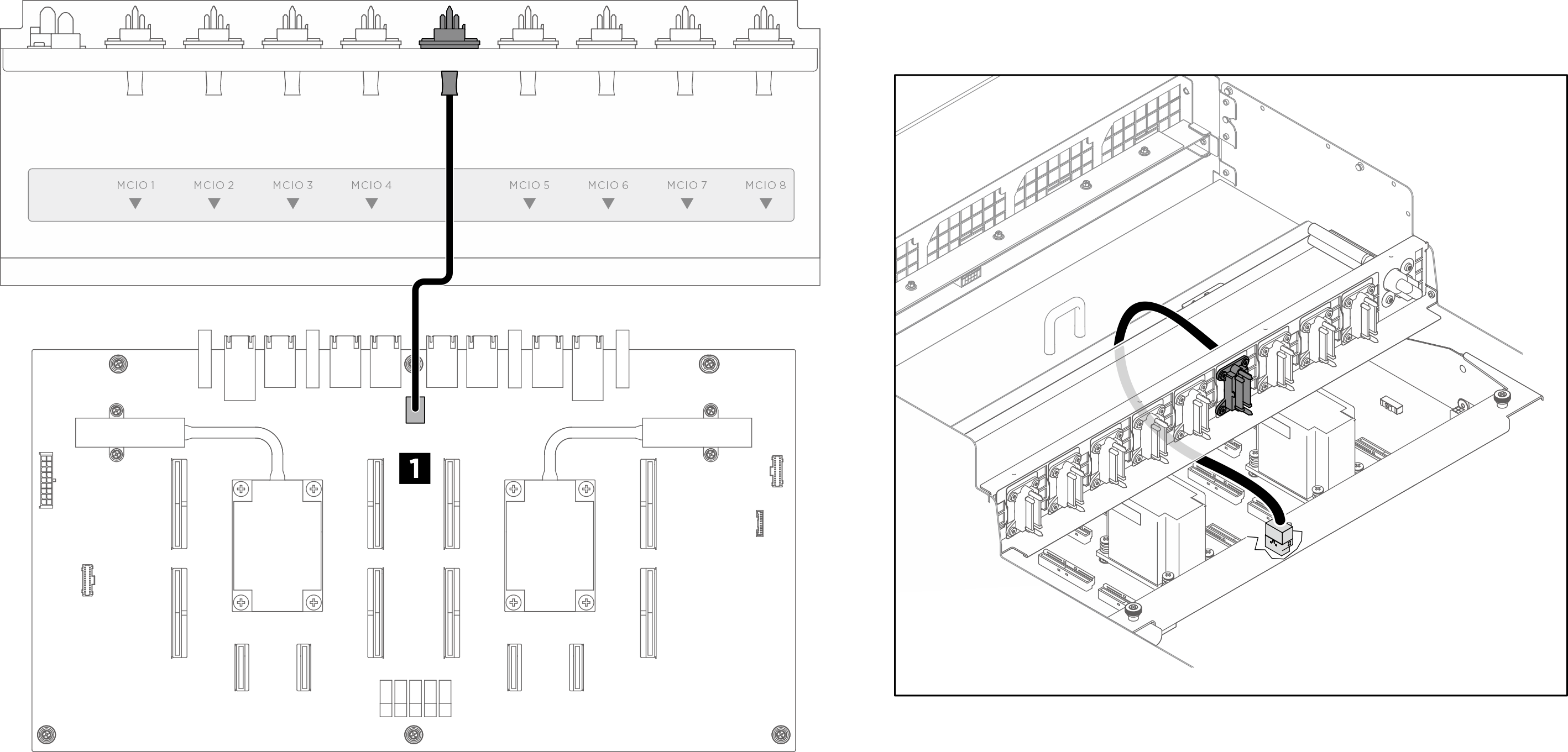

Abbildung 4. Kabelführung der PCIe-Switch-Platine (GPU-Verwaltungskabel)
| Kabel | Vom | Bis |
|---|---|---|
| 1 | Vorderer PCIe-Switch-Kabelbaum: GPU-Verwaltungskabel | PCIe-Switch-Platine: GPU-Verwaltungsanschluss |
Weitere Informationen zur Kabelführung der GPU-Verwaltung an der Systemplatine finden Sie unter Kabelführung für E/A-Modul an der Vorderseite und integrierte Diagnoseanzeige.
Netz‑ und Seitenbandkabel
Anmerkung
Führen Sie die Kabel gemäß den Anweisungen durch die Kabelklemmen.

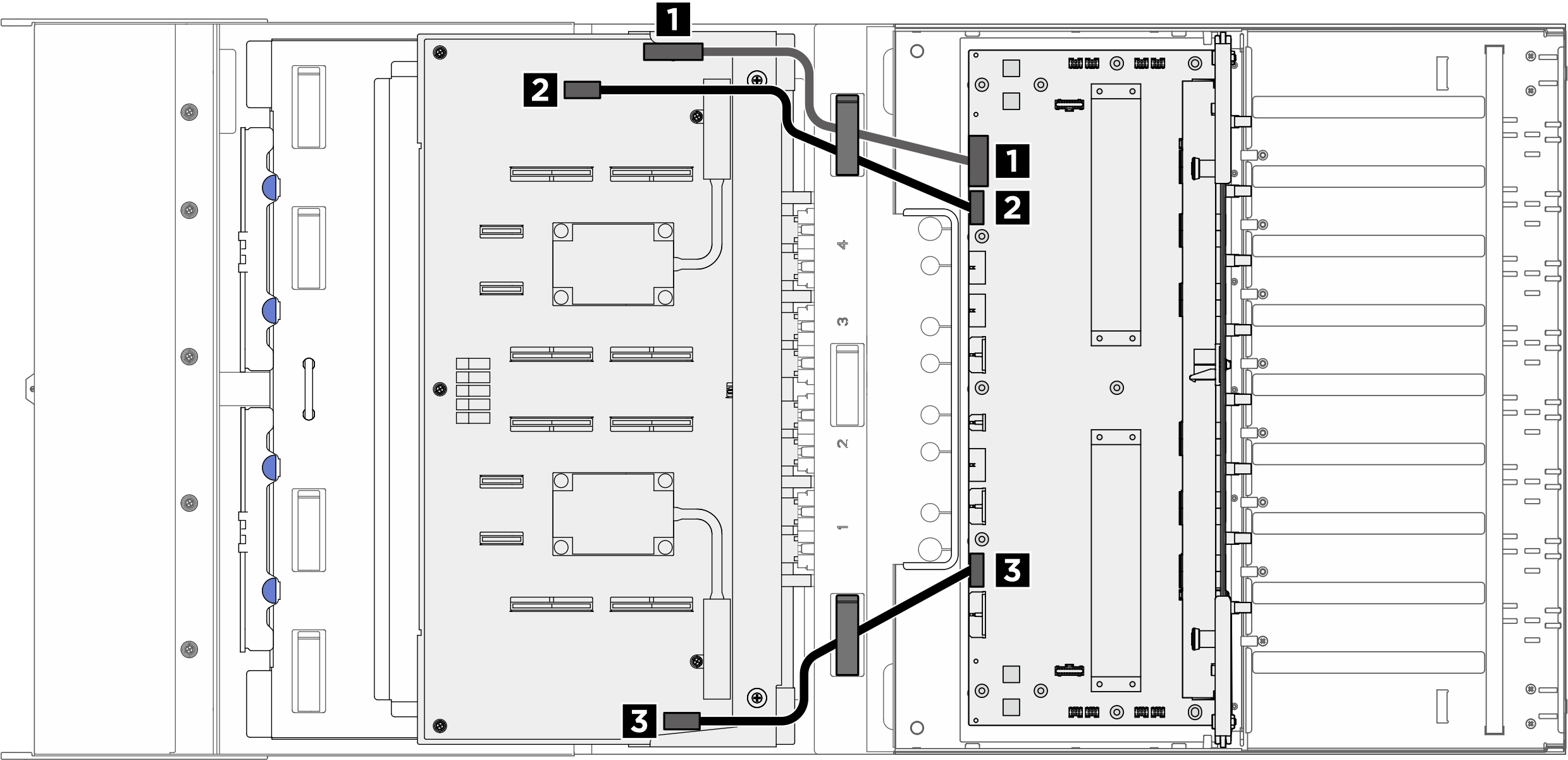

Abbildung 5. Kabelführung der PCIe-Switch-Platine (Netz- und Seitenbandkabel)
| Kabel | Vom | Bis |
|---|---|---|
| 1 | PCIe-Switch-Platine: Netzteilanschluss der Stromversorgungsplatine (PDB PWR) | Stromversorgungsplatine: Netzteilanschluss 1 der PCIe-Switch-Platine (F-RISER PWR1) |
| 2 | PCIe-Switch-Platine: Seitenbandanschluss 1 der Stromversorgungsplatine (PDB SB1) | Stromversorgungsplatine: Seitenbandanschluss 1 der PCIe-Switch-Platine (SWSB1) |
| 3 | PCIe-Switch-Platine: Seitenbandanschluss 2 der Stromversorgungsplatine (PDB SB2) | Stromversorgungsplatine: Seitenbandanschluss 2 der PCIe-Switch-Platine (SWSB2) |
