Cheminement des câbles du tableau de commutation PCIe

La présente section décrit le cheminement des câbles du tableau de commutation PCIe.

En fonction de l’emplacement, sélectionnez le plan de cheminement correspondant :

Dans la navette de calcul 2U

Câbles de signal

Figure 1. Cheminement des câbles du tableau de commutation PCIe
Tableau de commutation PCIe cable routing (signal cables)
CâbleÀ partir deVers
1Harnais de câbles du commutateur arrière : Câble MCIO 11a Carte mère : Connecteur MCIO 1 (MCIO1A)
1b Carte mère : Connecteur MCIO 1 (MCIO1B)
2Harnais de câbles du commutateur arrière : Câble MCIO 92a Carte mère : Connecteur MCIO 9 (MCIO9A)
2b Carte mère : Connecteur MCIO 9 (MCIO9B)
3Harnais de câbles du commutateur arrière : Câble MCIO 2
Remarque
  • L’extrémité A du câble se branche sur le connecteur B.

  • L’extrémité B du câble se branche sur le connecteur A.

3a Carte mère : Connecteur MCIO 2 (MCIO2B)
3b Carte mère : Connecteur MCIO 2 (MCIO2A)
4Harnais de câbles du commutateur arrière : Câble MCIO 34a Carte mère : Connecteur MCIO 3 (MCIO3A)
4b Carte mère : Connecteur MCIO 3 (MCIO3B)
5Harnais de câbles du commutateur arrière : Câble MCIO 5
Remarque
  • L’extrémité A du câble se branche sur le connecteur B.

  • L’extrémité B du câble se branche sur le connecteur A.

5a Carte mère : Connecteur MCIO 5 (MCIO5B)
5b Carte mère : Connecteur MCIO 5 (MCIO5A)
6Harnais de câbles du commutateur arrière : Câble MCIO 106a Carte mère : Connecteur MCIO 10 (MCIO10A)
6b Carte mère : Connecteur MCIO 10 (MCIO10B)
7Harnais de câbles du commutateur arrière : Câble MCIO 67a Carte mère : Connecteur MCIO 6 (MCIO6A)
7b Carte mère : Connecteur MCIO 6 (MCIO6B)
8Harnais de câbles du commutateur arrière : Câble MCIO 7
Remarque
  • L’extrémité A du câble se branche sur le connecteur B.

  • L’extrémité B du câble se branche sur le connecteur A.

8a Carte mère : Connecteur MCIO 7 (MCIO7B)
8b Carte mère : Connecteur MCIO 7 (MCIO7A)

Dans la navette GPU 8U

Câbles de signal (vers la carte mère)

Remarque
Assurez-vous d’acheminer les câbles via les clips de fixation, comme l’indiquent les instructions.

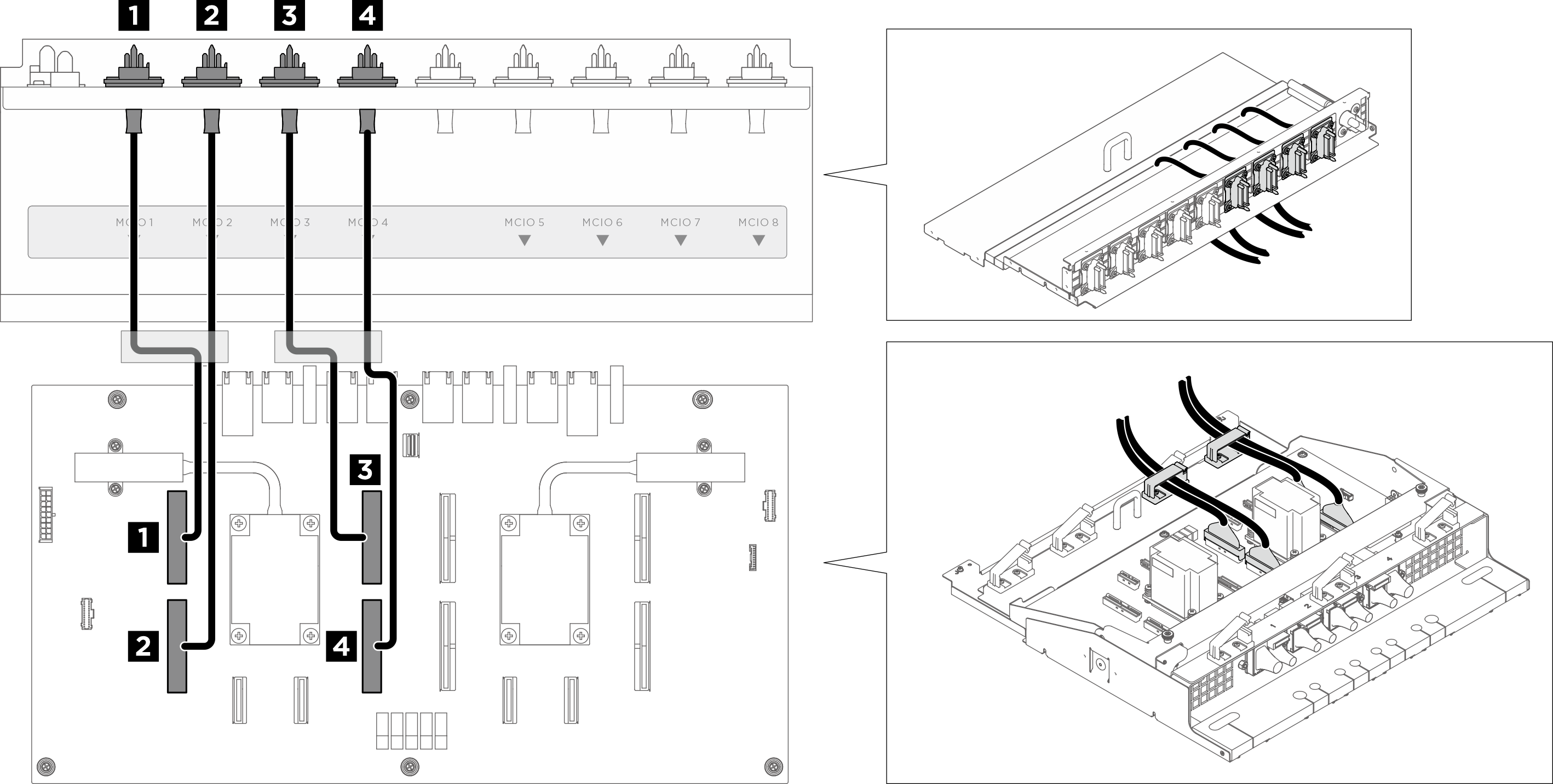

Figure 2. Cheminement des câbles de la carte du commutateur PCIe (câbles de signal)
PCIe switch board cable routing (signal cables)

PCIe switch board cable routing (signal cables)
CâbleÀ partir deVersÉtiquette
1Faisceau de câbles du commutateur PCIe avant : Câble MCIO 1Tableau du commutateur PCIe : Connecteur MCIO 1 (MCIO1)MCIO 1
2Faisceau de câbles du commutateur PCIe avant : Câble MCIO 2Tableau du commutateur PCIe : Connecteur MCIO 2 (MCIO2)MCIO 2
3Faisceau de câbles du commutateur PCIe avant : Câble MCIO 3Tableau du commutateur PCIe : Connecteur MCIO 3 (MCIO3)MCIO 3
4Faisceau de câbles du commutateur PCIe avant : Câble MCIO 4Tableau du commutateur PCIe : Connecteur MCIO 4 (MCIO4)MCIO 4
5Faisceau de câbles du commutateur PCIe avant : Câble MCIO 5Tableau du commutateur PCIe : Connecteur MCIO 5 (MCIO5)MCIO 5
6Faisceau de câbles du commutateur PCIe avant : Câble MCIO 6Tableau du commutateur PCIe : Connecteur MCIO 6 (MCIO6)MCIO 6
7Faisceau de câbles du commutateur PCIe avant : Câble MCIO 7Tableau du commutateur PCIe : Connecteur MCIO 7 (MCIO7)MCIO 7
8Faisceau de câbles du commutateur PCIe avant : Câble MCIO 8Tableau du commutateur PCIe : Connecteur MCIO 8 (MCIO8)MCIO 8

Câbles de signal (vers le tableau de distribution du GPU)

Remarque
Assurez-vous de procéder au cheminement des câbles à travers les trous, comme indiqué.

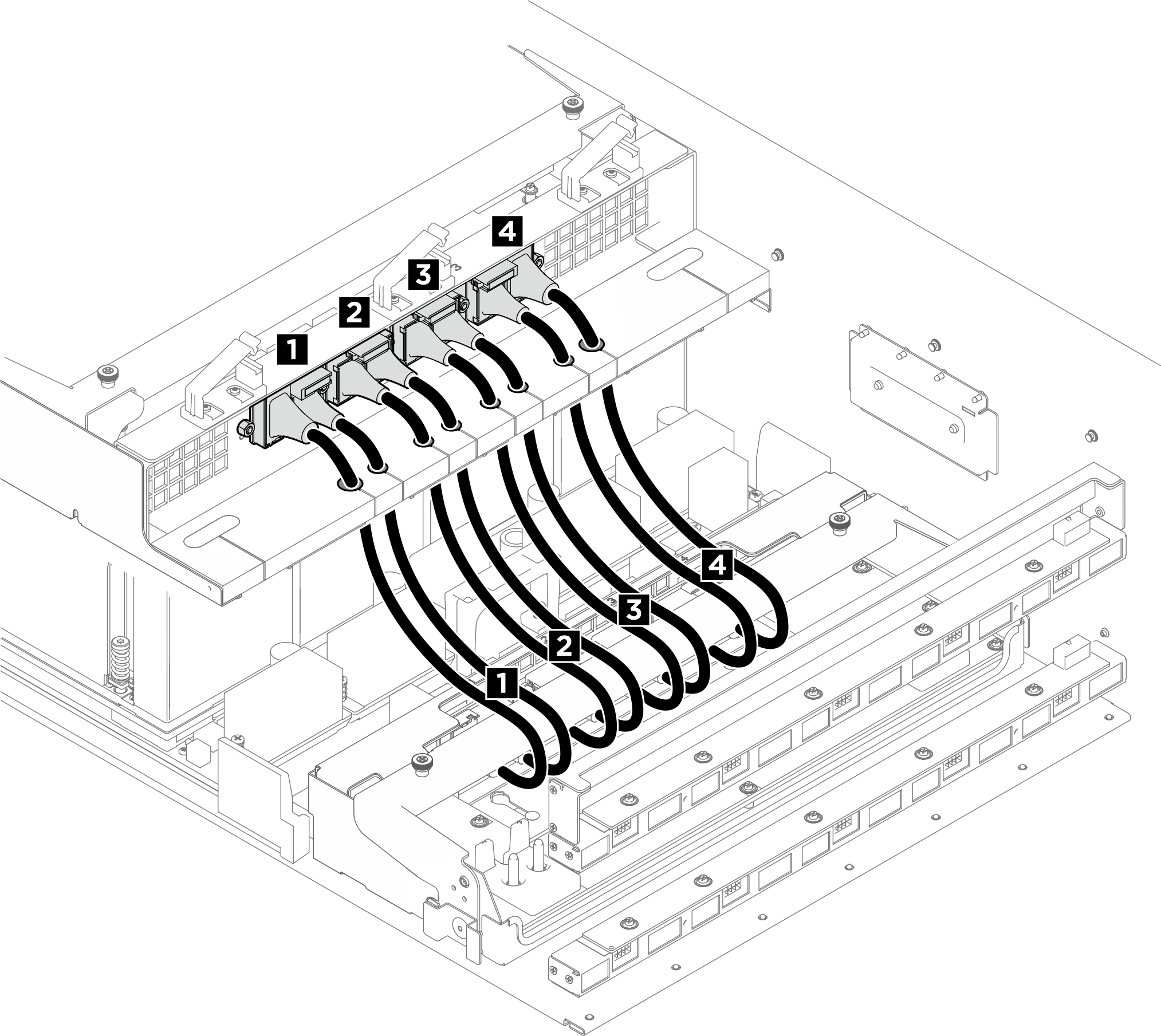

Figure 3. Cheminement des câbles de la carte du commutateur PCIe (câbles de signal)
PCIe switch board cable routing (signal cables)
CâbleÀ partir deVers
1Bloc cadre du support de câble et grille : Câble 1Plateau du tableau de distribution du GPU : Câble 1
2Bloc cadre du support de câble et grille : Câble 2Plateau du tableau de distribution du GPU : Câble 2
3Bloc cadre du support de câble et grille : Câble 3Plateau du tableau de distribution du GPU : Câble 3
4Bloc cadre du support de câble et grille : Câble 4Plateau du tableau de distribution du GPU : Câble 4

Câble de gestion du GPU

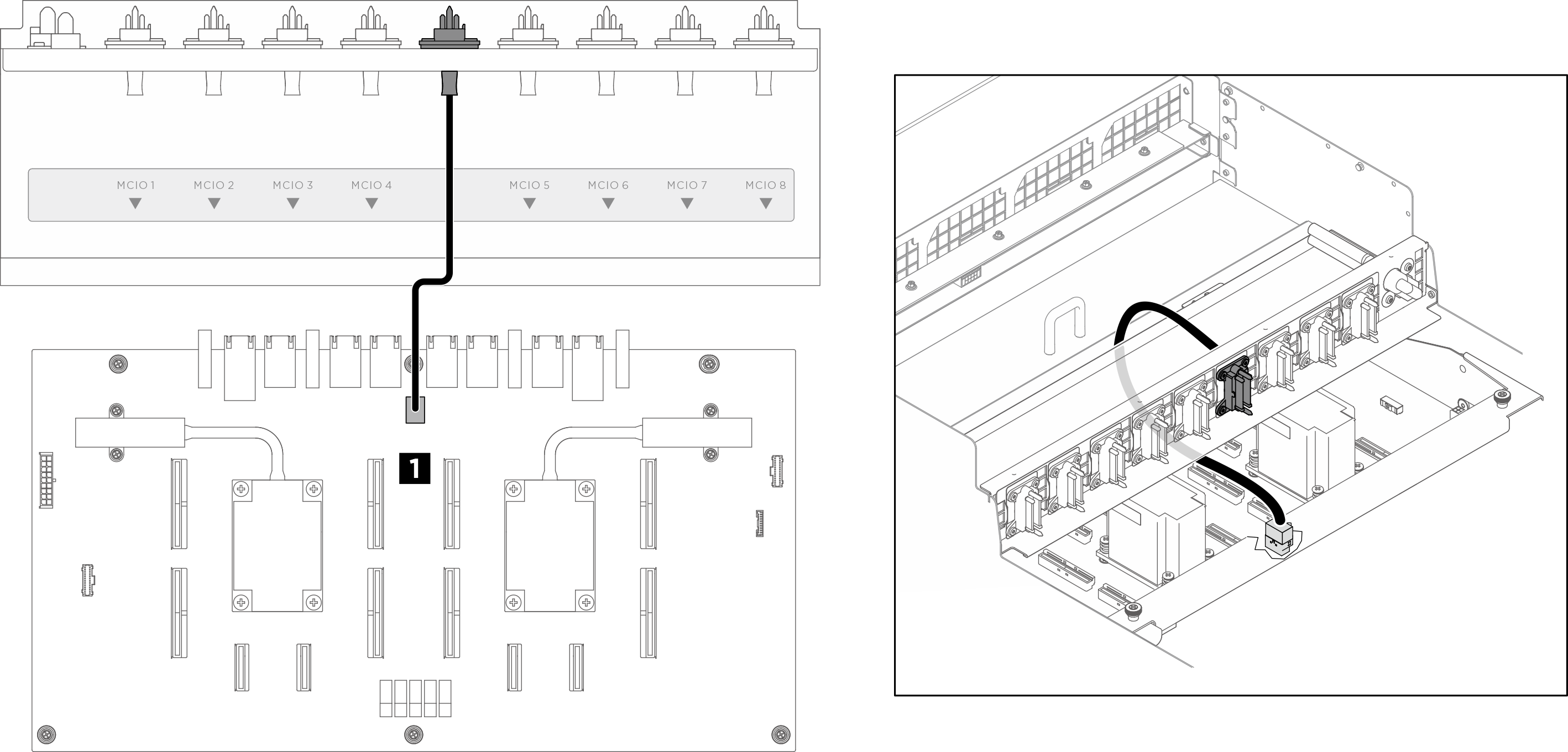

Figure 4. Cheminement des câbles du tableau du commutateur PCIe (câble de gestion GPU)
PCIe switch board cable routing (GPU management cable)
CâbleÀ partir deVers
1Faisceau de câbles du commutateur PCIe avant : Câble de gestion GPUTableau du commutateur PCIe : Connecteur de gestion GPU

Pour le cheminement des câbles de gestion du GPU sur le bloc carte mère, voir Cheminement des câbles du panneau de diagnostics intégré et du module d’E-S avant.

Câbles d’alimentation et de bande latérale

Remarque
Assurez-vous d’acheminer les câbles via les clips de fixation, comme l’indiquent les instructions.

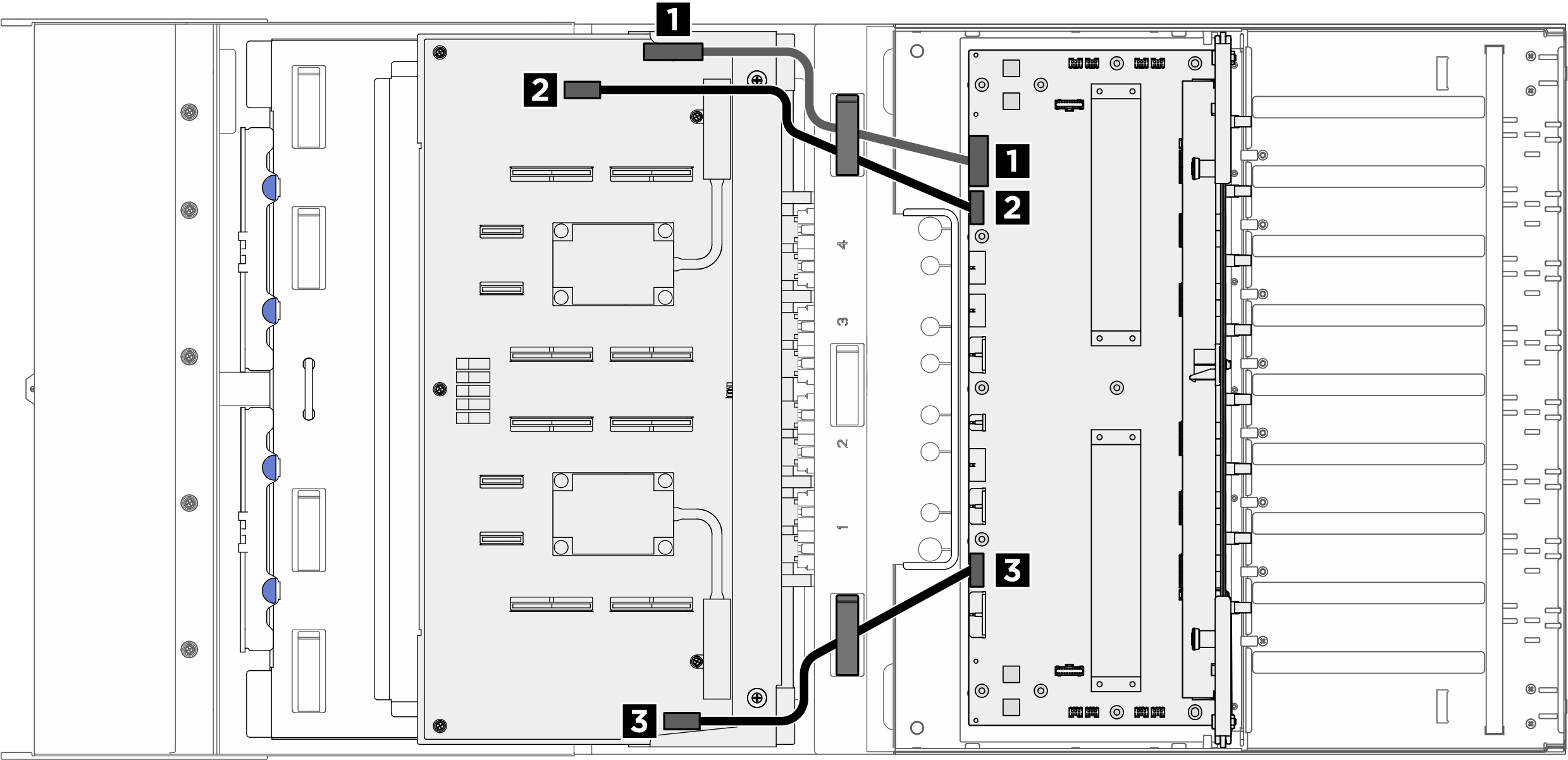

Figure 5. Cheminement des câbles du tableau du commutateur PCIe (cordons d’alimentation et de bande latérale)
PCIe switch board cable routing (power and sideband cables)
CâbleÀ partir deVers
1Tableau du commutateur PCIe : Connecteur d’alimentation du tableau de distribution (PDB PWR)Tableau de distribution : Connecteur d’alimentation du tableau du commutateur PCIe 1 (F-RISER PWR1)
2Tableau du commutateur PCIe : Connecteur de bande latérale du tableau de distribution 1 (PDB SB1)Tableau de distribution : Connecteur de bande latérale du tableau du commutateur PCIe 1 (SWSB1)
3Tableau du commutateur PCIe : Connecteur de bande latérale du tableau de distribution 2 (PDB SB2)Tableau de distribution : Connecteur de bande latérale du tableau du commutateur PCIe 2 (SWSB2)
