การเดินสายแผงสวิตช์ PCIe

ใช้ส่วนนี้เพื่อทำความเข้าใจกับวิธีเดินสายแผงสวิตช์ PCIe

เลือกแผนการเดินสายที่สอดคล้องกันตามที่ตั้ง:

ในชัตเทิลคอมพิวท์ 2U

สายสัญญาณ

รูปที่ 1. การเดินสายแผงสวิตช์ PCIe
แผงสวิตช์ PCIe cable routing (signal cables)
สายจากไปยัง
1ชุดสายสวิตช์ด้านหลัง: สาย MCIO 11a แผงระบบ: ขั้วต่อ MCIO 1 (MCIO1A)
1b แผงระบบ: ขั้วต่อ MCIO 1 (MCIO1B)
2ชุดสายสวิตช์ด้านหลัง: สาย MCIO 92a แผงระบบ: ขั้วต่อ MCIO 9 (MCIO9A)
2b แผงระบบ: ขั้วต่อ MCIO 9 (MCIO9B)
3ชุดสายสวิตช์ด้านหลัง: สาย MCIO 2
หมายเหตุ
  • ปลายสาย A เสียบเข้ากับขั้วต่อ B

  • ปลายสาย B เสียบเข้ากับขั้วต่อ A

3a แผงระบบ: ขั้วต่อ MCIO 2 (MCIO2B)
3b แผงระบบ: ขั้วต่อ MCIO 2 (MCIO2A)
4ชุดสายสวิตช์ด้านหลัง: สาย MCIO 34a แผงระบบ: ขั้วต่อ MCIO 3 (MCIO3A)
4b แผงระบบ: ขั้วต่อ MCIO 3 (MCIO3B)
5ชุดสายสวิตช์ด้านหลัง: สาย MCIO 5
หมายเหตุ
  • ปลายสาย A เสียบเข้ากับขั้วต่อ B

  • ปลายสาย B เสียบเข้ากับขั้วต่อ A

5a แผงระบบ: ขั้วต่อ MCIO 5 (MCIO5B)
5b แผงระบบ: ขั้วต่อ MCIO 5 (MCIO5A)
6ชุดสายสวิตช์ด้านหลัง: สาย MCIO 106a แผงระบบ: ขั้วต่อ MCIO 10 (MCIO10A)
6b แผงระบบ: ขั้วต่อ MCIO 10 (MCIO10B)
7ชุดสายสวิตช์ด้านหลัง: สาย MCIO 67a แผงระบบ: ขั้วต่อ MCIO 6 (MCIO6A)
7b แผงระบบ: ขั้วต่อ MCIO 6 (MCIO6B)
8ชุดสายสวิตช์ด้านหลัง: สาย MCIO 7
หมายเหตุ
  • ปลายสาย A เสียบเข้ากับขั้วต่อ B

  • ปลายสาย B เสียบเข้ากับขั้วต่อ A

8a แผงระบบ: ขั้วต่อ MCIO 7 (MCIO7B)
8b แผงระบบ: ขั้วต่อ MCIO 7 (MCIO7A)

ในชัตเทิล GPU 8U

สายสัญญาณ (ไปยังแผงระบบ)

หมายเหตุ
ตรวจสอบให้แน่ใจว่าได้เดินสายผ่านคลิปยึดสายตามคำแนะนำแล้ว

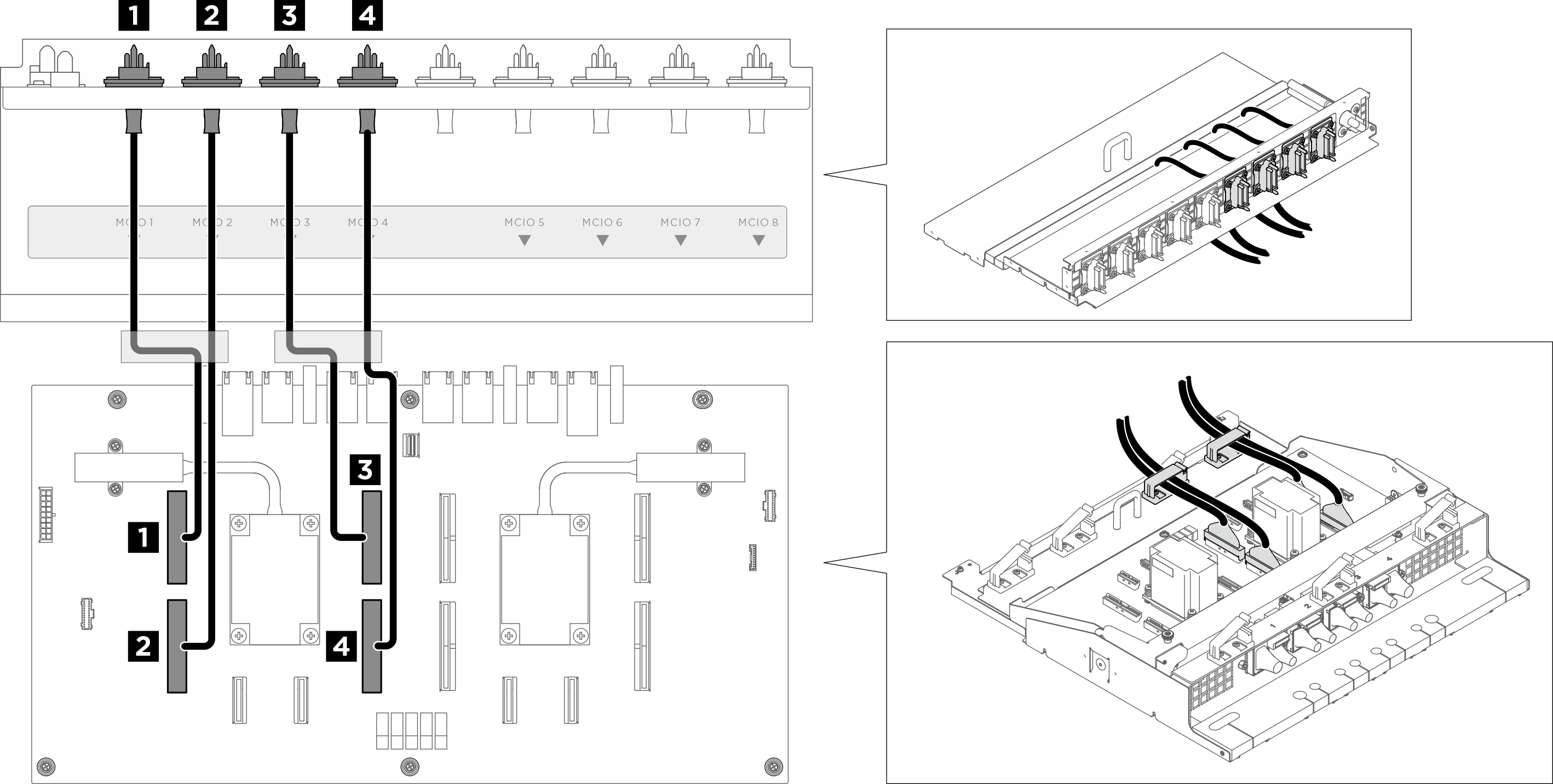

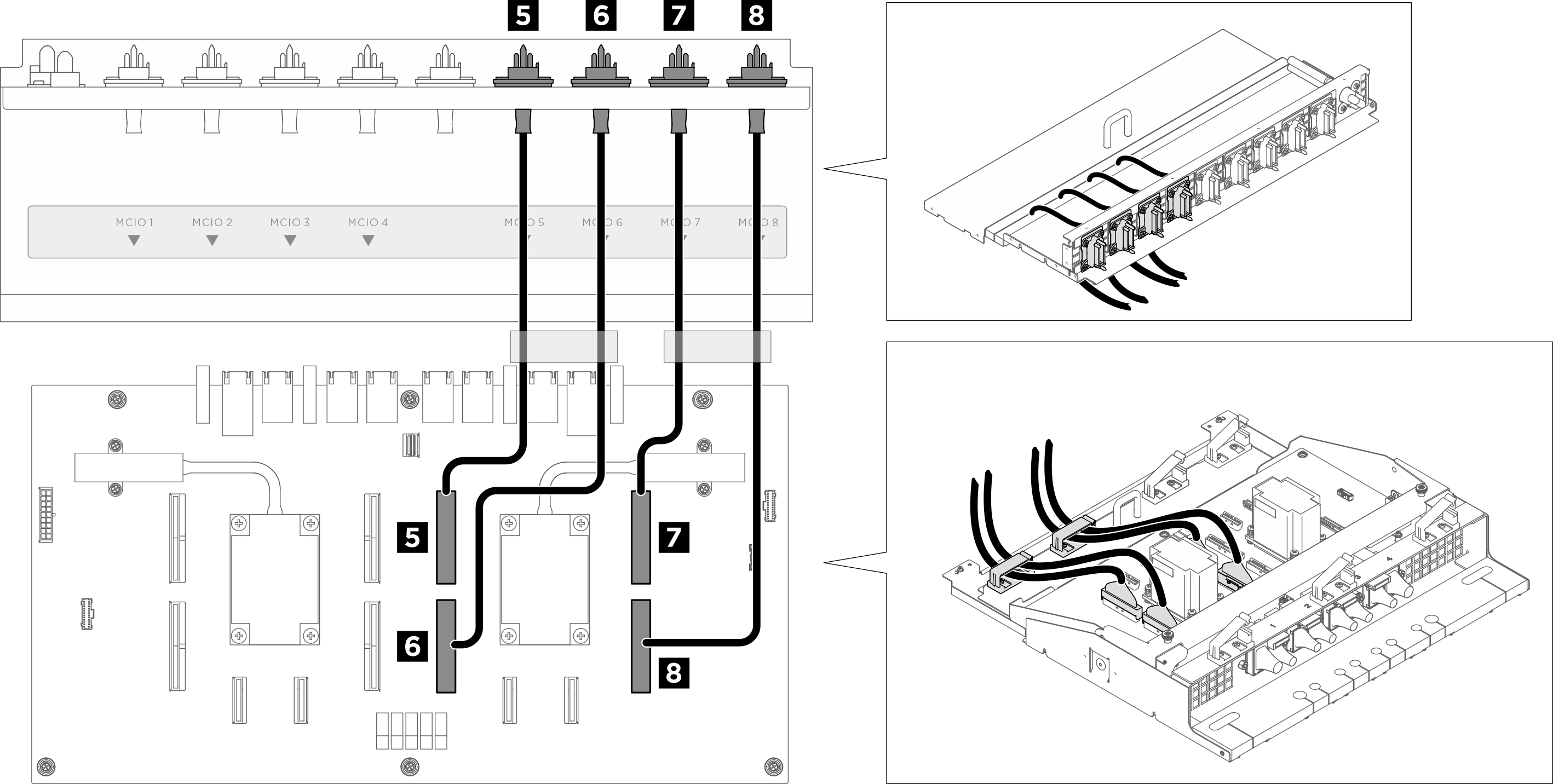

รูปที่ 2. การเดินสายแผงสวิตช์ PCIe (สายสัญญาณ)
PCIe switch board cable routing (signal cables)

PCIe switch board cable routing (signal cables)
สายจากไปยังป้าย
1ชุดสายสวิตช์ PCIe ด้านหน้า: สาย MCIO 1แผงสวิตช์ PCIe: ขั้วต่อ MCIO 1 (MCIO1)MCIO 1
2ชุดสายสวิตช์ PCIe ด้านหน้า: สาย MCIO 2แผงสวิตช์ PCIe: ขั้วต่อ MCIO 2 (MCIO2)MCIO 2
3ชุดสายสวิตช์ PCIe ด้านหน้า: สาย MCIO 3แผงสวิตช์ PCIe: ขั้วต่อ MCIO 3 (MCIO3)MCIO 3
4ชุดสายสวิตช์ PCIe ด้านหน้า: สาย MCIO 4แผงสวิตช์ PCIe: ขั้วต่อ MCIO 4 (MCIO4)MCIO 4
5ชุดสายสวิตช์ PCIe ด้านหน้า: สาย MCIO 5แผงสวิตช์ PCIe: ขั้วต่อ MCIO 5 (MCIO5)MCIO 5
6ชุดสายสวิตช์ PCIe ด้านหน้า: สาย MCIO 6แผงสวิตช์ PCIe: ขั้วต่อ MCIO 6 (MCIO6)MCIO 6
7ชุดสายสวิตช์ PCIe ด้านหน้า: สาย MCIO 7แผงสวิตช์ PCIe: ขั้วต่อ MCIO 7 (MCIO7)MCIO 7
8ชุดสายสวิตช์ PCIe ด้านหน้า: สาย MCIO 8แผงสวิตช์ PCIe: ขั้วต่อ MCIO 8 (MCIO8)MCIO 8

สายสัญญาณ (ไปยังแผงจ่ายไฟ GPU)

หมายเหตุ
ตรวจสอบให้แน่ใจว่าได้เดินสายเคเบิลผ่านรูตามคำแนะนำ

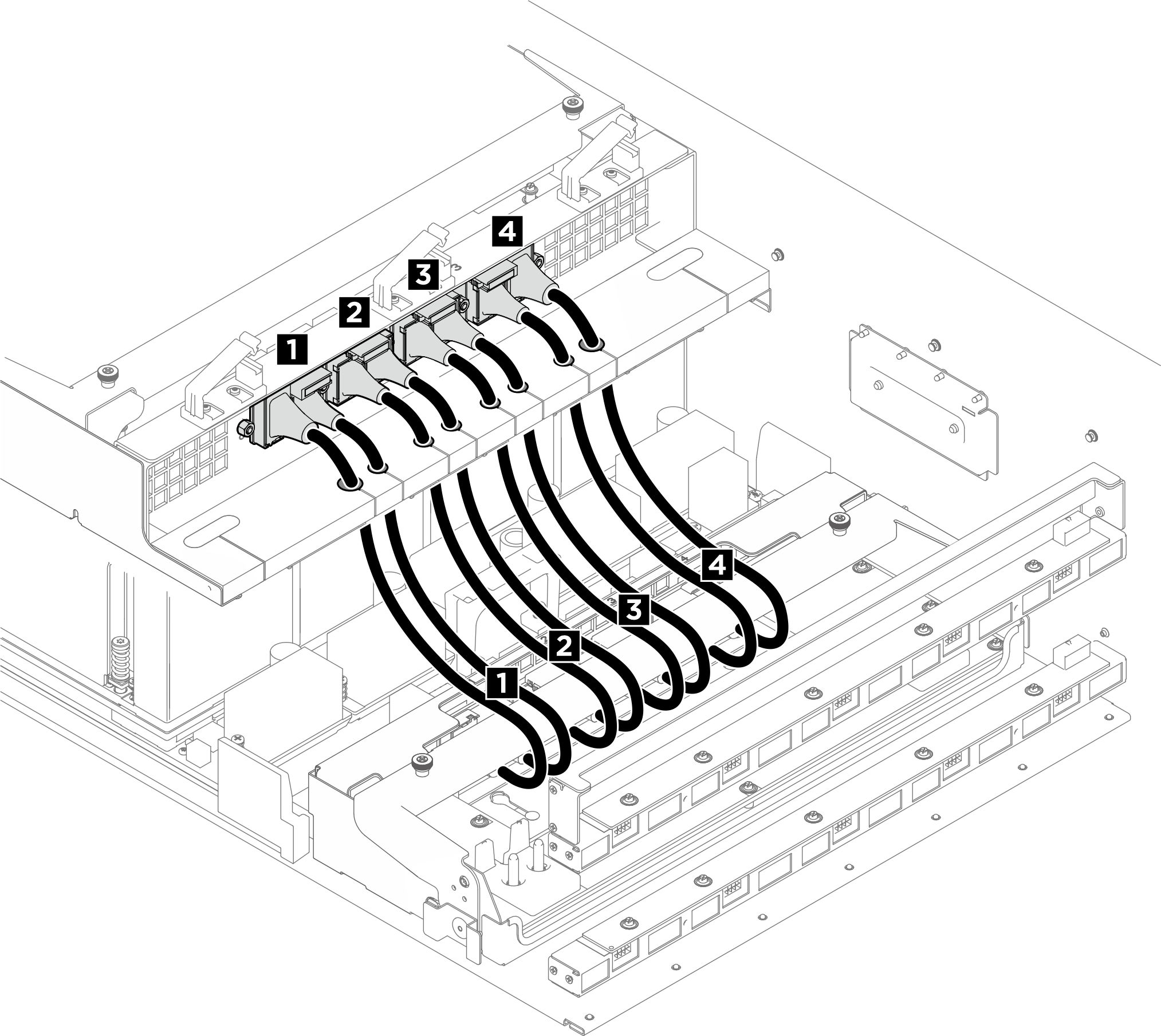

รูปที่ 3. การเดินสายแผงสวิตช์ PCIe (สายสัญญาณ)
PCIe switch board cable routing (signal cables)
สายจากไปยัง
1โครงตัวยึดสายเคเบิลและส่วนประกอบแผ่นกั้น: สาย 1ถาดแผงจ่ายไฟ GPU: สาย 1
2โครงตัวยึดสายเคเบิลและส่วนประกอบแผ่นกั้น: สาย 2ถาดแผงจ่ายไฟ GPU: สาย 2
3โครงตัวยึดสายเคเบิลและส่วนประกอบแผ่นกั้น: สาย 3ถาดแผงจ่ายไฟ GPU: สาย 3
4โครงตัวยึดสายเคเบิลและส่วนประกอบแผ่นกั้น: สาย 4ถาดแผงจ่ายไฟ GPU: สาย 4

สายการจัดการ GPU

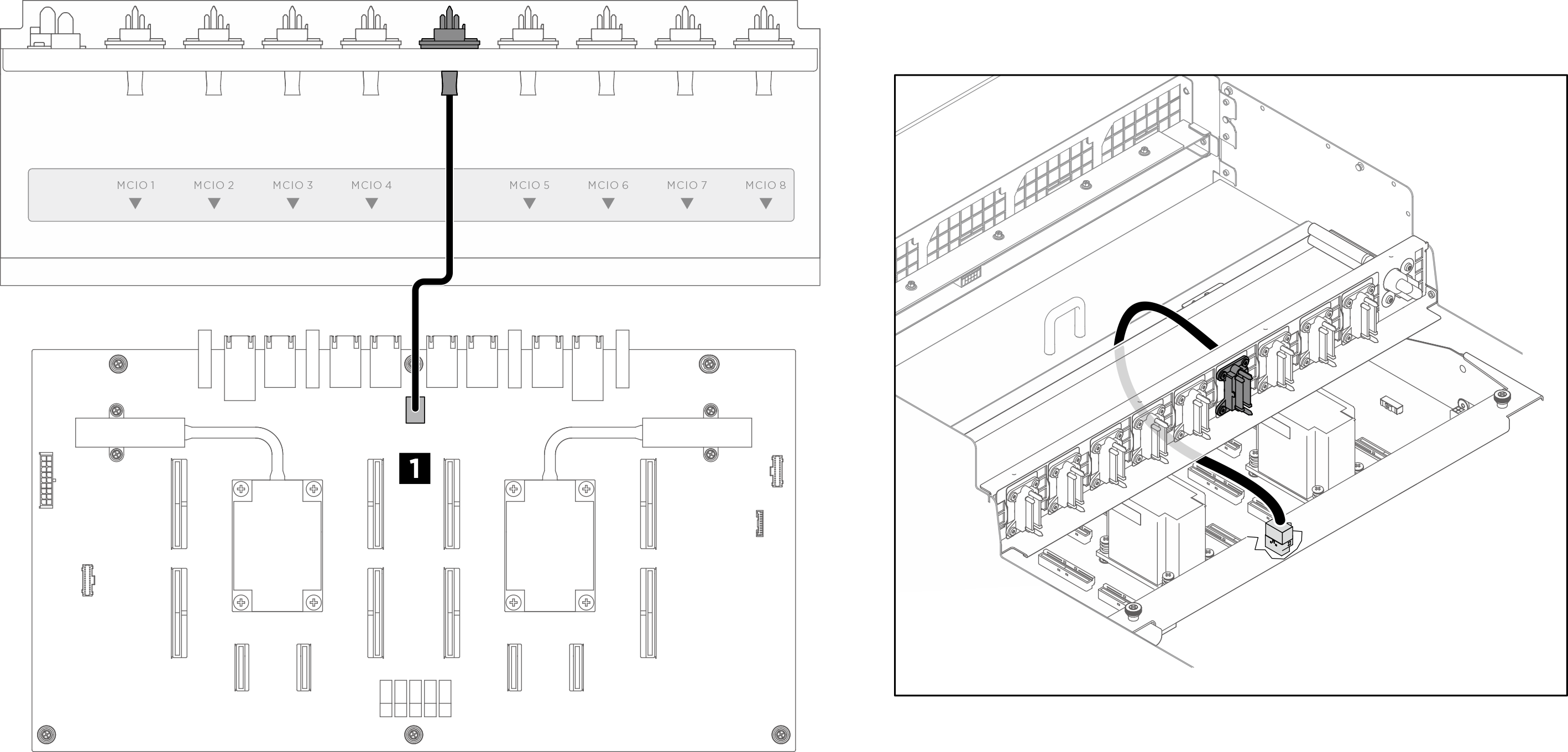

รูปที่ 4. การเดินสายแผงสวิตช์ PCIe (สายการจัดการ GPU)
PCIe switch board cable routing (GPU management cable)
สายจากไปยัง
1ชุดสายสวิตช์ PCIe ด้านหน้า: สายการจัดการ GPUแผงสวิตช์ PCIe: ขั้วต่อการจัดการ GPU

สำหรับการเดินสายการจัดการ GPU บนส่วนประกอบแผงระบบ โปรดดู การเดินสายโมดูล I/O ด้านหน้าและแผงการวินิจฉัยในตัว

สายไฟและสายไซด์แบนด์

หมายเหตุ
ตรวจสอบให้แน่ใจว่าได้เดินสายผ่านคลิปยึดสายตามคำแนะนำแล้ว

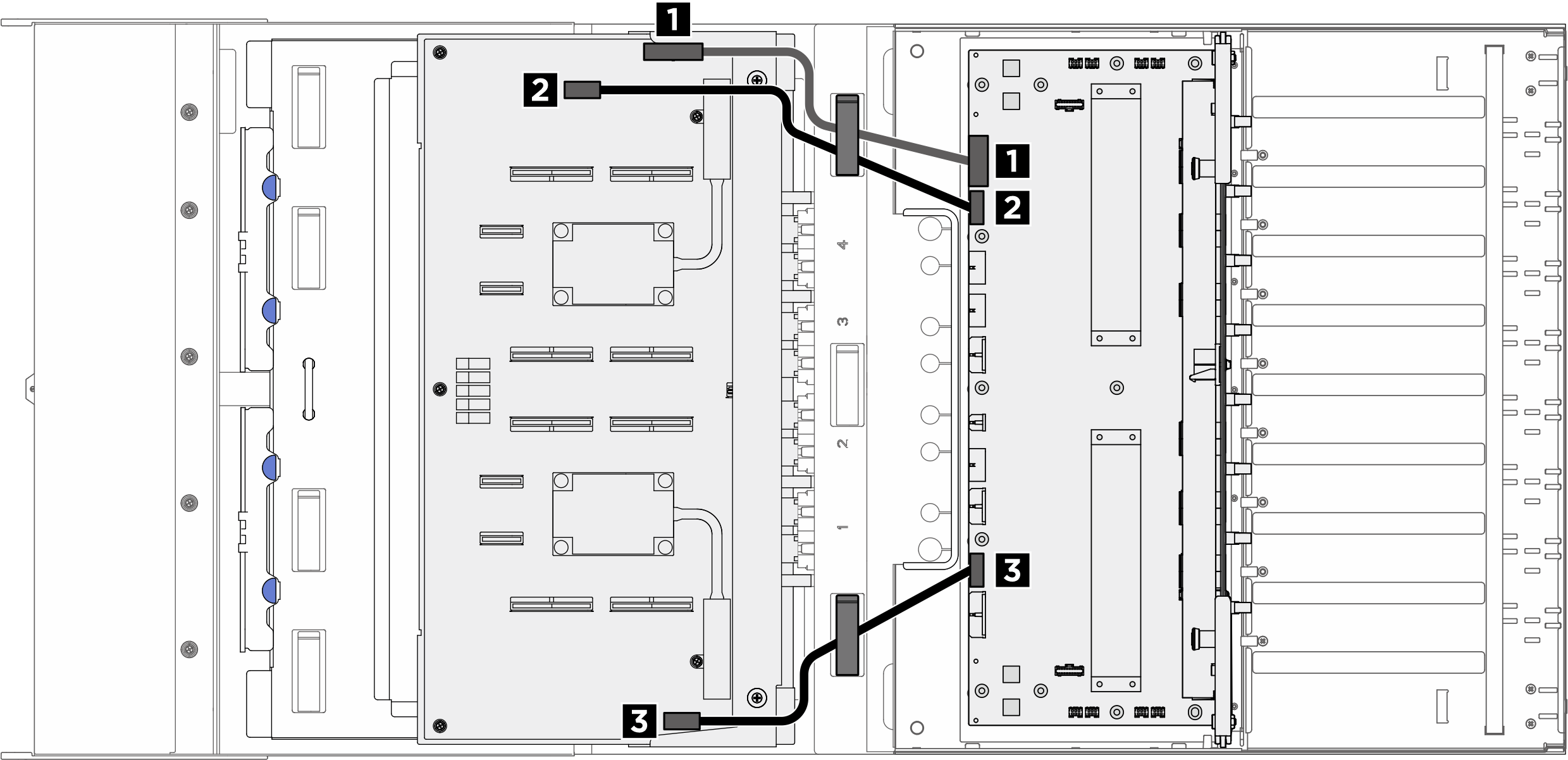

รูปที่ 5. การเดินสายแผงสวิตช์ PCIe (สายไฟและสายไซด์แบนด์)
PCIe switch board cable routing (power and sideband cables)
สายจากไปยัง
1แผงสวิตช์ PCIe: ขั้วต่อไฟฟ้าของแผงจ่ายไฟ (PDB PWR)แผงจ่ายไฟ: ขั้วต่อไฟฟ้าแผงสวิตช์ PCIe 1 (F-RISER PWR1)
2แผงสวิตช์ PCIe: ขั้วต่อไซด์แบนด์ของแผงจ่ายไฟ 1 (PDB SB1)แผงจ่ายไฟ: ขั้วต่อไซด์แบนด์ของแผงสวิตช์ PCIe 1 (SWSB1)
3แผงสวิตช์ PCIe: ขั้วต่อไซด์แบนด์ของแผงจ่ายไฟ 2 (PDB SB2)แผงจ่ายไฟ: ขั้วต่อไซด์แบนด์ของแผงสวิตช์ PCIe 2 (SWSB2)
