PCIe スイッチ・ボードのケーブル配線

以下のセクションを使用して、PCIe スイッチ・ボードのケーブル配線を理解します。

ロケーションに基づいて、対応する配線計画を選択します。

2U 計算シャトルの場合

信号ケーブル

図 1. PCIe スイッチ・ボードのケーブル配線
PCIe スイッチ・ボード cable routing (signal cables)
ケーブル始点終点
1背面スイッチ・ケーブル・ハーネス: MCIO 1 ケーブル1a システム・ボード: MCIO コネクター 1 (MCIO1A)
1b システム・ボード: MCIO コネクター 1 (MCIO1B)
2背面スイッチ・ケーブル・ハーネス: MCIO 9 ケーブル2a システム・ボード: MCIO コネクター 9 (MCIO9A)
2b システム・ボード: MCIO コネクター 9 (MCIO9B)
3背面スイッチ・ケーブル・ハーネス: MCIO 2 ケーブル
  • ケーブルの端 A をコネクター B に接続します。

  • ケーブルの端 B をコネクター A に接続します。

3a システム・ボード: MCIO コネクター 2 (MCIO2B)
3b システム・ボード: MCIO コネクター 2 (MCIO2A)
4背面スイッチ・ケーブル・ハーネス: MCIO 3 ケーブル4a システム・ボード: MCIO コネクター 3 (MCIO3A)
4b システム・ボード: MCIO コネクター 3 (MCIO3B)
5背面スイッチ・ケーブル・ハーネス: MCIO 5 ケーブル
  • ケーブルの端 A をコネクター B に接続します。

  • ケーブルの端 B をコネクター A に接続します。

5a システム・ボード: MCIO コネクター 5 (MCIO5B)
5b システム・ボード: MCIO コネクター 5 (MCIO5A)
6背面スイッチ・ケーブル・ハーネス: MCIO 10 ケーブル6a システム・ボード: MCIO コネクター 10 (MCIO10A)
6b システム・ボード: MCIO コネクター 10 (MCIO10B)
7背面スイッチ・ケーブル・ハーネス: MCIO 6 ケーブル7a システム・ボード: MCIO コネクター 6 (MCIO6A)
7b システム・ボード: MCIO コネクター 6 (MCIO6B)
8背面スイッチ・ケーブル・ハーネス: MCIO 7 ケーブル
  • ケーブルの端 A をコネクター B に接続します。

  • ケーブルの端 B をコネクター A に接続します。

8a システム・ボード: MCIO コネクター 7 (MCIO7B)
8b システム・ボード: MCIO コネクター 7 (MCIO7A)

8U GPU シャトル内

信号ケーブル (システム・ボードへ)

説明に従って、ケーブル・クリップを通してケーブルの配線を行います。

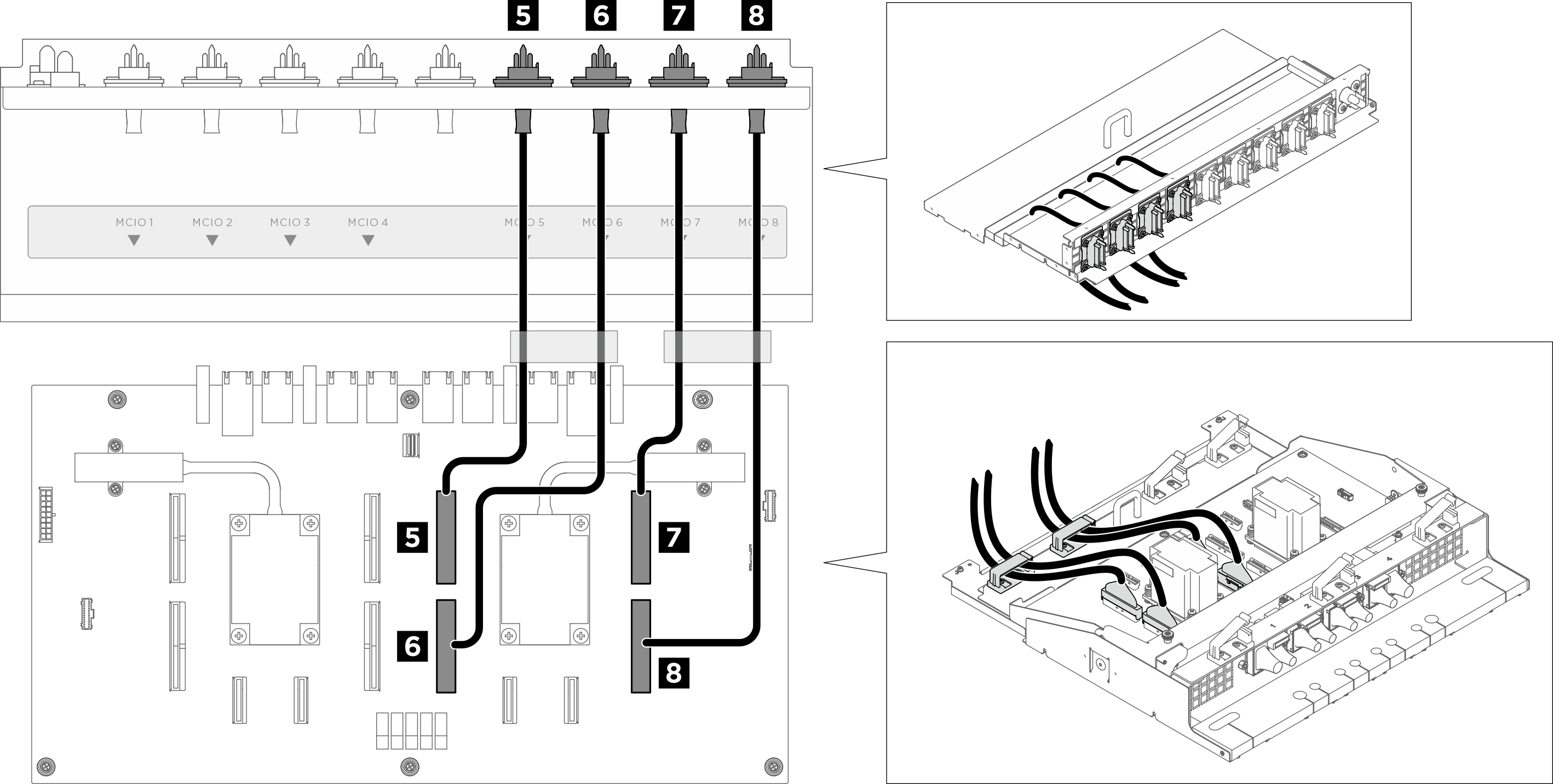

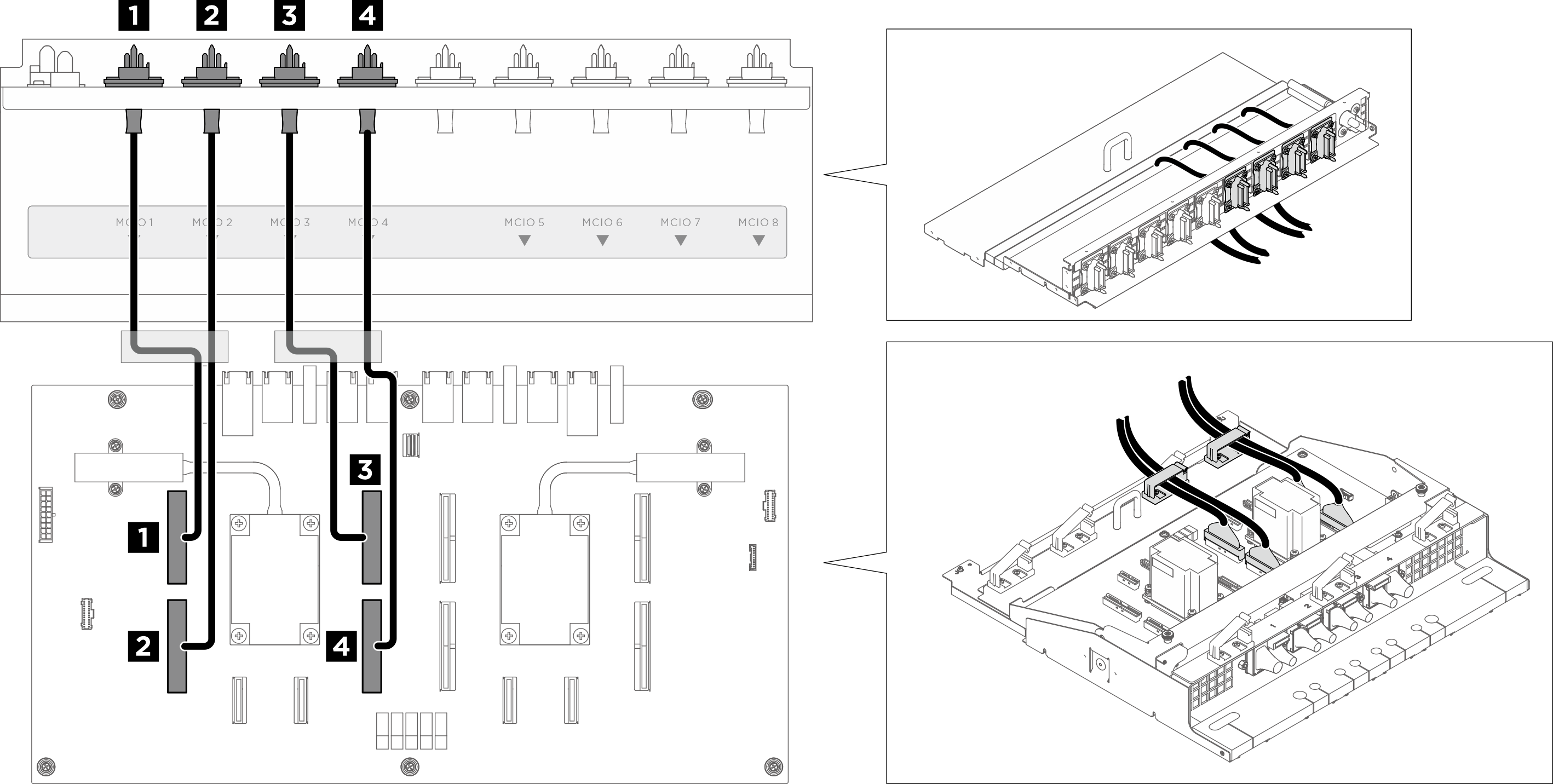

図 2. PCIe スイッチ・ボードのケーブル配線 (信号ケーブル)
PCIe switch board cable routing (signal cables)

PCIe switch board cable routing (signal cables)
ケーブル始点終点ラベル
1前面 PCIe スイッチ・ケーブル・ハーネス: MCIO 1 ケーブルPCIe スイッチ・ボード: MCIO コネクター 1 (MCIO1)MCIO 1
2前面 PCIe スイッチ・ケーブル・ハーネス: MCIO 2 ケーブルPCIe スイッチ・ボード: MCIO コネクター 2 (MCIO2)MCIO 2
3前面 PCIe スイッチ・ケーブル・ハーネス: MCIO 3 ケーブルPCIe スイッチ・ボード: MCIO コネクター 3 (MCIO3)MCIO 3
4前面 PCIe スイッチ・ケーブル・ハーネス: MCIO 4 ケーブルPCIe スイッチ・ボード: MCIO コネクター4 (MCIO4)MCIO 4
5前面 PCIe スイッチ・ケーブル・ハーネス: MCIO 5 ケーブルPCIe スイッチ・ボード: MCIO コネクター 5 (MCIO5)MCIO 5
6前面 PCIe スイッチ・ケーブル・ハーネス: MCIO 6 ケーブルPCIe スイッチ・ボード: MCIO コネクター 6 (MCIO6)MCIO 6
7前面 PCIe スイッチ・ケーブル・ハーネス: MCIO 7 ケーブルPCIe スイッチ・ボード: MCIO コネクター 7 (MCIO7)MCIO 7
8前面 PCIe スイッチ・ケーブル・ハーネス: MCIO 8 ケーブルPCIe スイッチ・ボード: MCIO コネクター 8 (MCIO8)MCIO 8

信号ケーブル (GPU 分電盤へ)

指示どおりにケーブルを穴に通して配線してください。

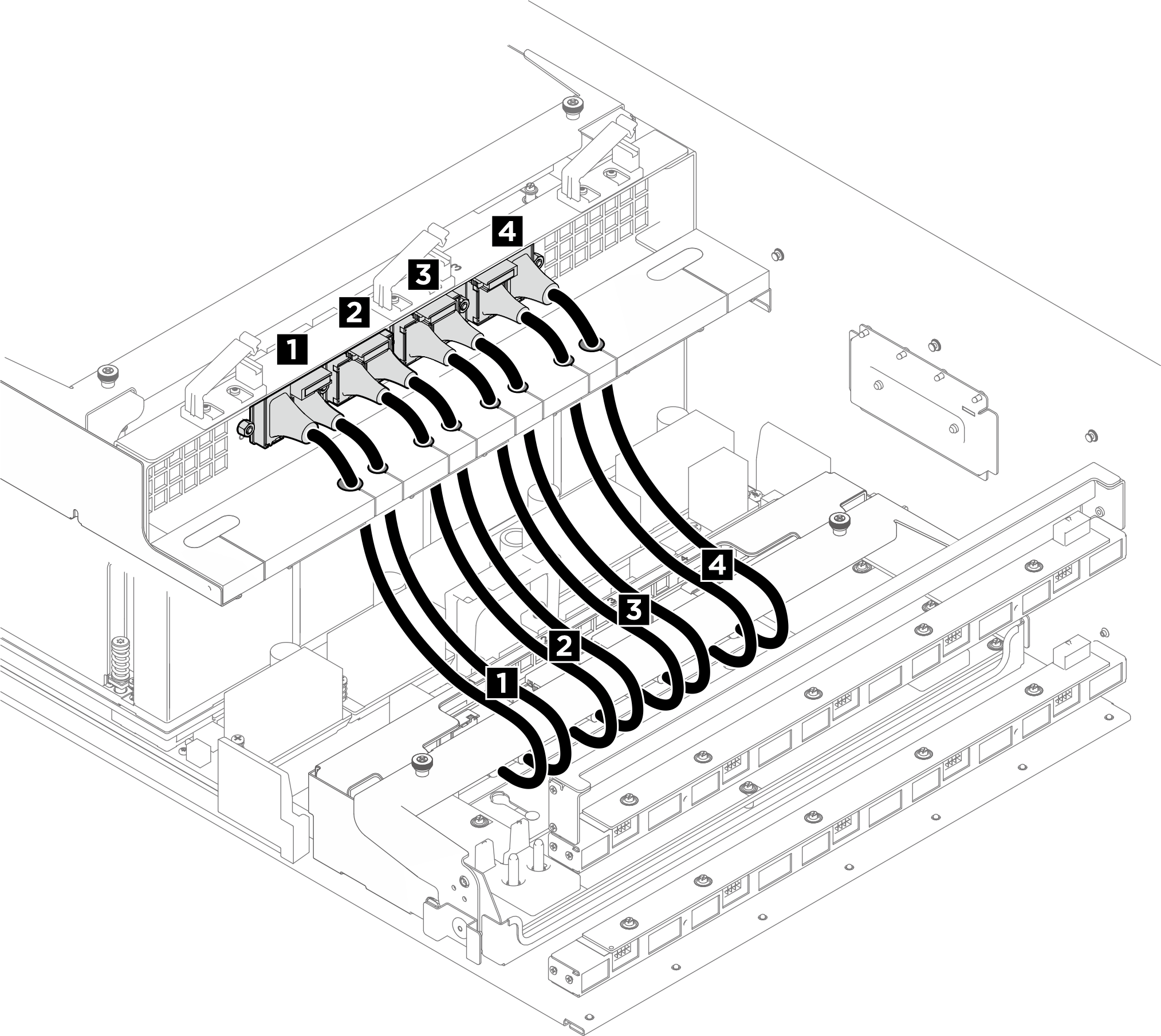

図 3. PCIe スイッチ・ボードのケーブル配線 (信号ケーブル)
PCIe switch board cable routing (signal cables)
ケーブル始点終点
1ケーブル・ホルダー・フレームおよびバッフル・アセンブリー: ケーブル 1GPU 分電盤トレイ: ケーブル 1
2ケーブル・ホルダー・フレームおよびバッフル・アセンブリー: ケーブル 2GPU 分電盤トレイ: ケーブル 2
3ケーブル・ホルダー・フレームおよびバッフル・アセンブリー: ケーブル 3GPU 分電盤トレイ: ケーブル 3
4ケーブル・ホルダー・フレームおよびバッフル・アセンブリー: ケーブル 4GPU 分電盤トレイ: ケーブル 4

GPU 管理ケーブル

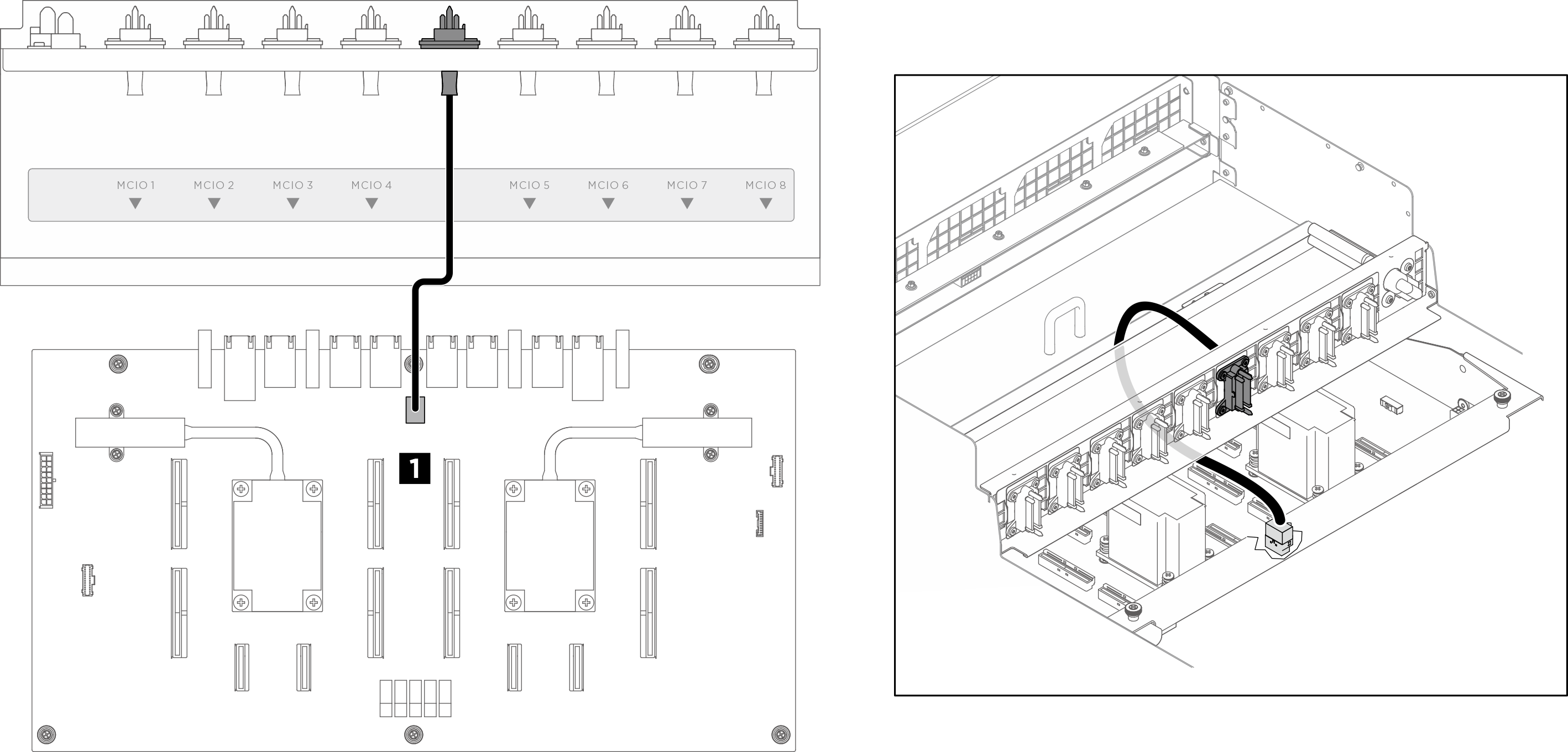

図 4. PCIe スイッチ・ボードのケーブル配線 (GPU 管理ケーブル)
PCIe switch board cable routing (GPU management cable)
ケーブル始点終点
1前面 PCIe スイッチ・ケーブル・ハーネス: GPU 管理ケーブルPCIe スイッチ・ボード: GPU 管理コネクター

システム・ボードの GPU 管理ケーブル配線については、前面 I/O モジュールおよび内蔵診断パネルのケーブル配線を参照してください。

電源および側波帯ケーブル

説明に従って、ケーブル・クリップを通してケーブルの配線を行います。

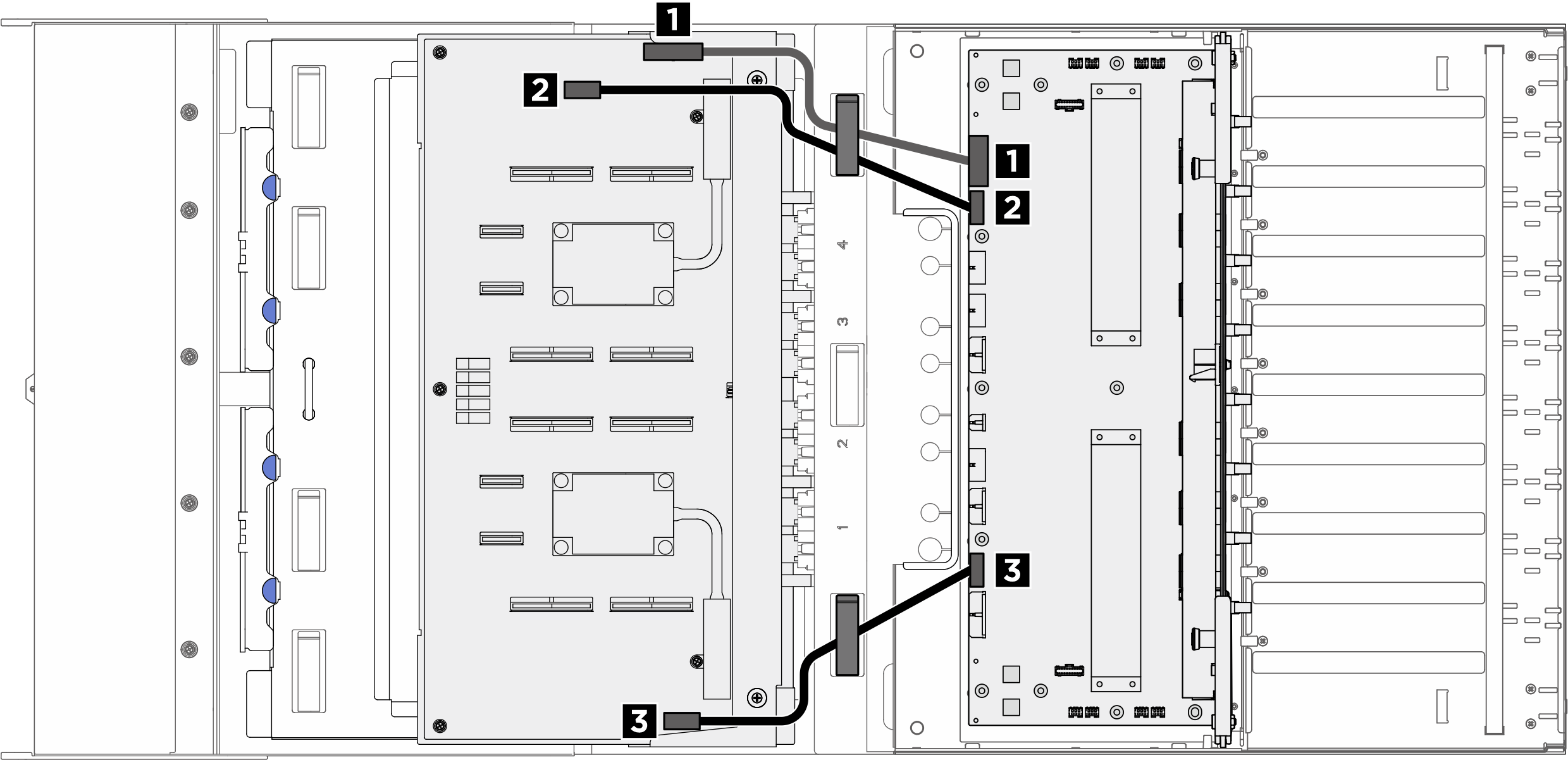

図 5. PCIe スイッチ・ボードのケーブル配線 (電源ケーブルおよび側波帯ケーブル)
PCIe switch board cable routing (power and sideband cables)
ケーブル始点終点
1PCIe スイッチ・ボード: 分電盤電源コネクター (PDB PWR)分電盤: PCIe スイッチ・ボード電源コネクター 1 (F-RISER PWR1)
2PCIe スイッチ・ボード: 分電盤側波帯コネクター 1 (PDB SB1)分電盤: PCIe スイッチ・ボード側波帯コネクター 1 (SWSB1)
3PCIe スイッチ・ボード: 分電盤側波帯コネクター 2 (PDB SB2)分電盤: PCIe スイッチ・ボード側波帯コネクター 2 (SWSB2)
