Roteamento de cabos da placa de comutador PCIe

Use a seção para entender o roteamento de cabos da placa de comutador PCIe.

Com base na localização, selecione o plano de roteamento correspondente:

No alternador de cálculo 2U

Cabos de sinal

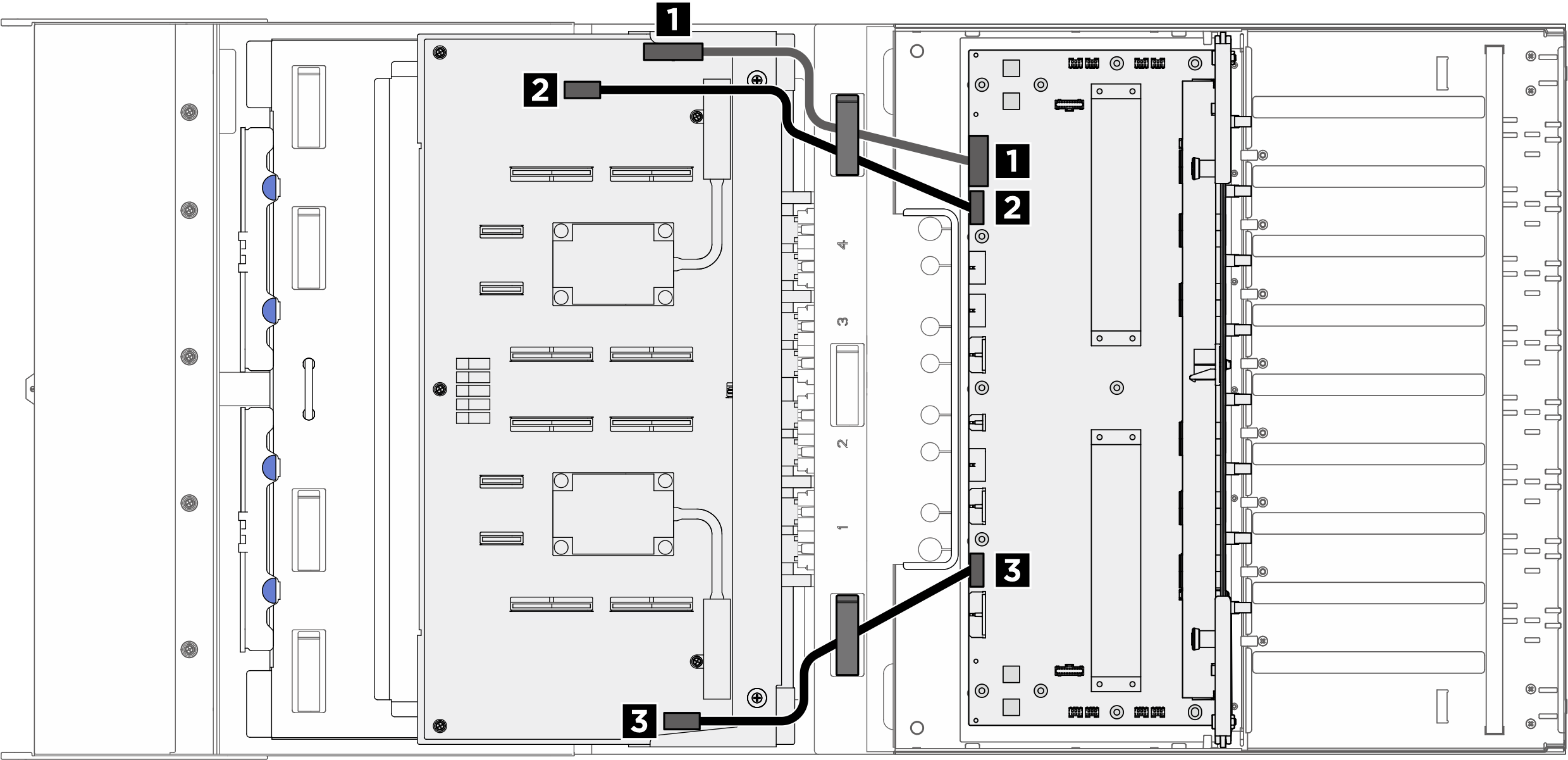

Figura 1. Roteamento de cabos da placa de comutador PCIe
Placa de comutador PCIe cable routing (signal cables)
CaboNoPara
1Conjunto de cabos do comutador traseiro: Cabo MCIO 11a Placa-mãe: conector MCIO 1 (MCIO1A)
1b Placa-mãe: Conector MCIO 1 (MCIO1B)
2Conjunto de cabos do comutador traseiro: Cabo MCIO 92a Placa-mãe: Conector MCIO 9 (MCIO9A)
2b Placa-mãe: Conector MCIO 9 (MCIO9B)
3Conjunto de cabos do comutador traseiro: Cabo MCIO 2
Nota
  • A extremidade do cabo A se conecta ao conector B.

  • A extremidade do cabo B se conecta ao conector A.

3a Placa-mãe: Conector MCIO 2 (MCIO2B)
3b Placa-mãe: Conector MCIO 2 (MCIO2A)
4Conjunto de cabos do comutador traseiro: Cabo MCIO 34a Placa-mãe: Conector MCIO 3 (MCIO3A)
4b Placa-mãe: Conector MCIO 3 (MCIO3B)
5Conjunto de cabos do comutador traseiro: Cabo MCIO 5
Nota
  • A extremidade do cabo A se conecta ao conector B.

  • A extremidade do cabo B se conecta ao conector A.

5a Placa-mãe: Conector MCIO 5 (MCIO5B)
5b Placa-mãe: Conector MCIO 5 (MCIO5A)
6Conjunto de cabos do comutador traseiro: Cabo MCIO 106a Placa-mãe: Conector MCIO 10 (MCIO10A)
6b Placa-mãe: Conector MCIO 10 (MCIO10B)
7Conjunto de cabos do comutador traseiro: Cabo MCIO 67a Placa-mãe: Conector MCIO 6 (MCIO6A)
7b Placa-mãe: Conector MCIO 6 (MCIO6B)
8Conjunto de cabos do comutador traseiro: Cabo MCIO 7
Nota
  • A extremidade do cabo A se conecta ao conector B.

  • A extremidade do cabo B se conecta ao conector A.

8a Placa-mãe: Conector MCIO 7 (MCIO7B)
8b Placa-mãe: Conector MCIO 7 (MCIO7A)

No alternador de GPU 8U

Cabos de sinal (para placa-mãe)

Nota
Direcione o cabo pelas presilhas conforme as instruções.

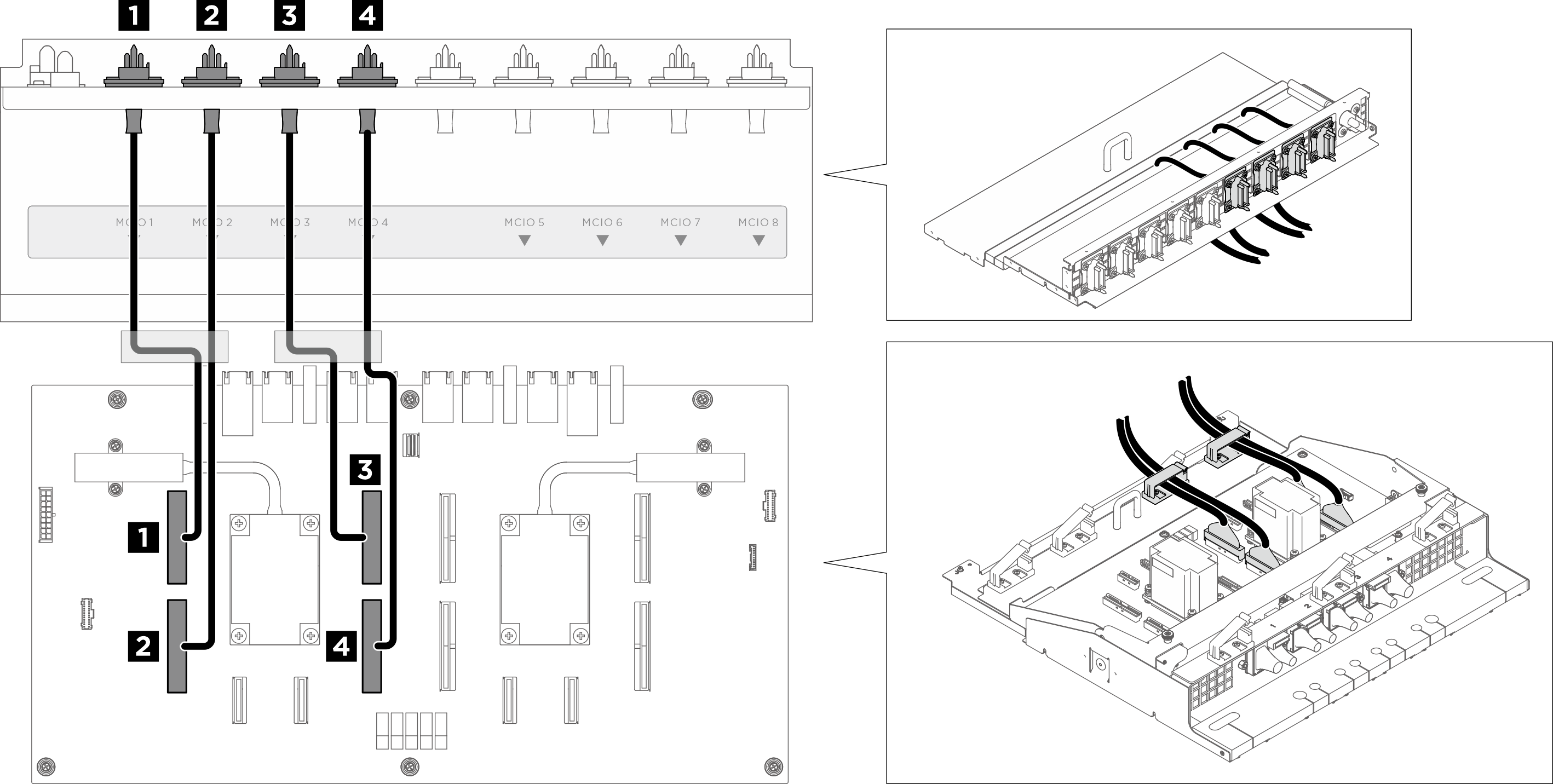

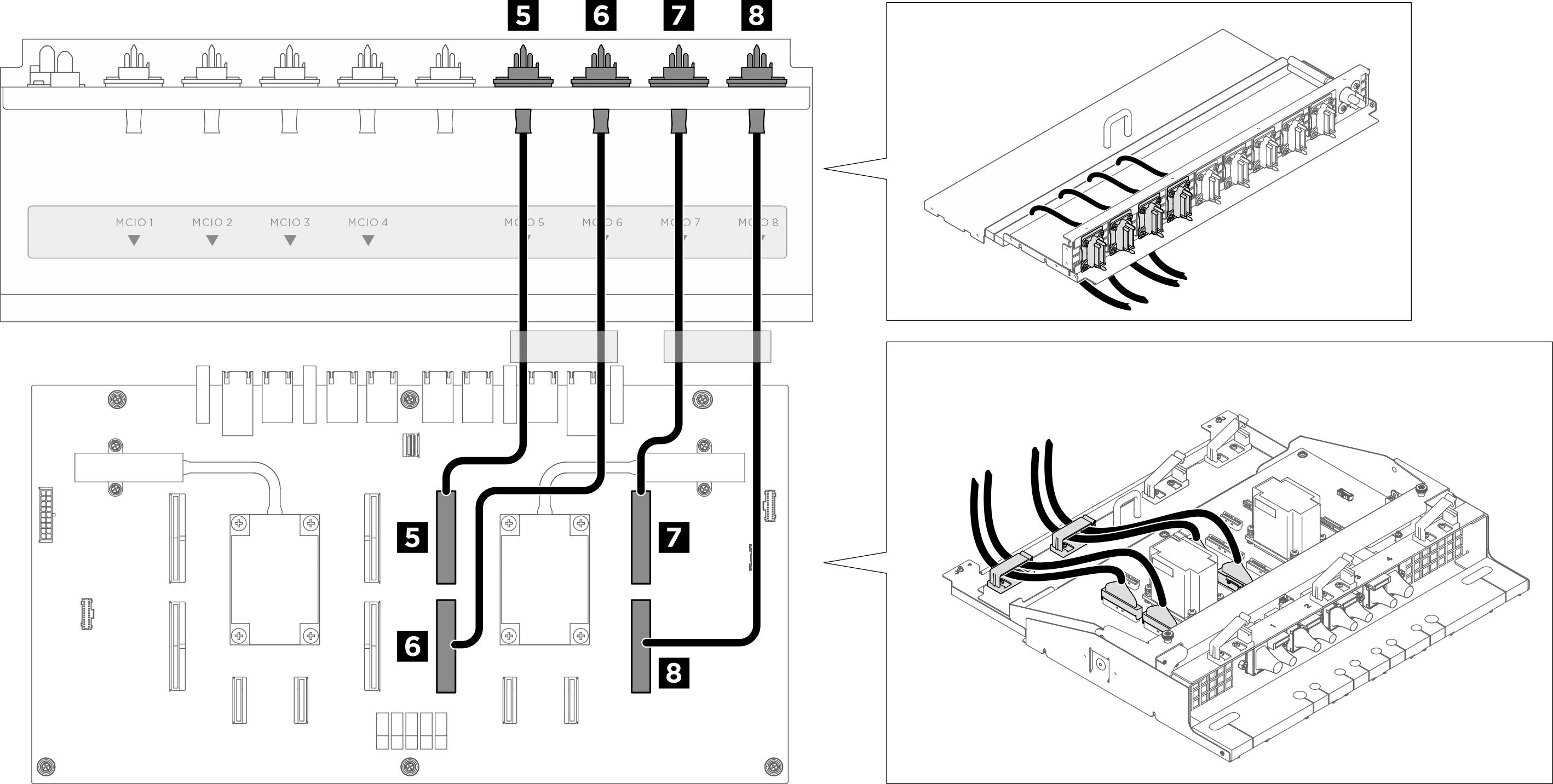

Figura 2. Roteamento de cabos da placa de comutador PCIe (cabos de sinal)
PCIe switch board cable routing (signal cables)

PCIe switch board cable routing (signal cables)
CaboNoParaEtiqueta
1Conjunto de cabos do comutador PCIe frontal: cabo MCIO 1Placa de comutador PCIe: conector MCIO 1 (MCIO1)MCIO 1
2Conjunto de cabos do comutador PCIe frontal: cabo MCIO 2Placa de comutador PCIe: conector MCIO 2 (MCIO2)MCIO 2
3Conjunto de cabos do comutador PCIe frontal: cabo MCIO 3Placa de comutador PCIe: conector MCIO 3 (MCIO3)MCIO 3
4Conjunto de cabos do comutador PCIe frontal: cabo MCIO 4Placa de comutador PCIe: conector MCIO 4 (MCIO4)MCIO 4
5Conjunto de cabos do comutador PCIe frontal: cabo MCIO 5Placa de comutador PCIe: conector MCIO 5 (MCIO5)MCIO 5
6Conjunto de cabos do comutador PCIe frontal: cabo MCIO 6Placa de comutador PCIe: conector MCIO 6 (MCIO6)MCIO 6
7Conjunto de cabos do comutador PCIe frontal: cabo MCIO 7Placa de comutador PCIe: conector MCIO 7 (MCIO7)MCIO 7
8Conjunto de cabos do comutador PCIe frontal: cabo MCIO 8Placa de comutador PCIe: conector MCIO 8 (MCIO8)MCIO 8

Cabos de sinal (para a placa de distribuição de energia da GPU)

Nota
Certifique-se de direcionar os cabos pelos orifícios conforme instruído.

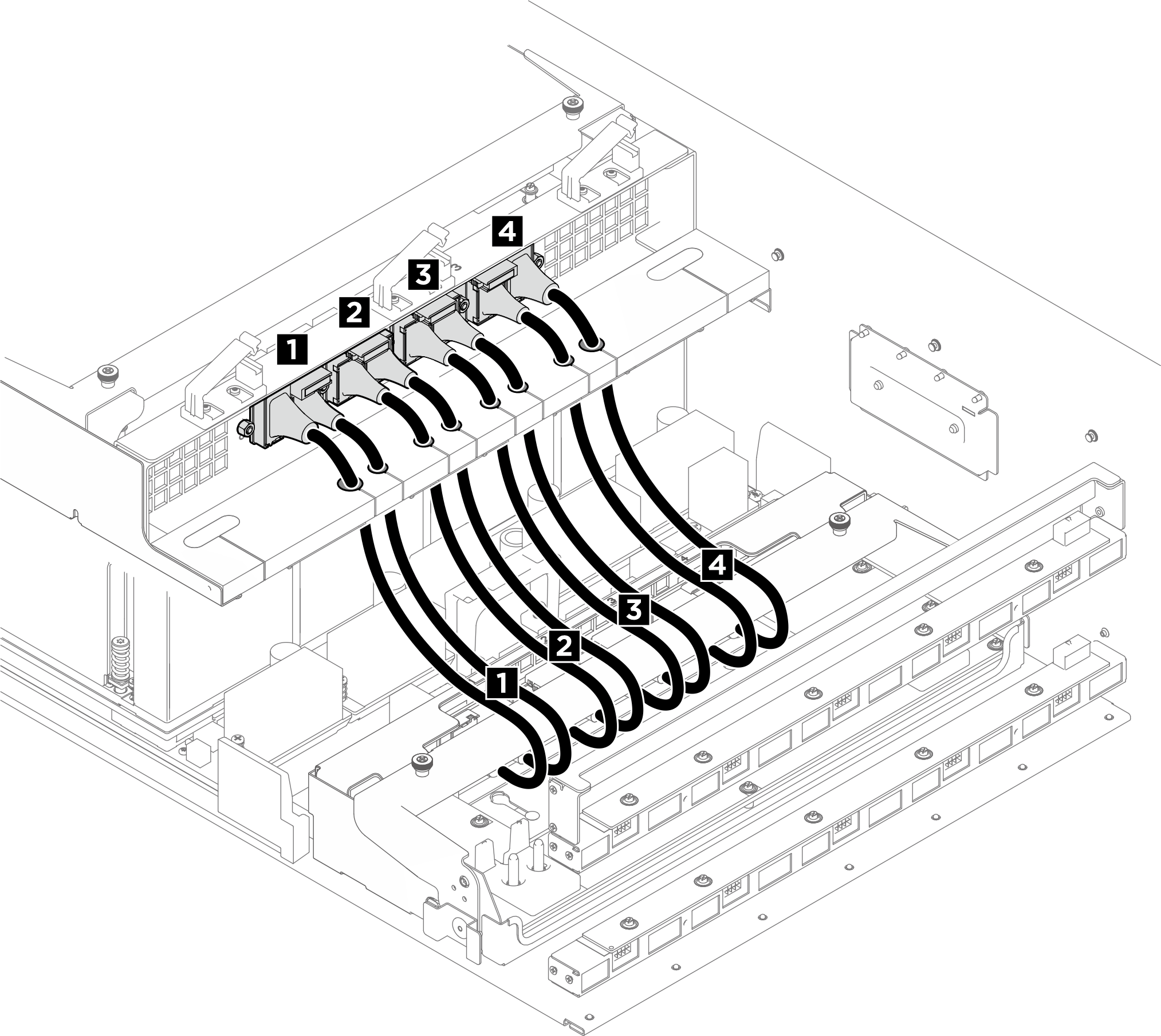

Figura 3. Roteamento de cabos da placa de comutador PCIe (cabos de sinal)
PCIe switch board cable routing (signal cables)
CaboNoPara
1Estrutura do suporte do cabo e conjunto do defletor: Cabo 1Bandeja da placa de distribuição de energia da GPU: Cabo 1
2Estrutura do suporte do cabo e conjunto do defletor: Cabo 2Bandeja da placa de distribuição de energia da GPU: Cabo 2
3Estrutura do suporte do cabo e conjunto do defletor: Cabo 3Bandeja da placa de distribuição de energia da GPU: Cabo 3
4Estrutura do suporte do cabo e conjunto do defletor: Cabo 4Bandeja da placa de distribuição de energia da GPU: Cabo 4

Cabo de gerenciamento de GPU

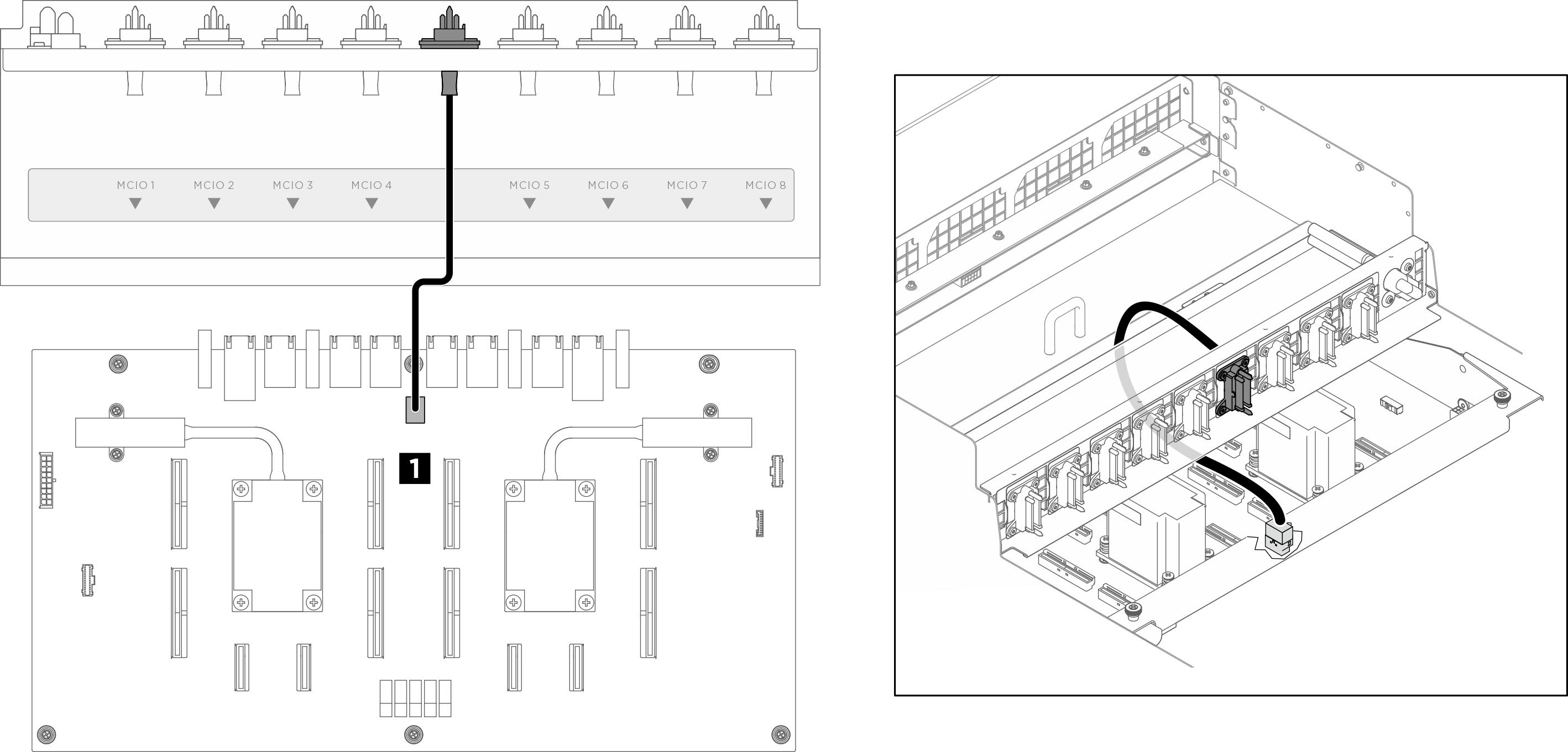

Figura 4. Roteamento de cabos da placa de comutador PCIe (cabo de gerenciamento da GPU)
PCIe switch board cable routing (GPU management cable)
CaboNoPara
1Conjunto de cabos do comutador PCIe frontal: Cabo de gerenciamento da GPUPlaca de comutador PCIe: Conector de gerenciamento da GPU

Para roteamento de cabos de GPU no conjunto de placa-mãe, consulte Roteamento de cabos do módulo de E/S frontal e do painel de diagnóstico integrado.

Cabos de alimentação e lateral

Nota
Direcione o cabo pelas presilhas conforme as instruções.
Figura 5. Roteamento de cabos da placa de comutador PCIe (cabos de alimentação e laterais)
PCIe switch board cable routing (power and sideband cables)
CaboNoPara
1Placa de comutador PCIe: Conector de energia da placa de distribuição de energia (PDB PWR)Placa de distribuição de energia: Conector de energia da placa de comutador PCIe 1 (F-RISER PWR1)
2Placa de comutador PCIe: Conector lateral da placa de distribuição de energia 1 (PDB SB1)Placa de distribuição de energia: Conector lateral da placa de comutador PCIe 1 (SWSB1)
3Placa de comutador PCIe: Conector lateral da placa de distribuição de energia 2 (PDB SB2)Placa de distribuição de energia: Conector lateral da placa de comutador PCIe 2 (SWSB2)
