PCIe 交換器板纜線佈線
使用本節瞭解 PCIe 交換器板的纜線佈線。
根據位置，選取對應的佈線方案：
在 2U 運算滑動箱中
信號線
圖 1. PCIe 交換器板纜線佈線
| 纜線 | 從 | 到 |
|---|---|---|
| 1 | 後方交換器纜線載具：MCIO 1 纜線 | 1a 主機板：MCIO 接頭 1 (MCIO1A) |
| 1b 主機板：MCIO 接頭 1 (MCIO1B) | ||
| 2 | 後方交換器纜線載具：MCIO 9 纜線 | 2a 主機板：MCIO 接頭 9 (MCIO9A) |
| 2b 主機板：MCIO 接頭 9 (MCIO9B) | ||
| 3 | 後方交換器纜線載具：MCIO 2 纜線 註
| 3a 主機板：MCIO 接頭 2 (MCIO2B) |
| 3b 主機板：MCIO 接頭 2 (MCIO2A) | ||
| 4 | 後方交換器纜線載具：MCIO 3 纜線 | 4a 主機板：MCIO 接頭 3 (MCIO3A) |
| 4b 主機板：MCIO 接頭 3 (MCIO3B) | ||
| 5 | 後方交換器纜線載具：MCIO 5 纜線 註
| 5a 主機板：MCIO 接頭 5 (MCIO5B) |
| 5b 主機板：MCIO 接頭 5 (MCIO5A) | ||
| 6 | 後方交換器纜線載具：MCIO 10 纜線 | 6a 主機板：MCIO 接頭 10 (MCIO10A) |
| 6b 主機板：MCIO 接頭 10 (MCIO10B) | ||
| 7 | 後方交換器纜線載具：MCIO 6 纜線 | 7a 主機板：MCIO 接頭 6 (MCIO6A) |
| 7b 主機板：MCIO 接頭 6 (MCIO6B) | ||
| 8 | 後方交換器纜線載具：MCIO 7 纜線 註
| 8a 主機板：MCIO 接頭 7 (MCIO7B) |
| 8b 主機板：MCIO 接頭 7 (MCIO7A) |
在 8U GPU 滑動箱中
信號線 (至主機板)
註
確保依照指示將纜線穿過纜線夾。

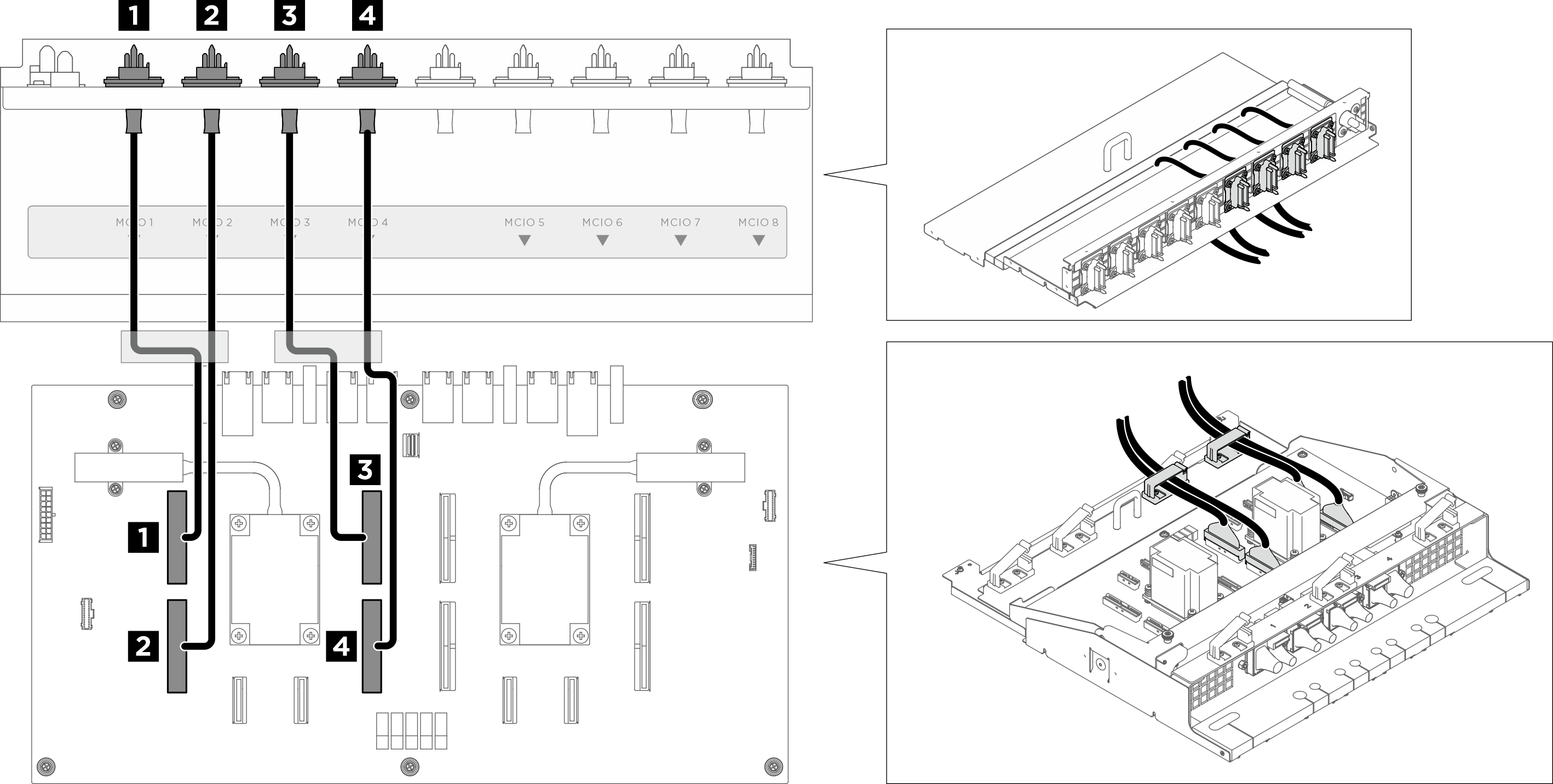

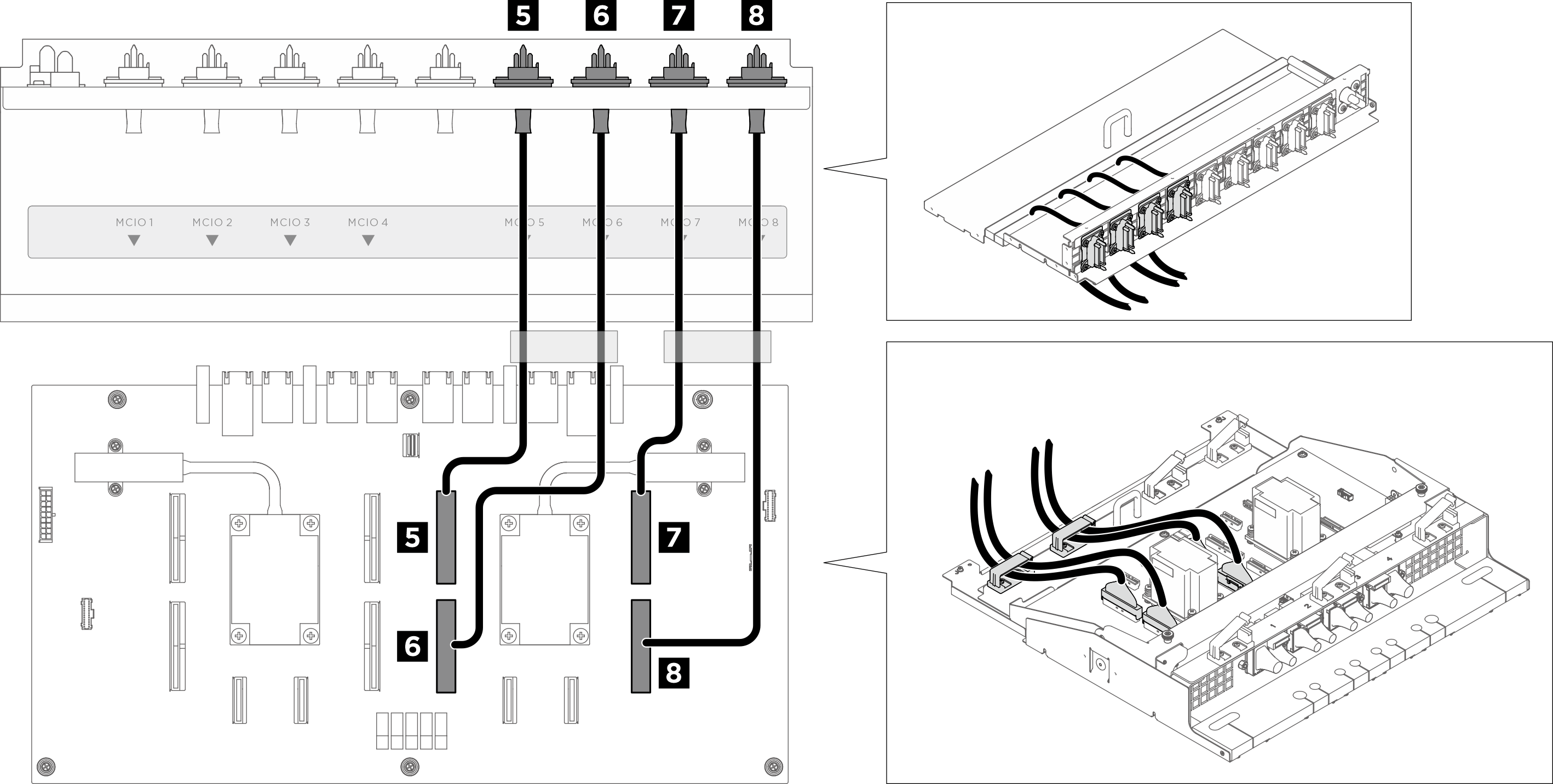

圖 2. PCIe 交換器板纜線佈線 (信號線)
| 纜線 | 從 | 到 | 標籤 |
|---|---|---|---|
| 1 | 前方 PCIe 交換器纜線載具：MCIO 1 纜線 | PCIe 交換器板：MCIO 接頭 1 (MCIO1) | MCIO 1 |
| 2 | 前方 PCIe 交換器纜線載具：MCIO 2 纜線 | PCIe 交換器板：MCIO 接頭 2 (MCIO2) | MCIO 2 |
| 3 | 前方 PCIe 交換器纜線載具：MCIO 3 纜線 | PCIe 交換器板：MCIO 接頭 3 (MCIO3) | MCIO 3 |
| 4 | 前方 PCIe 交換器纜線載具：MCIO 4 纜線 | PCIe 交換器板：MCIO 接頭 4 (MCIO4) | MCIO 4 |
| 5 | 前方 PCIe 交換器纜線載具：MCIO 5 纜線 | PCIe 交換器板：MCIO 接頭 5 (MCIO5) | MCIO 5 |
| 6 | 前方 PCIe 交換器纜線載具：MCIO 6 纜線 | PCIe 交換器板：MCIO 接頭 6 (MCIO6) | MCIO 6 |
| 7 | 前方 PCIe 交換器纜線載具：MCIO 7 纜線 | PCIe 交換器板：MCIO 接頭 7 (MCIO7) | MCIO 7 |
| 8 | 前方 PCIe 交換器纜線載具：MCIO 8 纜線 | PCIe 交換器板：MCIO 接頭 8 (MCIO8) | MCIO 8 |
信號線 (至 GPU 電源配送板)
註
確保按照指示將纜線穿過孔。

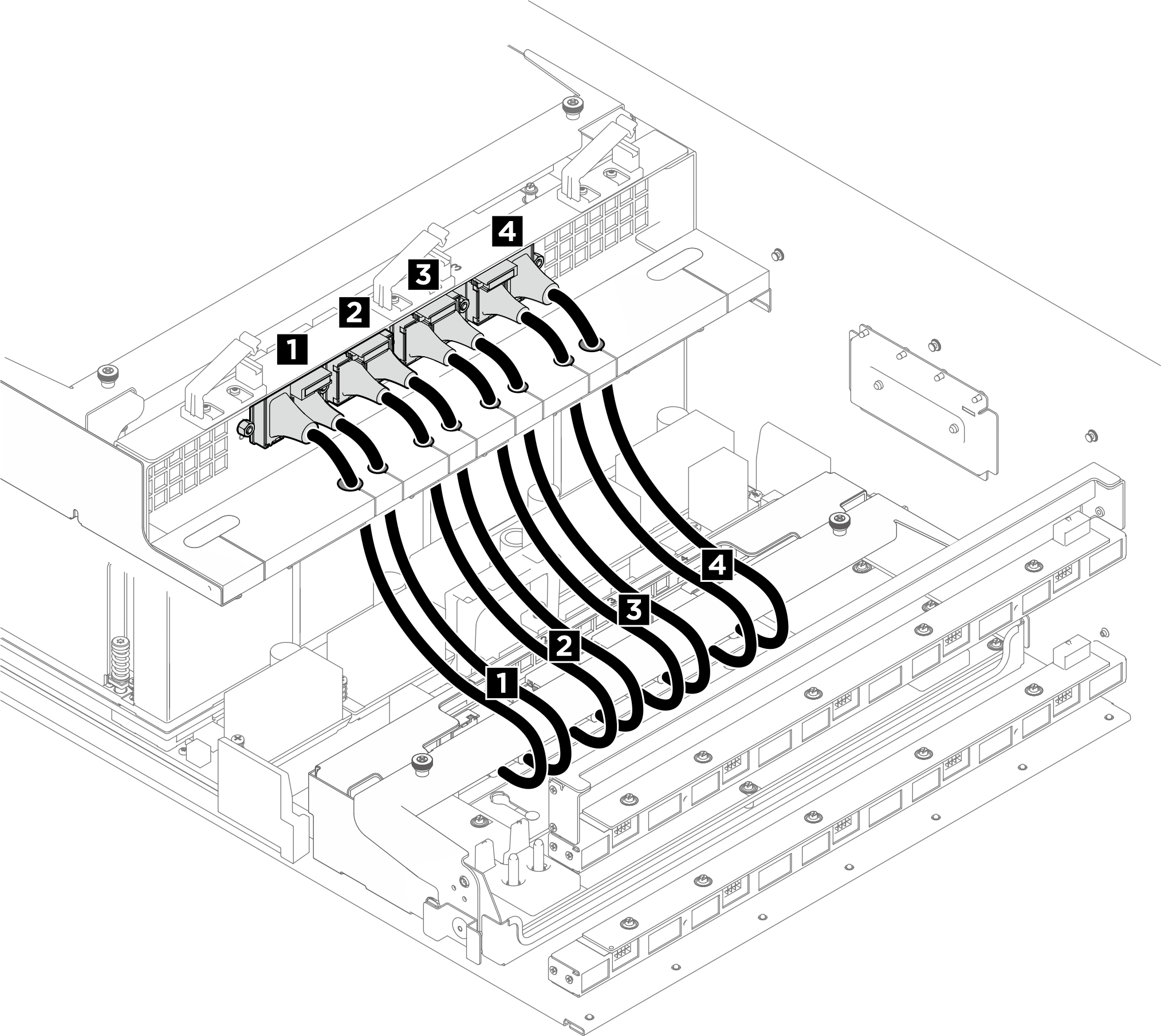

圖 3. PCIe 交換器板纜線佈線 (信號線)
| 纜線 | 從 | 到 |
|---|---|---|
| 1 | 纜線固定架框架和擋板組件：纜線 1 | GPU 電源配送板匣：纜線 1 |
| 2 | 纜線固定架框架和擋板組件：纜線 2 | GPU 電源配送板匣：纜線 2 |
| 3 | 纜線固定架框架和擋板組件：纜線 3 | GPU 電源配送板匣：纜線 3 |
| 4 | 纜線固定架框架和擋板組件：纜線 4 | GPU 電源配送板匣：纜線 4 |
GPU 管理纜線

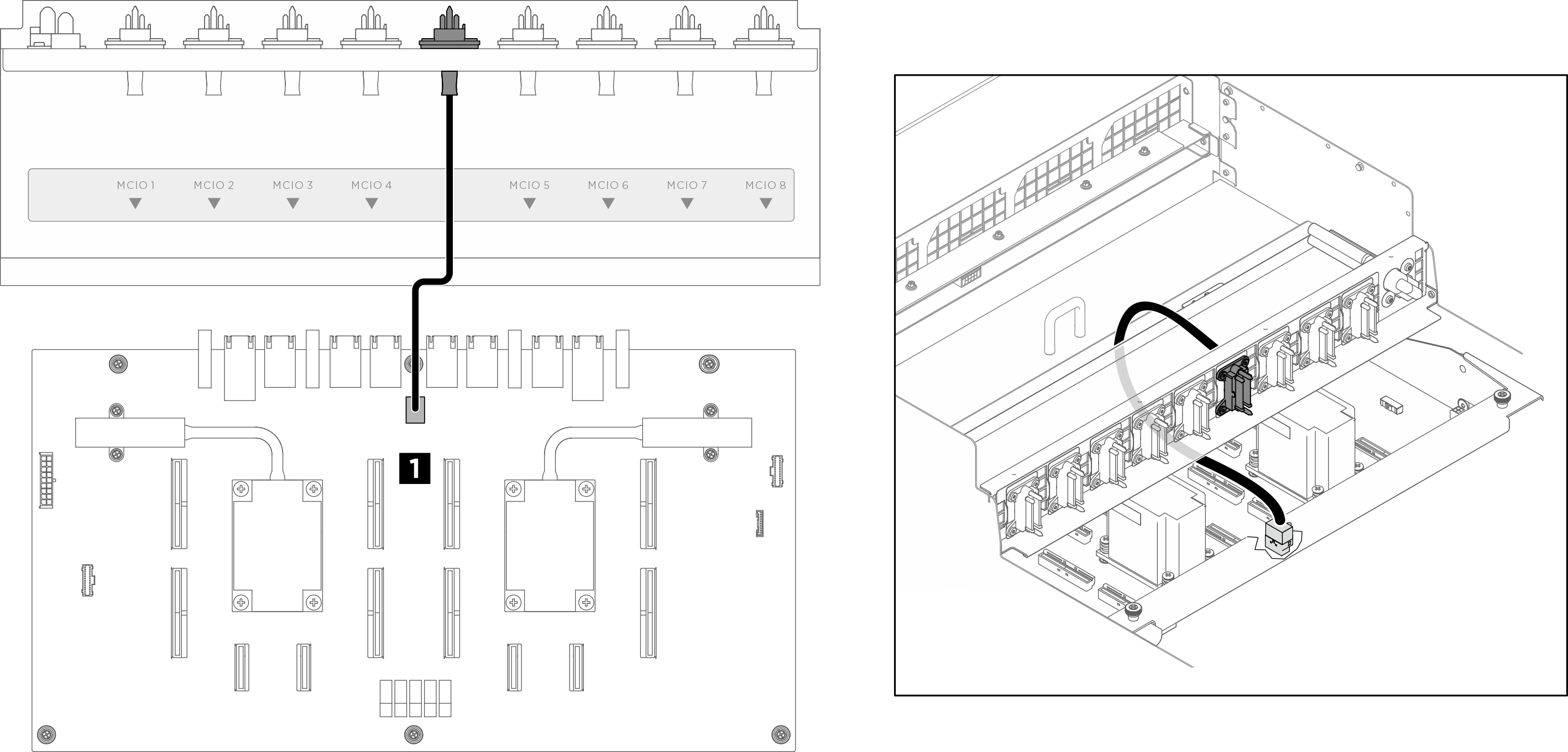

圖 4. PCIe 交換器板纜線佈線 (GPU 管理纜線)
| 纜線 | 從 | 到 |
|---|---|---|
| 1 | 前方 PCIe 交換器纜線載具：GPU 管理纜線 | PCIe 交換器板：GPU 管理接頭 |
如需在主機板上進行 GPU 管理纜線佈線，請參閱正面 I/O 模組和整合式診斷面板纜線佈線。
電源和側頻纜線
註
確保依照指示將纜線穿過纜線夾。

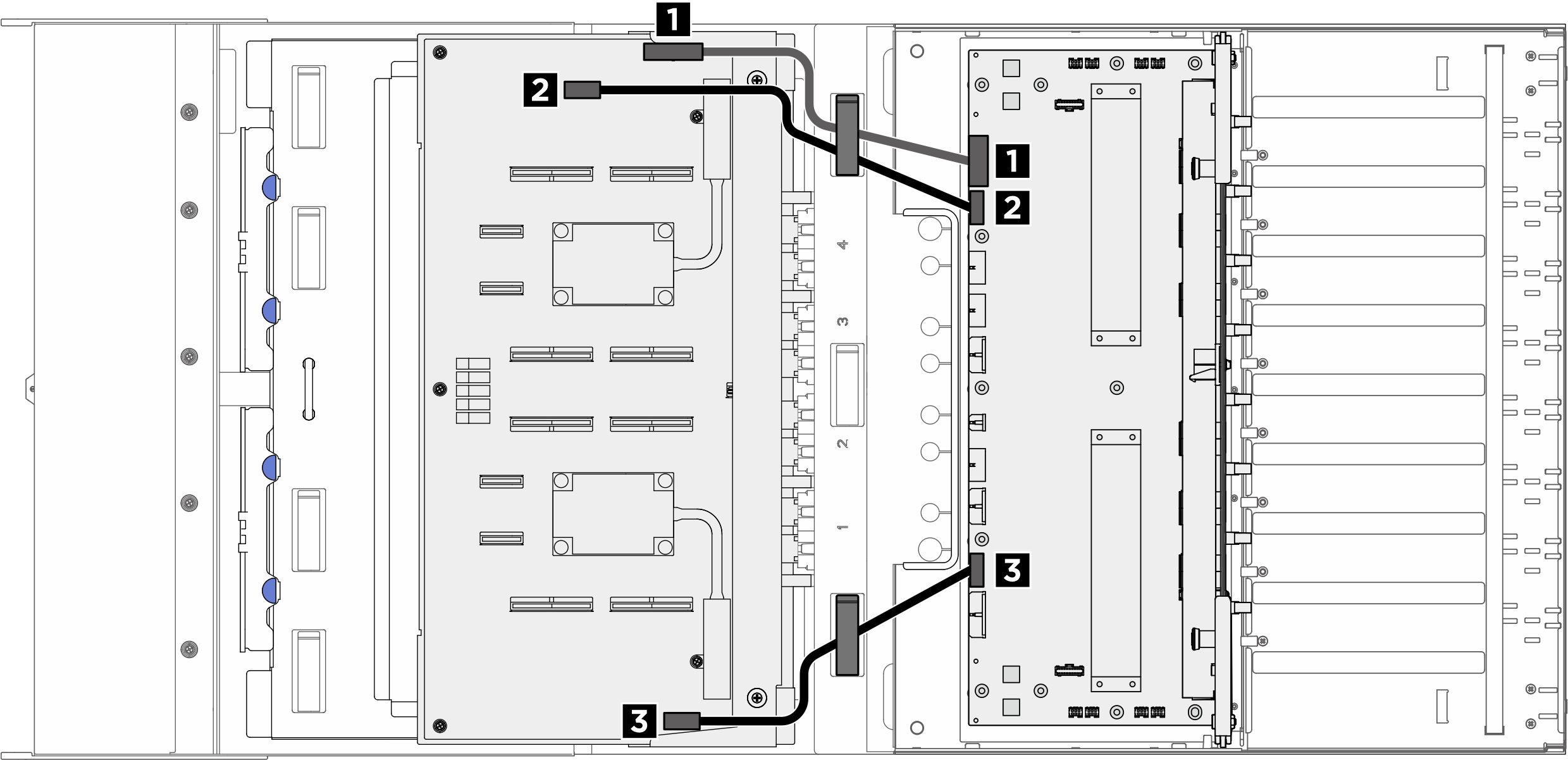

圖 5. PCIe 交換器板纜線佈線 (電源和側頻纜線)
| 纜線 | 從 | 到 |
|---|---|---|
| 1 | PCIe 交換器板：電源配送板電源接頭 (PDB PWR) | 電源配送板：PCIe 交換器板電源接頭 1 (F-RISER PWR1) |
| 2 | PCIe 交換器板：電源配送板側頻接頭 1 (PDB SB1) | 電源配送板：PCIe 交換器板側頻接頭 1 (SWSB1) |
| 3 | PCIe 交換器板：電源配送板側頻接頭 2 (PDB SB2) | 電源配送板：PCIe 交換器板側頻接頭 2 (SWSB2) |
