Disposición de los cables de la placa del conmutador PCIe

Use esta sección para comprender la disposición de los cables para la placa del conmutador PCIe.

En función de la ubicación, seleccione el plan de disposición correspondiente:

En la lanzadera de cálculo 2U

Cables de señal

Figura 1. Disposición de los cables de la placa del conmutador PCIe
Placa del conmutador PCIe cable routing (signal cables)
CableDesdeHasta
1Arnés de cables del conmutador posterior: Cable MCIO 11a Placa del sistema: conector MCIO 1 (MCIO1A)
1b Placa del sistema: Conector MCIO 1 (MCIO1B)
2Arnés de cables del conmutador posterior: Cable MCIO 92a Placa del sistema: Conector MCIO 9 (MCIO9A)
2b Placa del sistema: Conector MCIO 9 (MCIO9B)
3Arnés de cables del conmutador posterior: Cable MCIO 2
Nota
  • El extremo del cable A se conecta en el conector B.

  • El extremo del cable B se conecta en el conector A.

3a Placa del sistema: Conector MCIO 2 (MCIO2B)
3b Placa del sistema: Conector MCIO 2 (MCIO2A)
4Arnés de cables del conmutador posterior: Cable MCIO 34a Placa del sistema: Conector MCIO 3 (MCIO3A)
4b Placa del sistema: Conector MCIO 3 (MCIO3B)
5Arnés de cables del conmutador posterior: Cable MCIO 5
Nota
  • El extremo del cable A se conecta en el conector B.

  • El extremo del cable B se conecta en el conector A.

5a Placa del sistema: Conector MCIO 5 (MCIO5B)
5b Placa del sistema: Conector MCIO 5 (MCIO5A)
6Arnés de cables del conmutador posterior: Cable MCIO 106a Placa del sistema: Conector MCIO 10 (MCIO10A)
6b Placa del sistema: Conector MCIO 10 (MCIO10B)
7Arnés de cables del conmutador posterior: Cable MCIO 67a Placa del sistema: Conector MCIO 6 (MCIO6A)
7b Placa del sistema: Conector MCIO 6 (MCIO6B)
8Arnés de cables del conmutador posterior: Cable MCIO 7
Nota
  • El extremo del cable A se conecta en el conector B.

  • El extremo del cable B se conecta en el conector A.

8a Placa del sistema: Conector MCIO 7 (MCIO7B)
8b Placa del sistema: Conector MCIO 7 (MCIO7A)

En lanzadera de GPU 8U

Cables de señal (a la placa del sistema)

Nota
Asegúrese de pasar los cables a través de los clips para cables como se muestra.

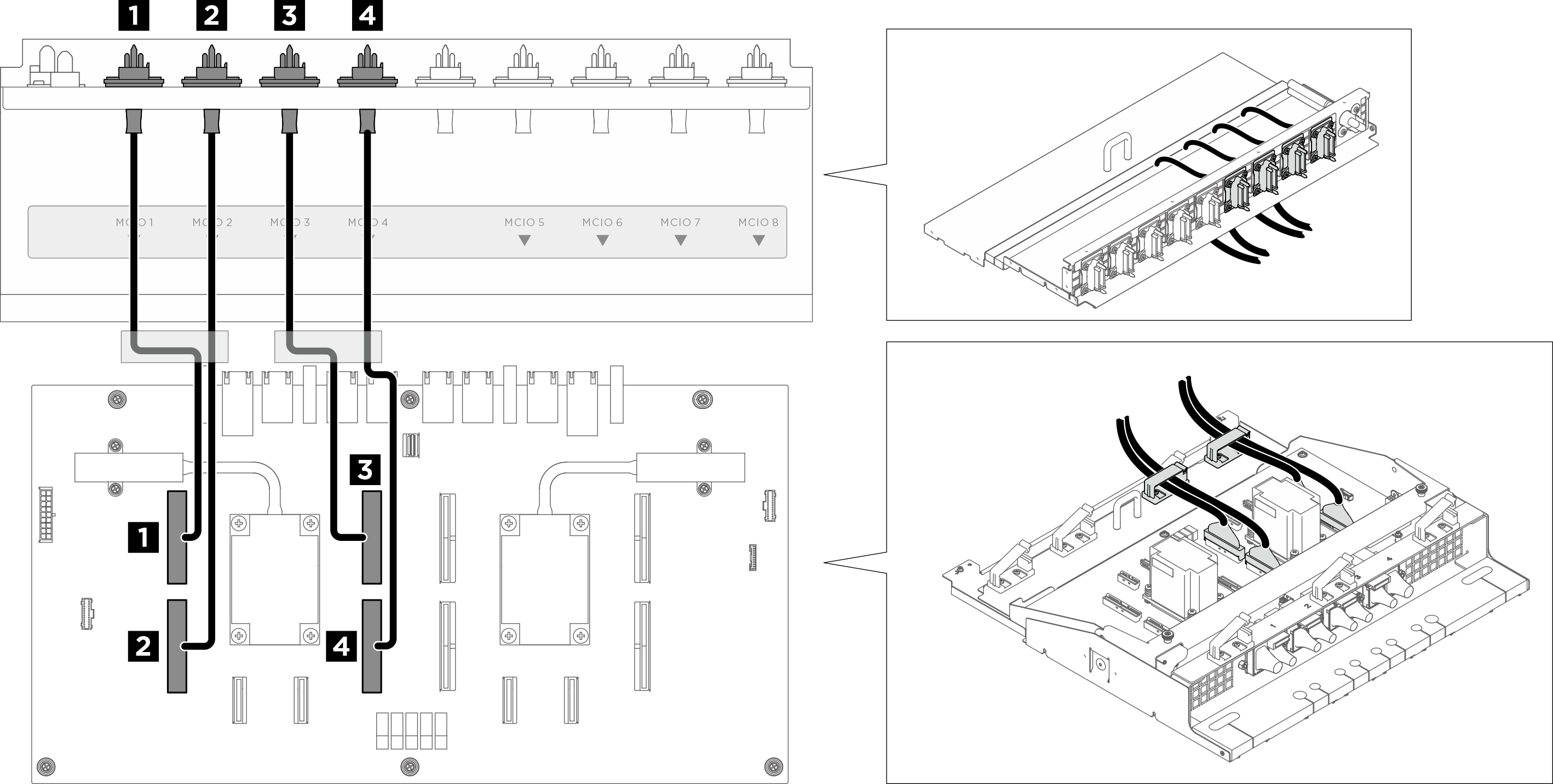

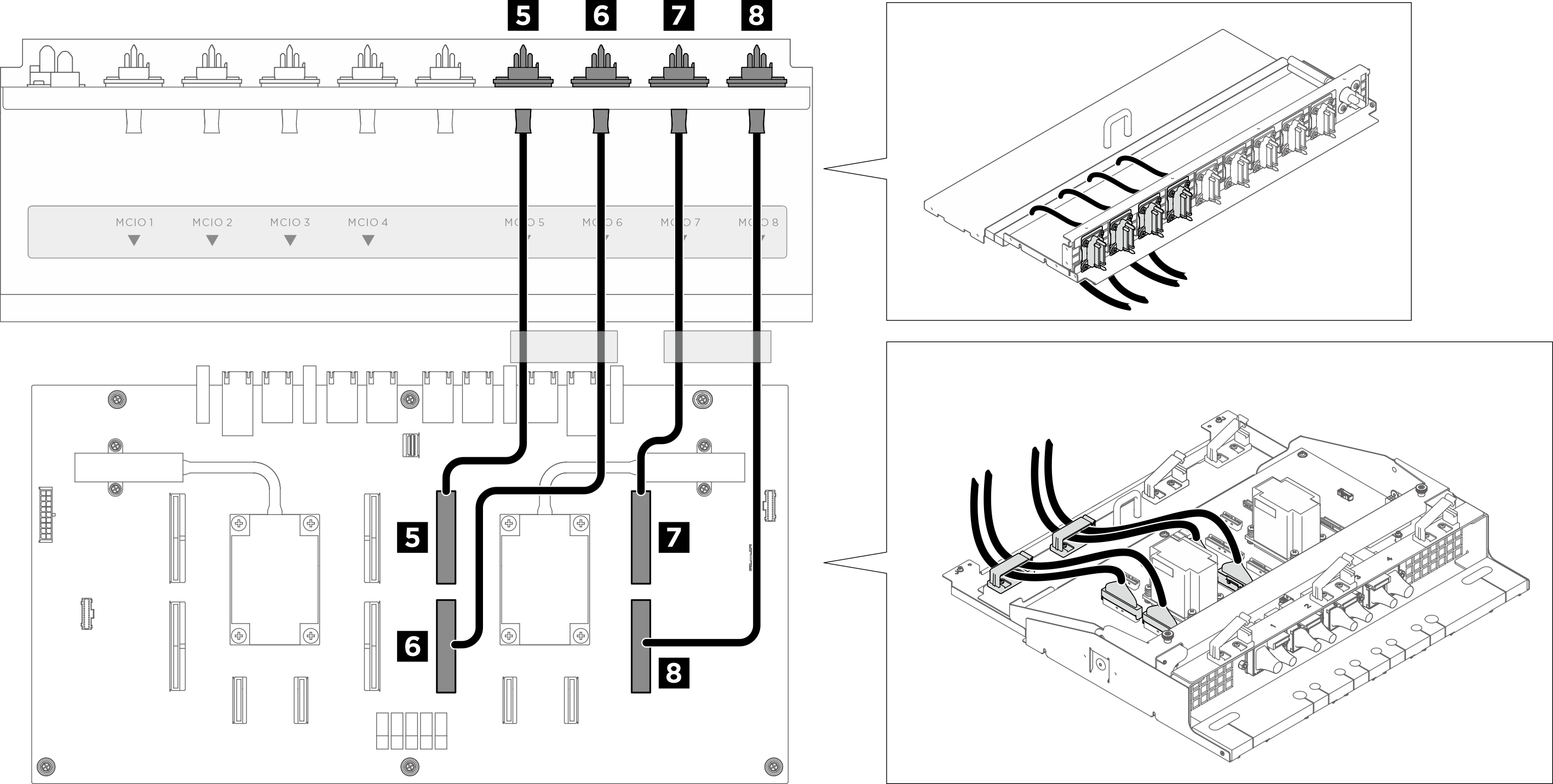

Figura 2. Disposición de los cables de la placa del conmutador PCIe (cables de señal)
PCIe switch board cable routing (signal cables)

PCIe switch board cable routing (signal cables)
CableDesdeHastaEtiqueta
1Arnés de cables del conmutador PCIe frontal: cable MCIO 1Placa de conmutador PCIe: conector MCIO 1 (MCIO1)MCIO 1
2Arnés de cables del conmutador PCIe frontal: cable MCIO 2Placa de conmutador PCIe: conector MCIO 2 (MCIO2)MCIO 2
3Arnés de cables del conmutador PCIe frontal: cable MCIO 3Placa de conmutador PCIe: conector MCIO 3 (MCIO3)MCIO 3
4Arnés de cables del conmutador PCIe frontal: cable MCIO 4Placa de conmutador PCIe: conector MCIO 4 (MCIO4)MCIO 4
5Arnés de cables del conmutador PCIe frontal: cable MCIO 5Placa de conmutador PCIe: conector MCIO 5 (MCIO5)MCIO 5
6Arnés de cables del conmutador PCIe frontal: cable MCIO 6Placa de conmutador PCIe: conector MCIO 6 (MCIO6)MCIO 6
7Arnés de cables del conmutador PCIe frontal: cable MCIO 7Placa de conmutador PCIe: conector MCIO 7 (MCIO7)MCIO 7
8Arnés de cables del conmutador PCIe frontal: cable MCIO 8Placa de conmutador PCIe: conector MCIO 8 (MCIO8)MCIO 8

Cables de señal (a la placa de distribución de alimentación de la GPU)

Nota
Asegúrese de pasar los cables a través de los orificios según las instrucciones.

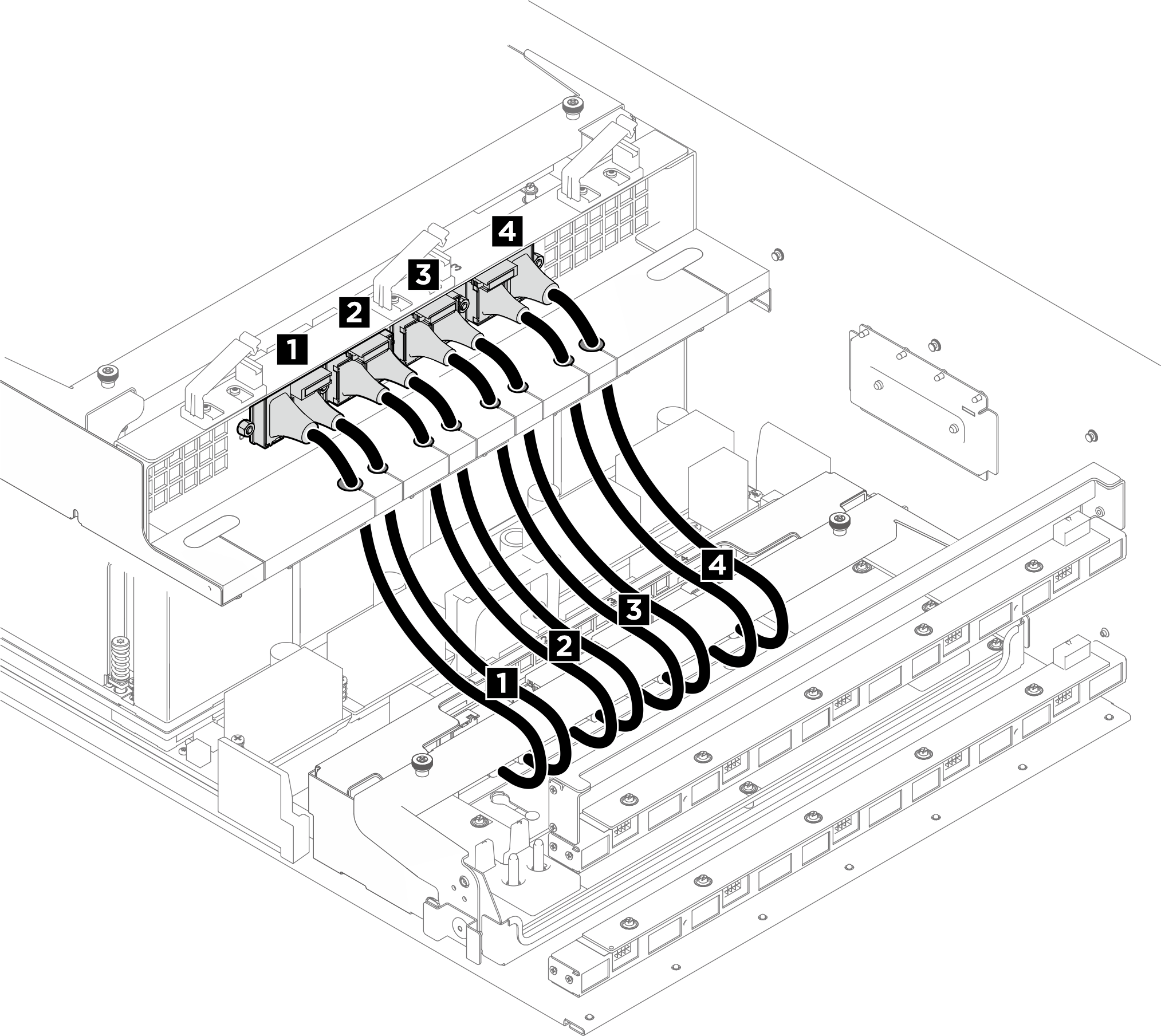

Figura 3. Disposición de los cables de la placa del conmutador PCIe (cables de señal)
PCIe switch board cable routing (signal cables)
CableDesdeHasta
1Conjunto de marco y deflector del soporte del cable: cable 1Bandeja de la placa de distribución de alimentación de la GPU: cable 1
2Conjunto de marco y deflector del soporte del cable: cable 2Bandeja de la placa de distribución de alimentación de la GPU: cable 2
3Conjunto de marco y deflector del soporte del cable: cable 3Bandeja de la placa de distribución de alimentación de la GPU: cable 3
4Conjunto de marco y deflector del soporte del cable: cable 4Bandeja de la placa de distribución de alimentación de la GPU: cable 4

Cable de gestión de GPU

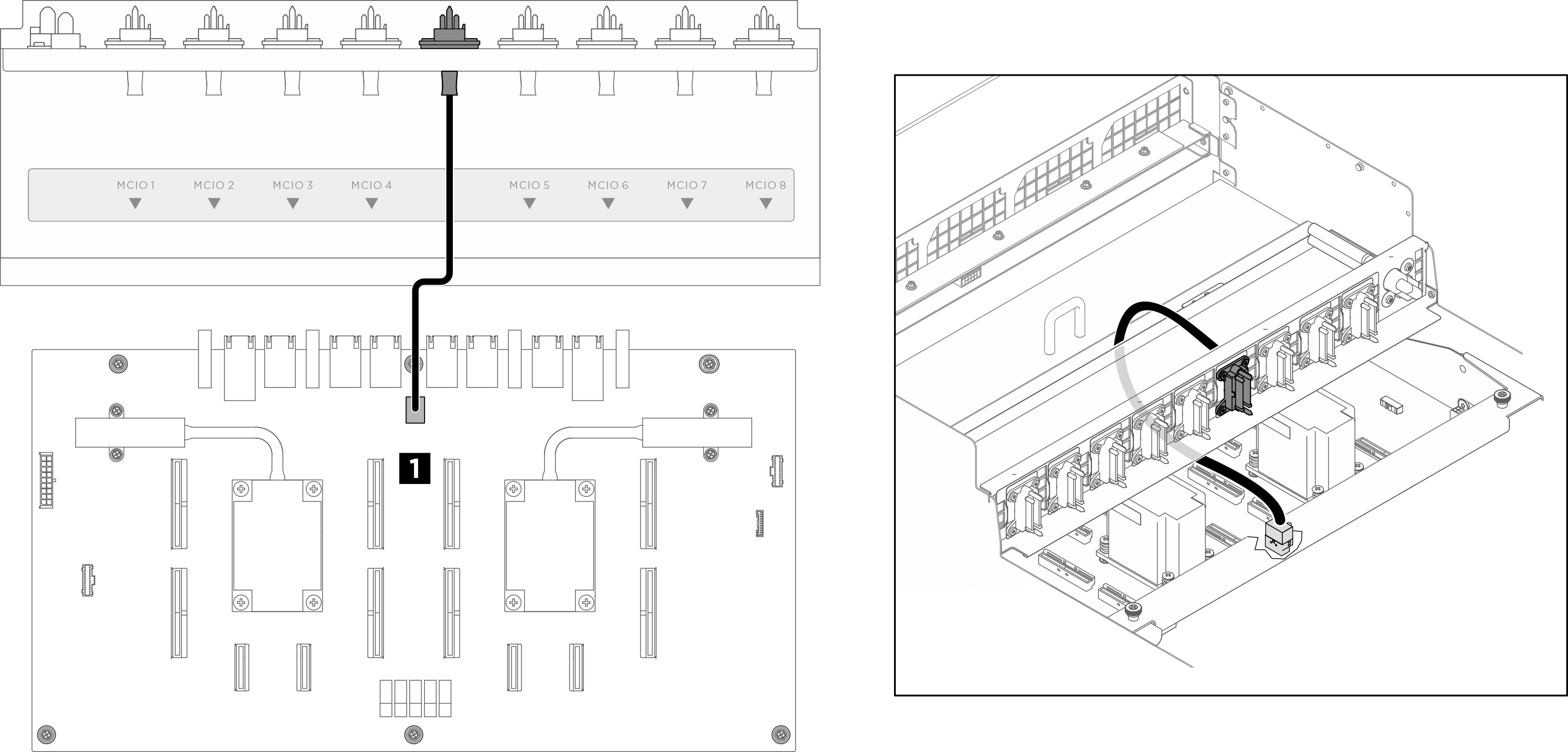

Figura 4. Disposición de los cables de la placa del conmutador PCIe (cable de gestión de GPU)
PCIe switch board cable routing (GPU management cable)
CableDesdeHasta
1Arnés de cables del conmutador PCIe frontal: cable de gestión de GPUPlaca de conmutador PCIe: conector de gestión de GPU

Para obtener información sobre la disposición de los cables de gestión de GPU en el conjunto de la placa del sistema, consulte Disposición de los cables del módulo de E/S frontal y del panel de diagnóstico integrado.

Cables de alimentación y banda lateral

Nota
Asegúrese de pasar los cables a través de los clips para cables como se muestra.

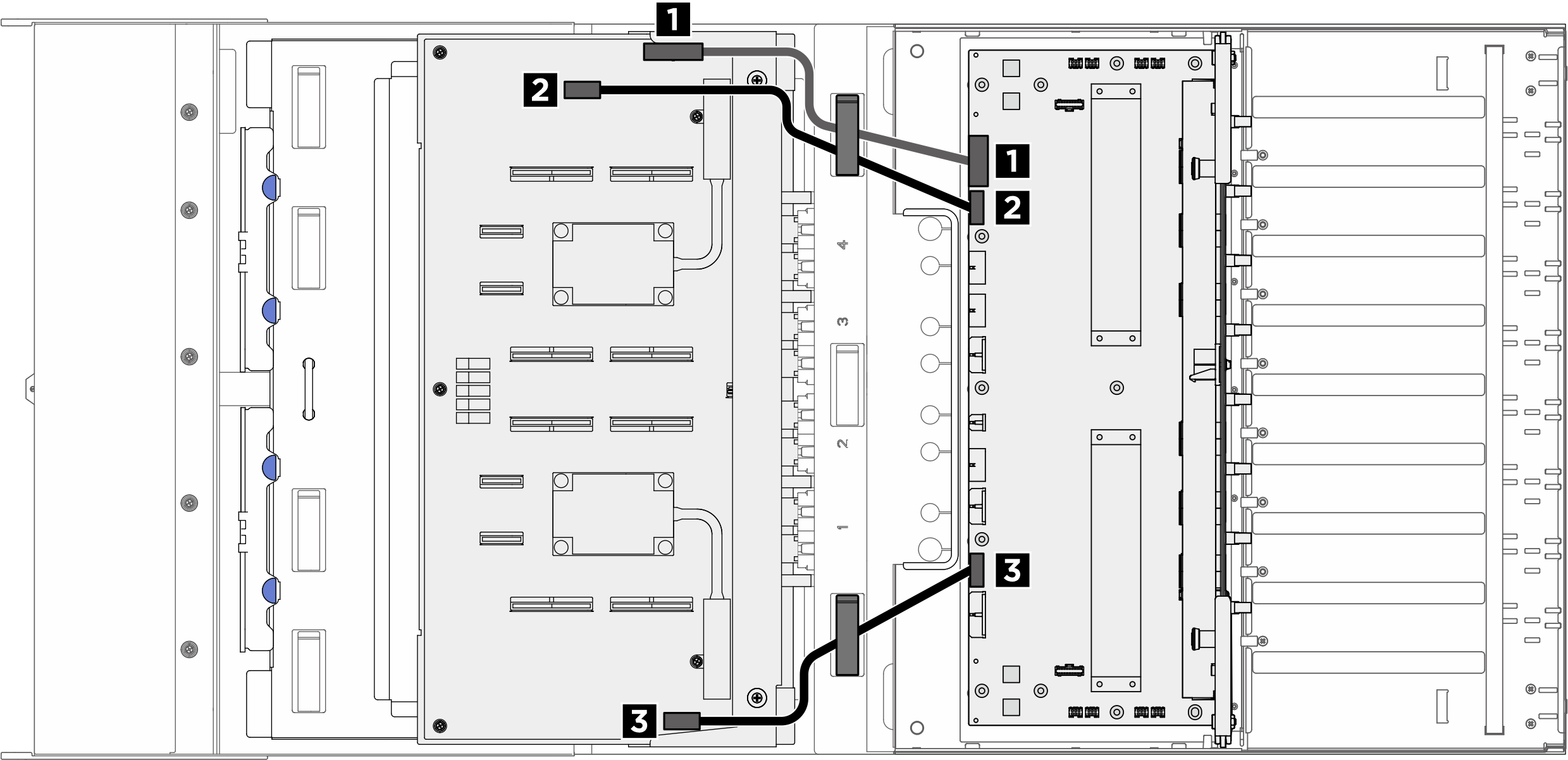

Figura 5. Disposición de los cables de la placa del conmutador PCIe (cables de alimentación y de banda lateral)
PCIe switch board cable routing (power and sideband cables)
CableDesdeHasta
1Placa del conmutador PCIe: conector de alimentación de distribución de alimentación (PDB PWR)Placa de distribución de alimentación: conector de alimentación de la placa del conmutador PCIe 1 (F-RISER PWR1)
2Placa de conmutador PCIe: conector de banda lateral 1 de la placa de distribución de alimentación (PDB SB1)Placa de distribución de alimentación: conector de banda lateral 1 del conmutador PCIe (SWSB1)
3Placa de conmutador PCIe: conector de banda lateral 2 de la placa de distribución de alimentación (PDB SB2)Placa de distribución de alimentación: conector de banda lateral 2 del conmutador PCIe (SWSB2)
