Instradamento dei cavi della scheda dello switch PCIe

Utilizzare questa sezione per comprendere l'instradamento dei cavi della scheda dello switch PCIe.

In base alla posizione, selezionare il piano di instradamento corrispondente:

Nello shuttle di elaborazione 2U

Cavi di segnale

Figura 1. Instradamento dei cavi della scheda dello switch PCIe
Scheda dello switch PCIe cable routing (signal cables)
CavoDaA
1Cablaggio dello switch posteriore: Cavo MCIO 11a Scheda di sistema: Connettore MCIO 1 (MCIO1A)
1b Scheda di sistema: Connettore MCIO 1 (MCIO1B)
2Cablaggio dello switch posteriore: Cavo MCIO 92a Scheda di sistema: Connettore MCIO 9 (MCIO9A)
2b Scheda di sistema: Connettore MCIO 9 (MCIO9B)
3Cablaggio dello switch posteriore: Cavo MCIO 2
Nota
  • L'estremità del cavo A si collega al connettore B.

  • L'estremità del cavo B si collega al connettore A.

3a Scheda di sistema: Connettore MCIO 2 (MCIO2B)
3b Scheda di sistema: Connettore MCIO 2 (MCIO2A)
4Cablaggio dello switch posteriore: Cavo MCIO 34a Scheda di sistema: Connettore MCIO 3 (MCIO3A)
4b Scheda di sistema: Connettore MCIO 3 (MCIO3B)
5Cablaggio dello switch posteriore: Cavo MCIO 5
Nota
  • L'estremità del cavo A si collega al connettore B.

  • L'estremità del cavo B si collega al connettore A.

5a Scheda di sistema: Connettore MCIO 5 (MCIO5B)
5b Scheda di sistema: Connettore MCIO 5 (MCIO5A)
6Cablaggio dello switch posteriore: Cavo MCIO 106a Scheda di sistema: Connettore MCIO 10 (MCIO10A)
6b Scheda di sistema: Connettore MCIO 10 (MCIO10B)
7Cablaggio dello switch posteriore: Cavo MCIO 67a Scheda di sistema: Connettore MCIO 6 (MCIO6A)
7b Scheda di sistema: Connettore MCIO 6 (MCIO6B)
8Cablaggio dello switch posteriore: Cavo MCIO 7
Nota
  • L'estremità del cavo A si collega al connettore B.

  • L'estremità del cavo B si collega al connettore A.

8a Scheda di sistema: Connettore MCIO 7 (MCIO7B)
8b Scheda di sistema: Connettore MCIO 7 (MCIO7A)

Nello shuttle GPU 8U

Cavi di segnale (alla scheda di sistema)

Nota
Assicurarsi di instradare i cavi attraverso i fermacavi come indicato.

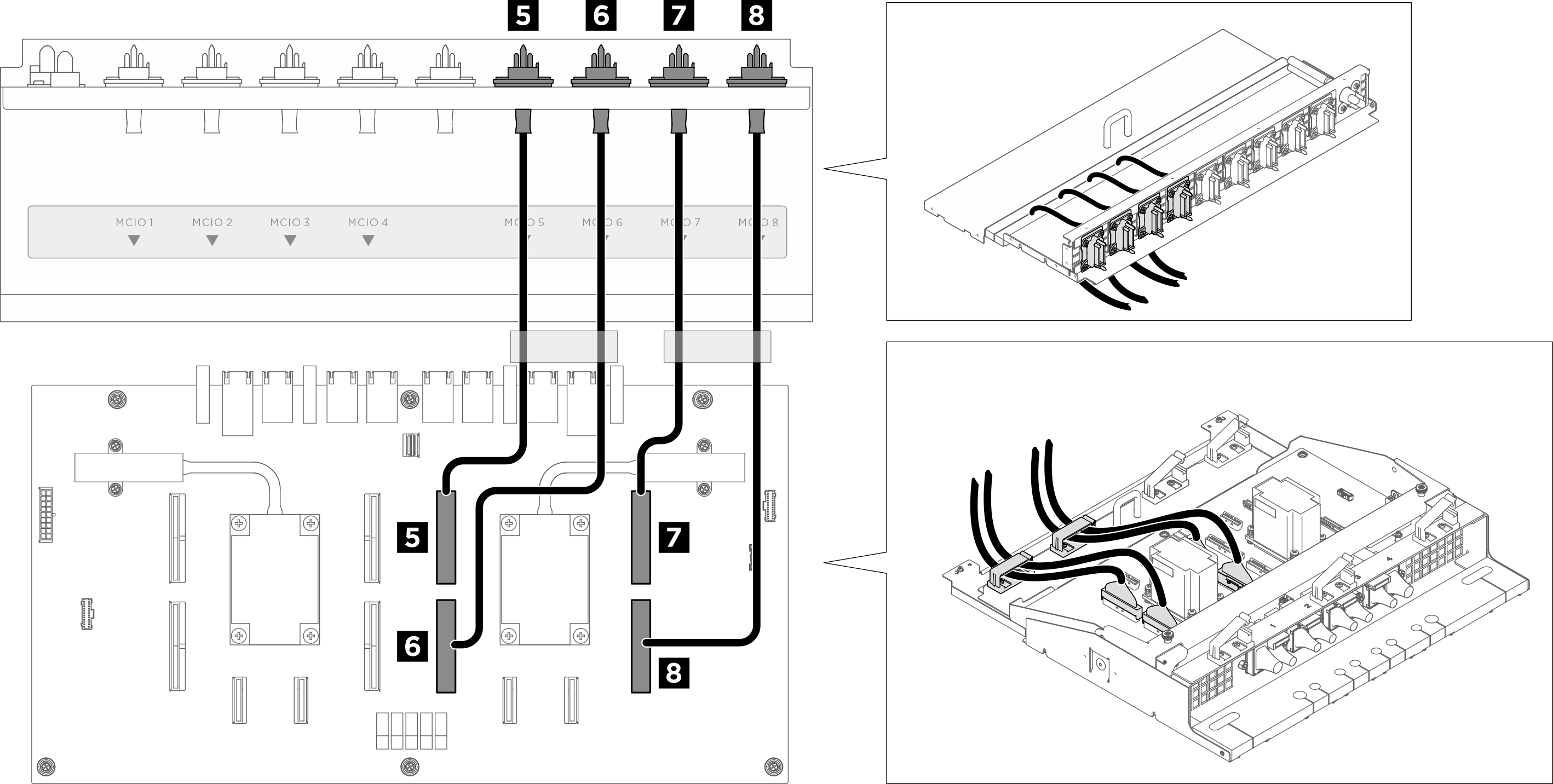

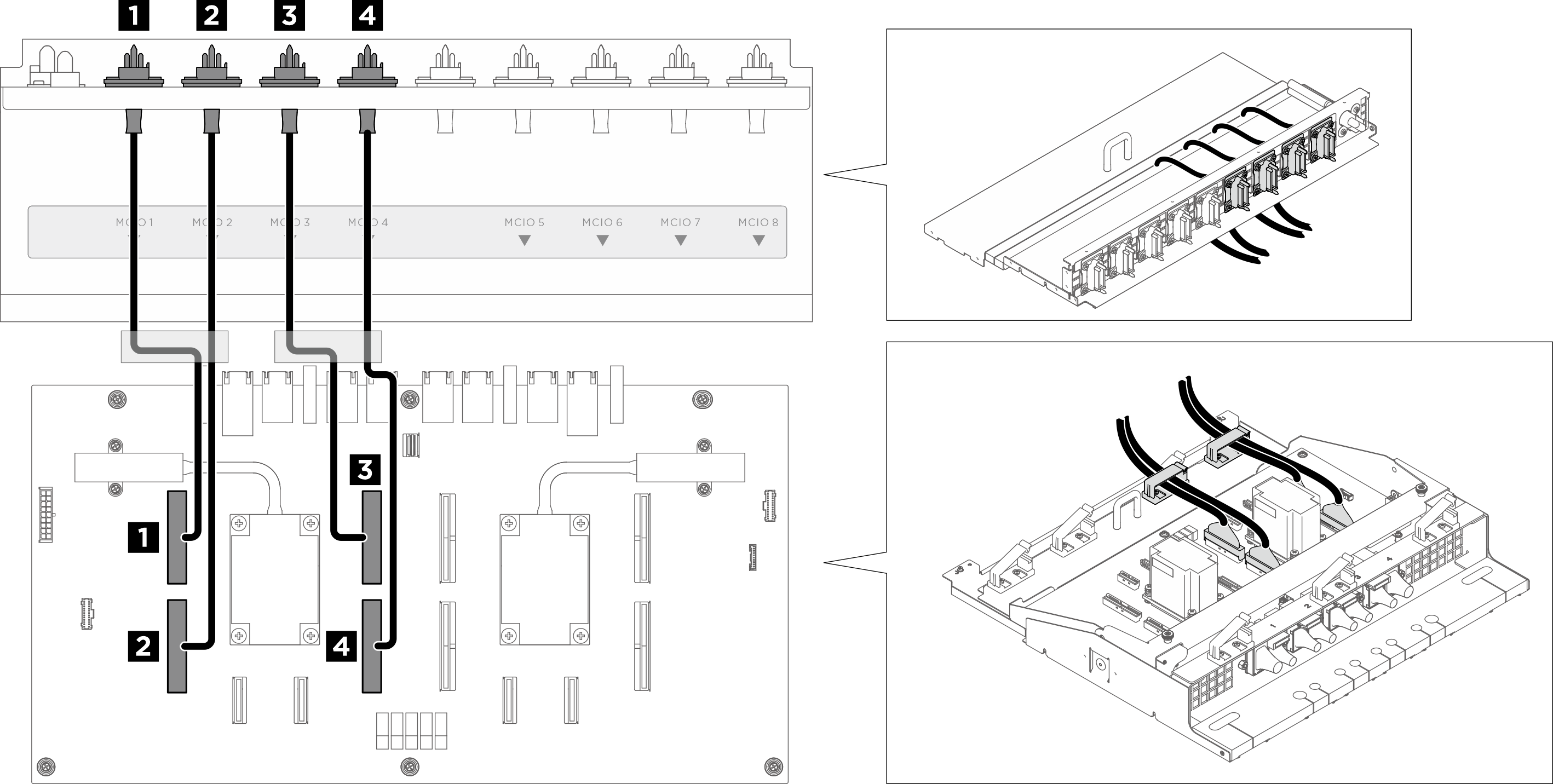

Figura 2. Instradamento dei cavi della scheda dello switch PCIe (cavi di segnale)
PCIe switch board cable routing (signal cables)

PCIe switch board cable routing (signal cables)
CavoDaAEtichetta
1Cablaggio dello switch PCIe anteriore: Cavo MCIO 1Scheda dello switch PCIe: Connettore MCIO 1 (MCIO1)MCIO 1
2Cablaggio dello switch PCIe anteriore: Cavo MCIO 2Scheda dello switch PCIe: Connettore MCIO 2 (MCIO2)MCIO 2
3Cablaggio dello switch PCIe anteriore: Cavo MCIO 3Scheda dello switch PCIe: Connettore MCIO 3 (MCIO3)MCIO 3
4Cablaggio dello switch PCIe anteriore: Cavo MCIO 4Scheda dello switch PCIe: Connettore MCIO 4 (MCIO4)MCIO 4
5Cablaggio dello switch PCIe anteriore: Cavo MCIO 5Scheda dello switch PCIe: Connettore MCIO 5 (MCIO5)MCIO 5
6Cablaggio dello switch PCIe anteriore: Cavo MCIO 6Scheda dello switch PCIe: Connettore MCIO 6 (MCIO6)MCIO 6
7Cablaggio dello switch PCIe anteriore: Cavo MCIO 7Scheda dello switch PCIe: Connettore MCIO 7 (MCIO7)MCIO 7
8Cablaggio dello switch PCIe anteriore: Cavo MCIO 8Scheda dello switch PCIe: Connettore MCIO 8 (MCIO8)MCIO 8

Cavi di segnale (alla scheda di distribuzione dell'alimentazione della GPU)

Nota
Assicurarsi di instradare i cavi attraverso i fori come indicato.

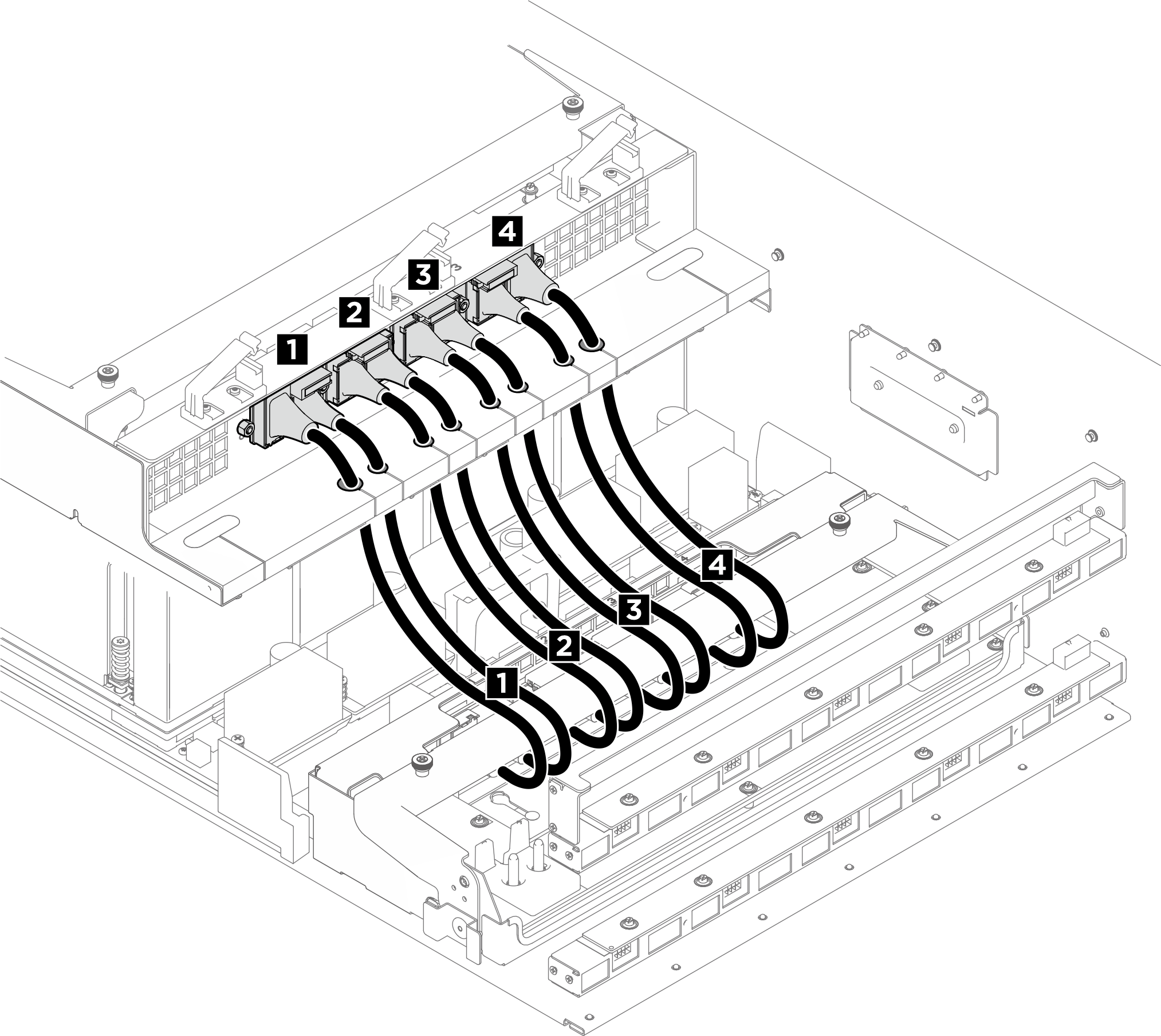

Figura 3. Instradamento dei cavi della scheda dello switch PCIe (cavi di segnale)
PCIe switch board cable routing (signal cables)
CavoDaA
1Telaio del fermacavo e assieme del deflettore: Cavo 1Vassoio della scheda di distribuzione dell'alimentazione della GPU: Cavo 1
2Telaio del fermacavo e assieme del deflettore: Cavo 2Vassoio della scheda di distribuzione dell'alimentazione della GPU: Cavo 2
3Telaio del fermacavo e assieme del deflettore: Cavo 3Vassoio della scheda di distribuzione dell'alimentazione della GPU: Cavo 3
4Telaio del fermacavo e assieme del deflettore: Cavo 4Vassoio della scheda di distribuzione dell'alimentazione della GPU: Cavo 4

Cavo di gestione GPU

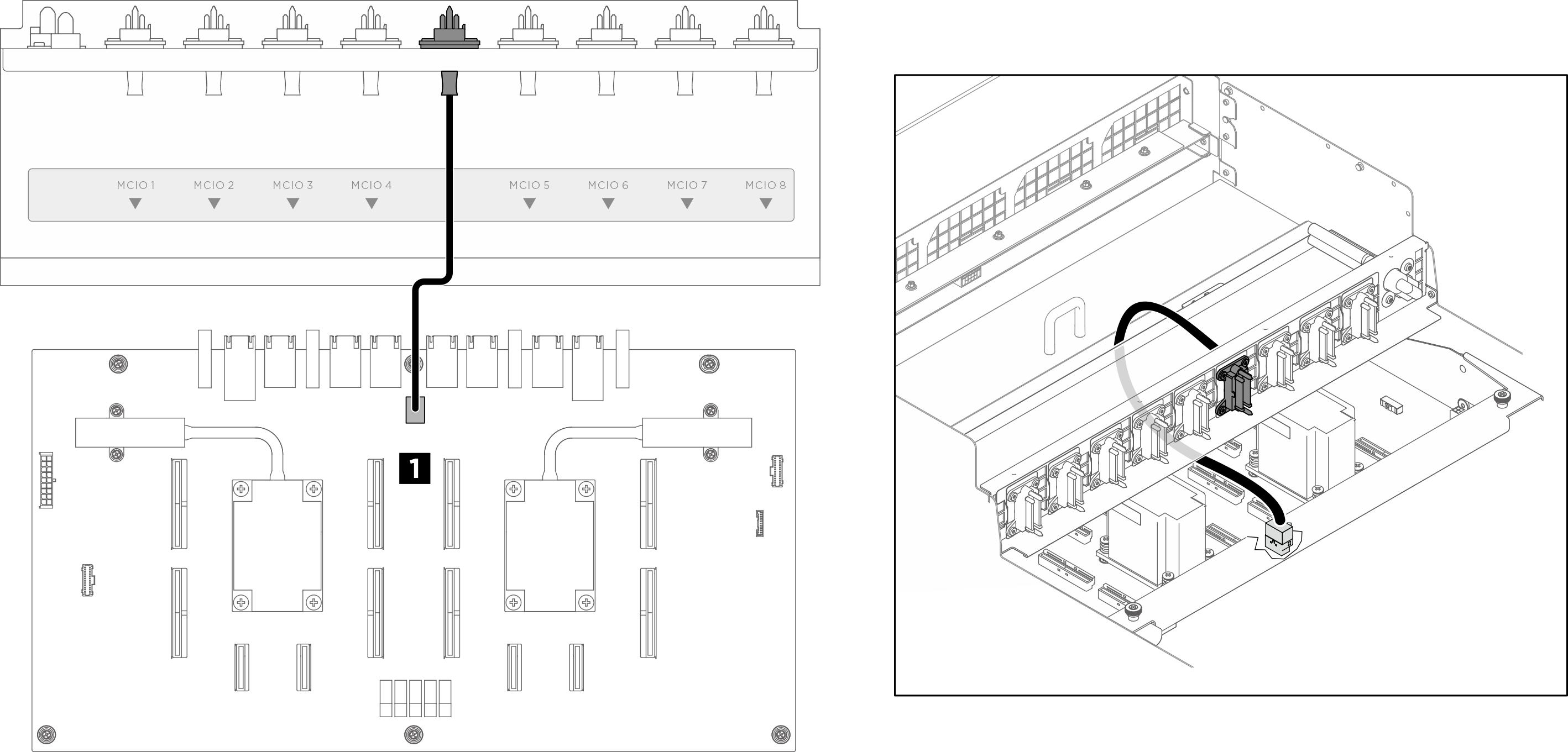

Figura 4. Instradamento dei cavi della scheda dello switch PCIe (cavo di gestione GPU)
PCIe switch board cable routing (GPU management cable)
CavoDaA
1Cablaggio dello switch PCIe anteriore: Cavo di gestione GPUScheda switch PCIe: Connettore di gestione GPU

Per informazioni sull'instradamento dei cavi di gestione GPU sull'assieme della scheda di sistema, vedere Instradamento dei cavi del modulo I/O anteriore e del pannello di diagnostica integrato.

Cavi di alimentazione e laterali

Nota
Assicurarsi di instradare i cavi attraverso i fermacavi come indicato.

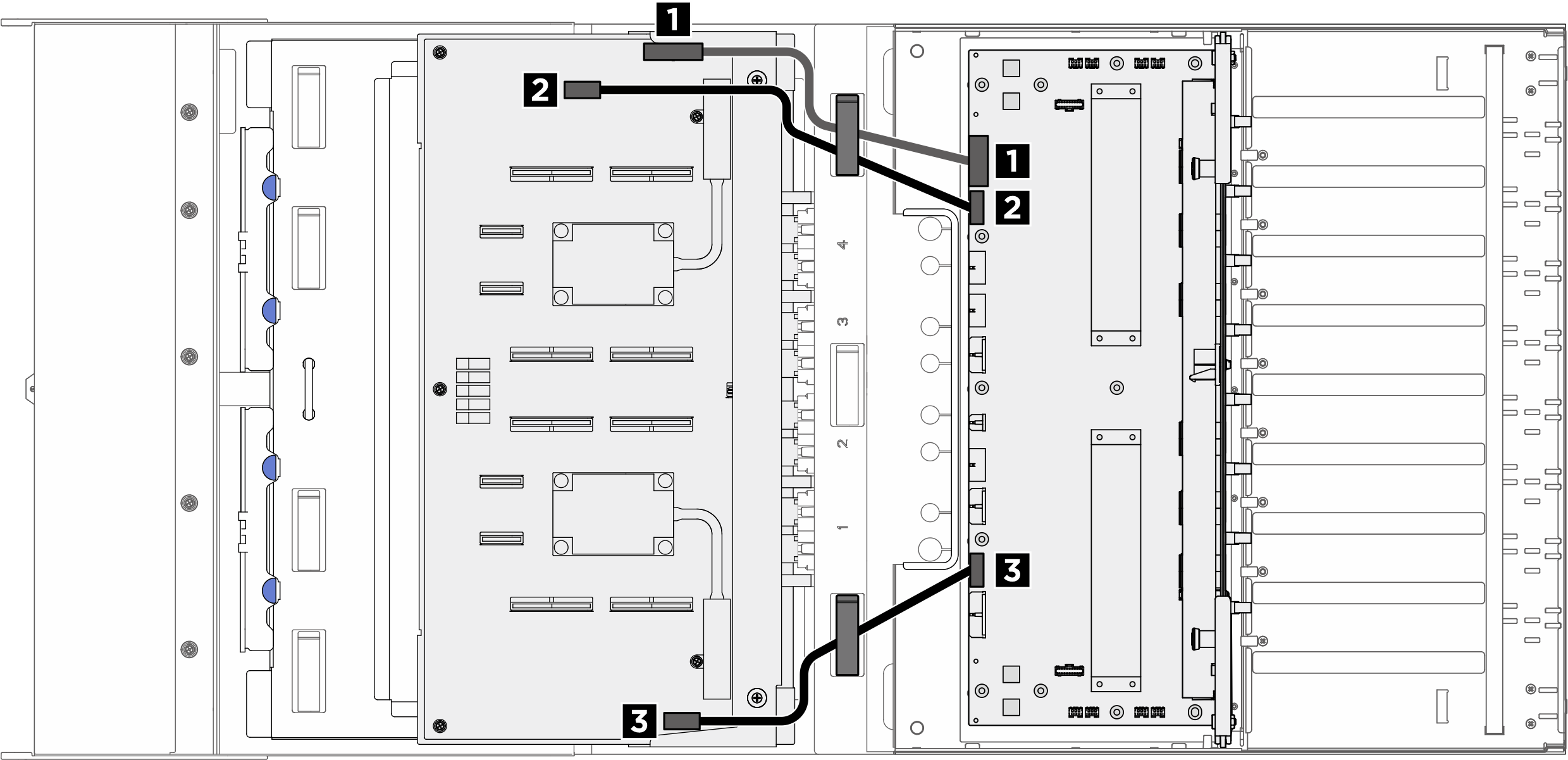

Figura 5. Instradamento dei cavi della scheda dello switch PCIe (cavi di alimentazione e laterali)
PCIe switch board cable routing (power and sideband cables)
CavoDaA
1Scheda dello switch PCIe: Connettore di alimentazione della scheda di distribuzione dell'alimentazione (PDB PWR)Scheda dello switch PCIe: Connettore di alimentazione 1 della scheda di distribuzione dell'alimentazione (F-RISER PWR1)
2Scheda dello switch PCIe: Connettore laterale 1 della scheda di distribuzione dell'alimentazione (PDB SB1)Scheda di distribuzione dell'alimentazione: Connettore laterale 1 della scheda dello switch PCIe (SWSB1)
3Scheda dello switch PCIe: Connettore laterale 2 della scheda di distribuzione dell'alimentazione (PDB SB2)Scheda di distribuzione dell'alimentazione: Connettore laterale 2 della scheda dello switch PCIe (SWSB2)
