ケーブル・ホルダー・フレームとバッフル・アセンブリーの取り付け
ケーブル・ホルダー・フレームとバッフル・アセンブリーを取り付けるには、このセクションの説明に従ってください。この手順は、トレーニングを受けた技術者が行う必要があります。
このタスクについて
重要
- 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
- コンポーネントが入っている帯電防止パッケージを、サーバーの塗装されていない金属面に接触させます。次に、それをパッケージから取り出し、帯電防止板の上に置きます。
- この手順は 2 人で実行する必要があります。また、最大 400 ポンド (181kg) を支えることができるリフト・デバイス 1 台が必要です。リフト・デバイスがまだ手元にない場合、Lenovo では Data Center Solution Configurator で購入していただける Genie Lift GL-8 material lift をご用意しています。Genie Lift GL-8 material lift を注文される際は、フットリリース・ブレーキとロード・プラットフォームが含まれていることを確認してください。
手順
- ケーブル・ホルダー・フレームとバッフル・アセンブリーを取り付けます。

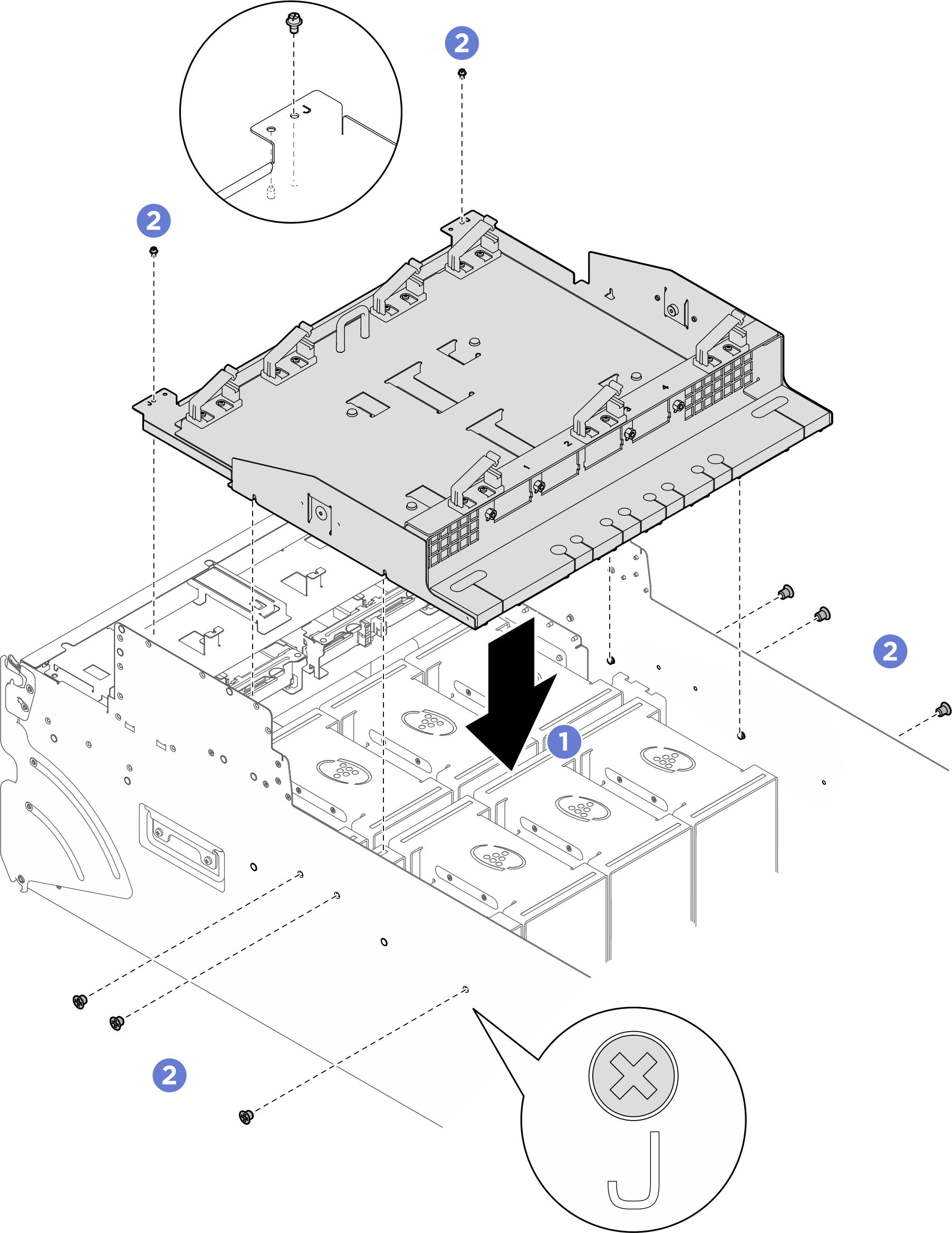

アセンブリーを 8U GPU シャトルのガイド・ピンに合わせます。次に、アセンブリーを、しっかり固定されるまで 8U GPU シャトルに置きます。
アセンブリーと 8U GPU シャトルの両側にある J とマークされた 8 個のねじ穴の位置を確認し、8 本のねじを締めてアセンブリーを固定します。図 1. ケーブル・ホルダー・フレームおよびバッフル・アセンブリーの取り付け

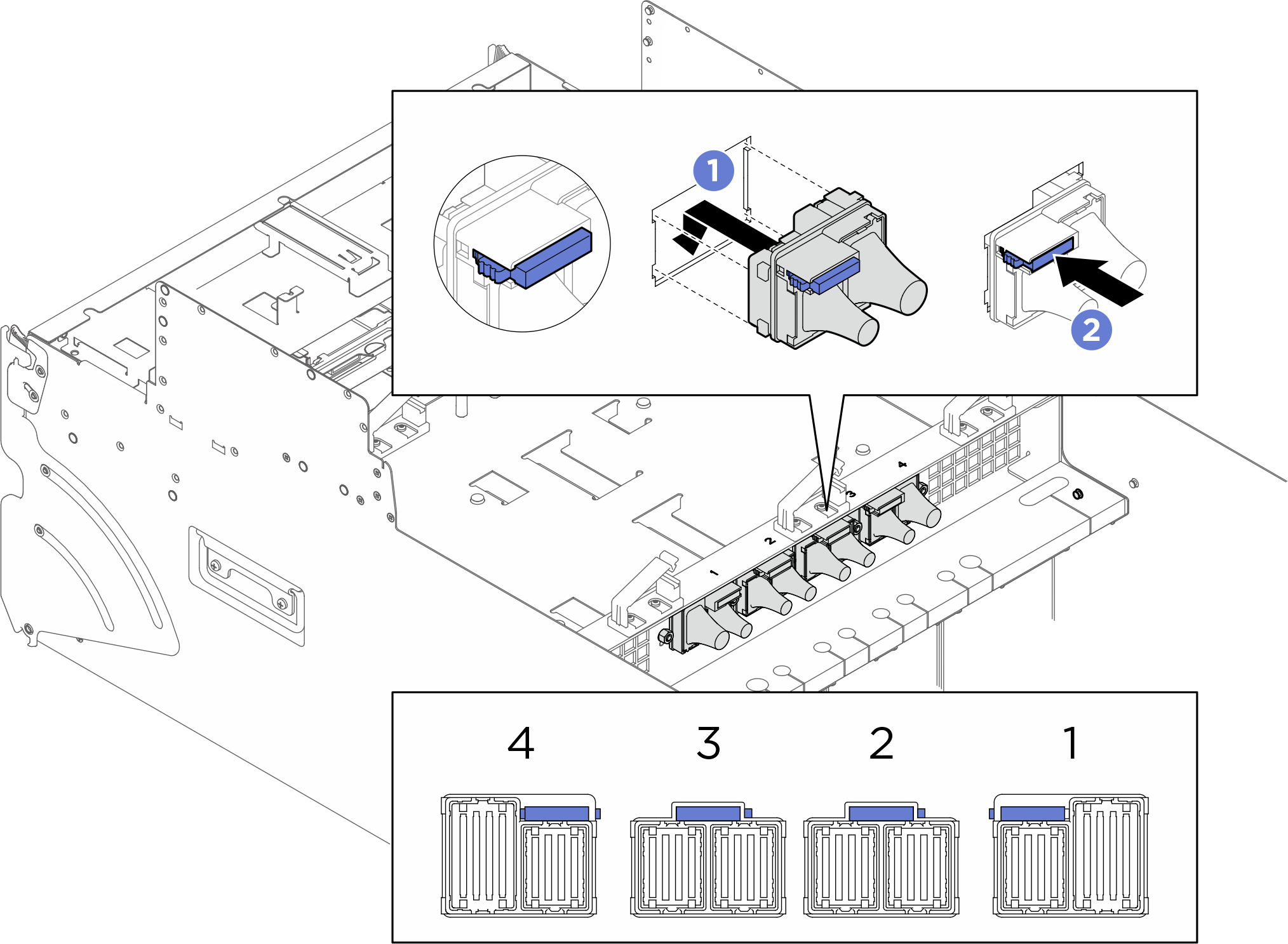

- ケーブルをケーブル・ホルダー・フレームおよびバッフル・アセンブリーに取り付けます。注ケーブルが正しい向きで取り付けられていることを確認してください。対応する向きについては、下の図を参照してください。
- ケーブルをポート・フレームに位置合わせし、ケーブルを下ろしてアセンブリーに取り付けます。
- 青色のラッチをスライドさせて、ケーブルを所定の位置にロックします。図 2. ケーブルの取り付け
終了後
- PCIe スイッチ・トレイを再度取り付けます。PCIe スイッチ・トレイの取り付けを参照してください。
- 前面 PCIe スイッチ・ケーブル・ハーネスを再度取り付けます。前面 PCIe スイッチ・ケーブル・ハーネスの取り付けを参照してください。
- 内蔵診断パネルを再度取り付けます。内蔵診断パネルの取り付けを参照してください。
- 前面ファン・ケージを再度取り付けます。前面ファン・ケージの取り付けを参照してください。
- I/O カバーを再度取り付けます。I/O カバーの取り付けを参照してください。
- ケーブル・カバーを再度取り付けます。ケーブル・カバーの取り付けを参照してください。
- 8U GPU シャトルを再度取り付けます。8U GPU シャトルの取り付けを参照してください。
- すべての 2.5 型 ホット・スワップ・ドライブまたはドライブ・ベイ・フィラー (搭載されている場合) をドライブ・ベイに再度取り付けます。2.5 型ホット・スワップ・ドライブの取り付け
- すべての前面ファンを再度取り付けます。前面ホット・スワップ・ファンの取り付けを参照してください。
- すべてのパワー・サプライ・ユニットを再取り付けします。ホット・スワップ・パワー・サプライ・ユニットの取り付けを参照してください。
- 部品交換を完了します。部品交換の完了を参照してください。
