Installazione del telaio del fermacavo e dell'assieme del deflettore

Seguire le istruzioni riportate in questa sezione per installare il telaio del fermacavo e l'assieme del deflettore. La procedura deve essere eseguita da un tecnico qualificato.

Informazioni su questa attività

Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
  • Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuoverlo dall'involucro e posizionarlo su una superficie antistatica.
  • Per eseguire questa procedura sono necessarie due persone e un dispositivo di sollevamento in grado di supportare fino a 400 libbre (181 kg). Se non si dispone già di un dispositivo di sollevamento, Lenovo offre la Genie Lift GL-8 material lift che può essere acquistata in Data Center Solution Configurator. Assicurarsi di includere il freno a pedale e la piattaforma di carico al momento dell'ordine Genie Lift GL-8 material lift.

Procedura

  1. Installare il telaio del fermacavo e l'assieme del deflettore.
    1. Allineare l'assieme ai piedini della guida sullo shuttle della GPU 8U, quindi posizionare l'assieme nello shuttle della GPU 8U finché non è bloccato saldamente in posizione.
    2. Individuare gli otto fori per viti contrassegnati con J sull'assieme e su entrambi i lati dello shuttle della GPU 8U, quindi stringere le otto viti per fissare l'assieme.

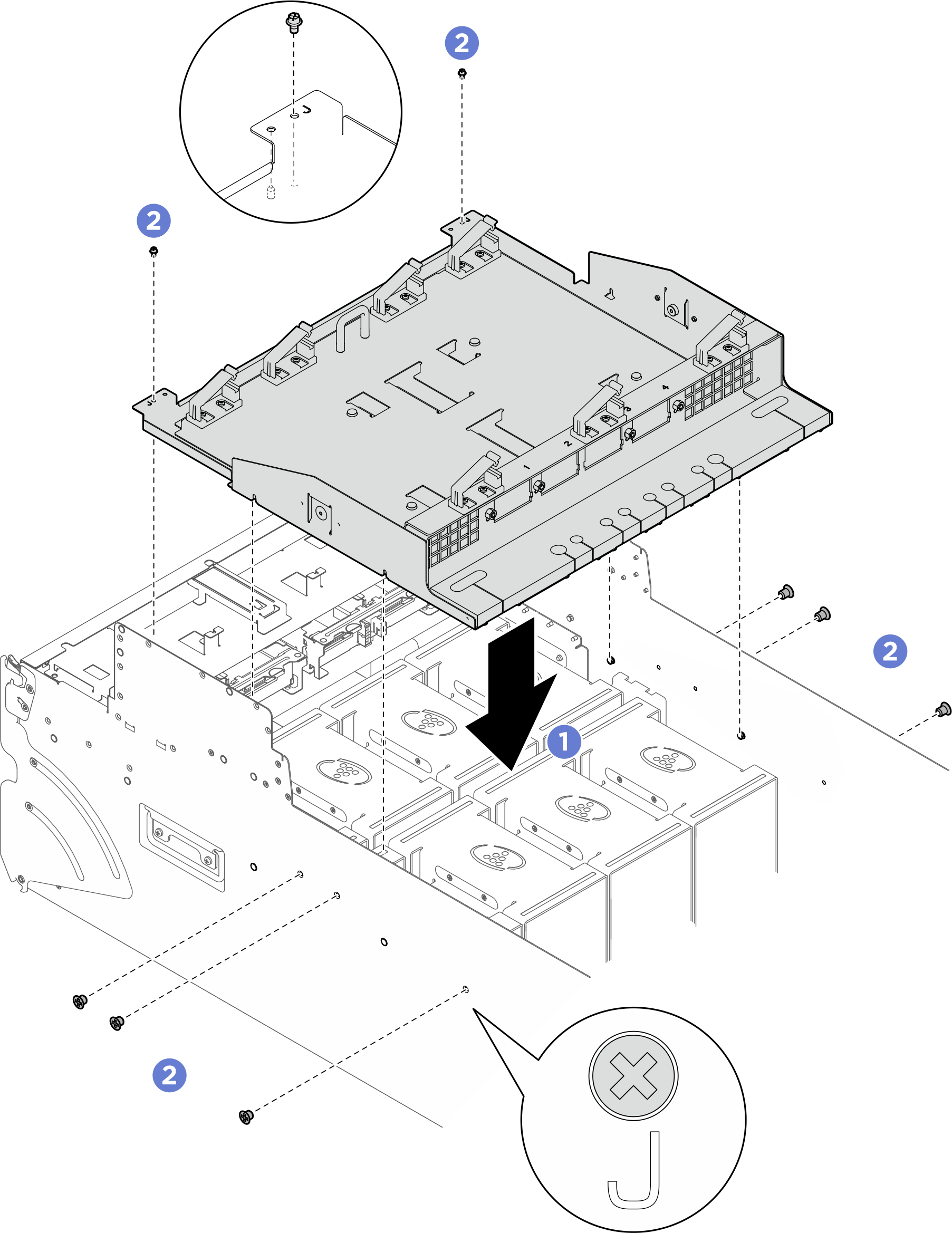

      Figura 1. Installazione del telaio del fermacavo e dell'assieme del deflettore
      Cable holder frame and baffle assembly installation
  2. Installare i cavi sul telaio del fermacavo e sull'assieme del deflettore.
    Nota
    Assicurarsi di installare i cavi con gli orientamenti corretti. Vedere la figura seguente per gli orientamenti corrispondenti.
    1. Allineare il cavo al telaio della porta e abbassarlo per installarlo nell'assieme.
    2. Far scorrere il fermo blu per bloccare il cavo in posizione.

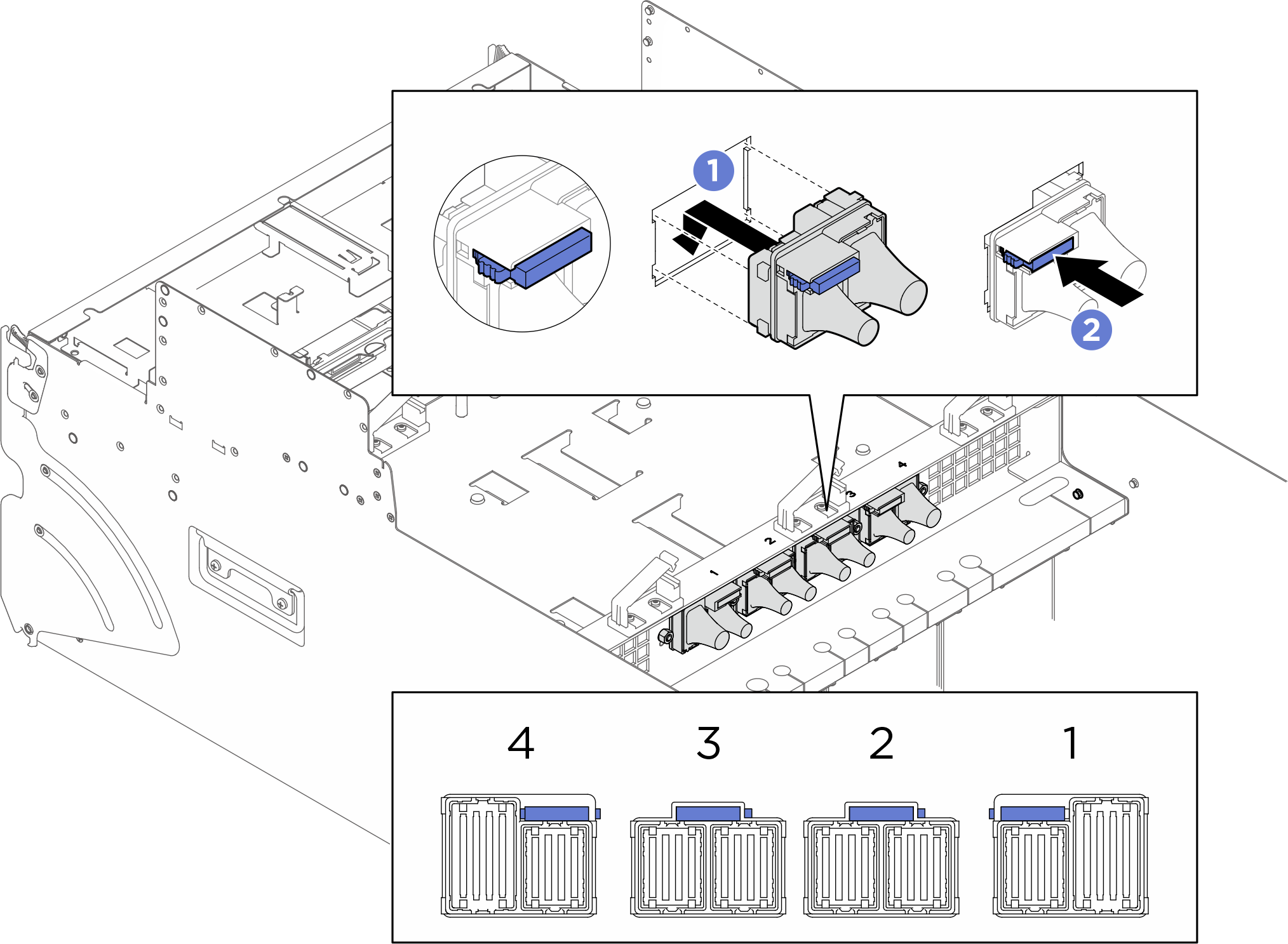

      Figura 2. Installazione del cavo
      Cable installation
    3. Ripetere l'operazione per installare gli altri tre cavi.

Dopo aver terminato

  1. Installare il vassoio dello switch PCIe. Vedere Installazione del vassoio dello switch PCIe.
  2. Reinstallare il cablaggio dello switch PCIe anteriore. Vedere Installazione del cablaggio dello switch PCIe anteriore.
  3. Reinstallare il pannello di diagnostica integrato. Vedere Installazione del pannello di diagnostica integrato.
  4. Reinstallare l'alloggiamento della ventola anteriore. Vedere Installazione dell'alloggiamento della ventola anteriore.
  5. Reinstallare il coperchio I/O. Vedere Installazione del coperchio I/O.
  6. Reinstallare il pannello di copertura del cavo. Vedere Installazione del pannello di copertura del cavo.
  7. Reinstallare lo shuttle GPU 8U. Vedere Installazione dello shuttle della GPU 8U.
  8. Reinstallare tutte le unità hot-swap da 2,5" nei vani delle unità, compresi gli eventuali elementi di riempimento di questi ultimi. Vedere Installazione di un'unità hot-swap da 2,5"
  9. Reinstallare tutte le ventole anteriori. Vedere Installazione di una ventola hot-swap anteriore.
  10. Reinstallare tutte le unità di alimentazione. Vedere Installazione di un'unità di alimentazione hot-swap.
  11. Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
