Installazione del vassoio dello switch PCIe

Seguire le istruzioni riportate in questa sezione per installare il vassoio dello switch PCIe. La procedura deve essere eseguita da un tecnico qualificato.

Informazioni su questa attività

Attenzione

Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuoverlo dall'involucro e posizionarlo su una superficie antistatica.

Procedura

Installare il vassoio dello switch PCIe.
1. Allineare il vassoio ai piedini della guida sullo shuttle della GPU 8U, quindi posizionare il vassoio nello shuttle della GPU 8U finché non è bloccato saldamente in posizione.
2. Ruotare completamente la maniglia del vassoio verso il basso.

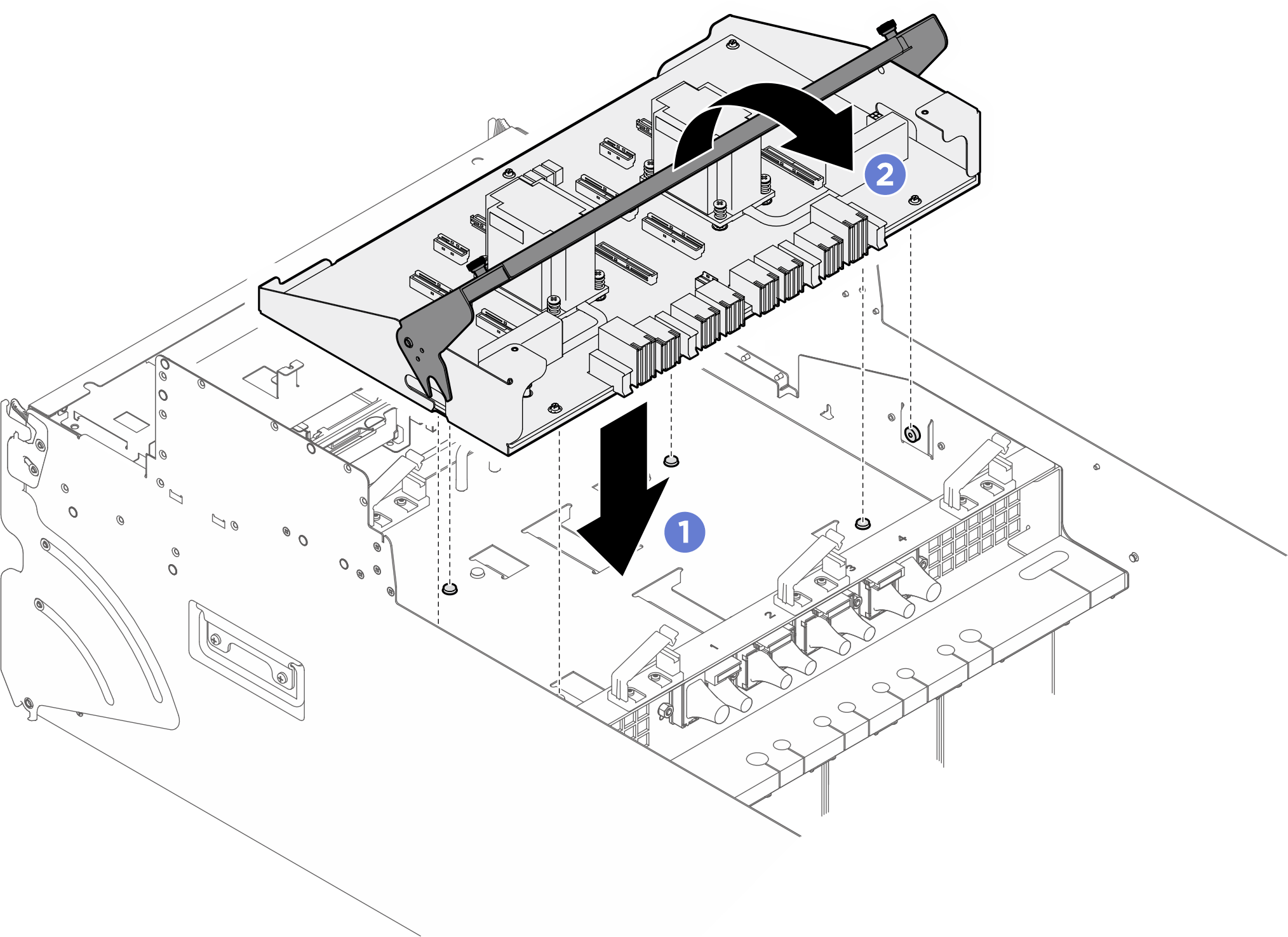

Figura 1. Installazione del vassoio dello switch PCIe
Stringere le due viti zigrinate per fissare il vassoio.

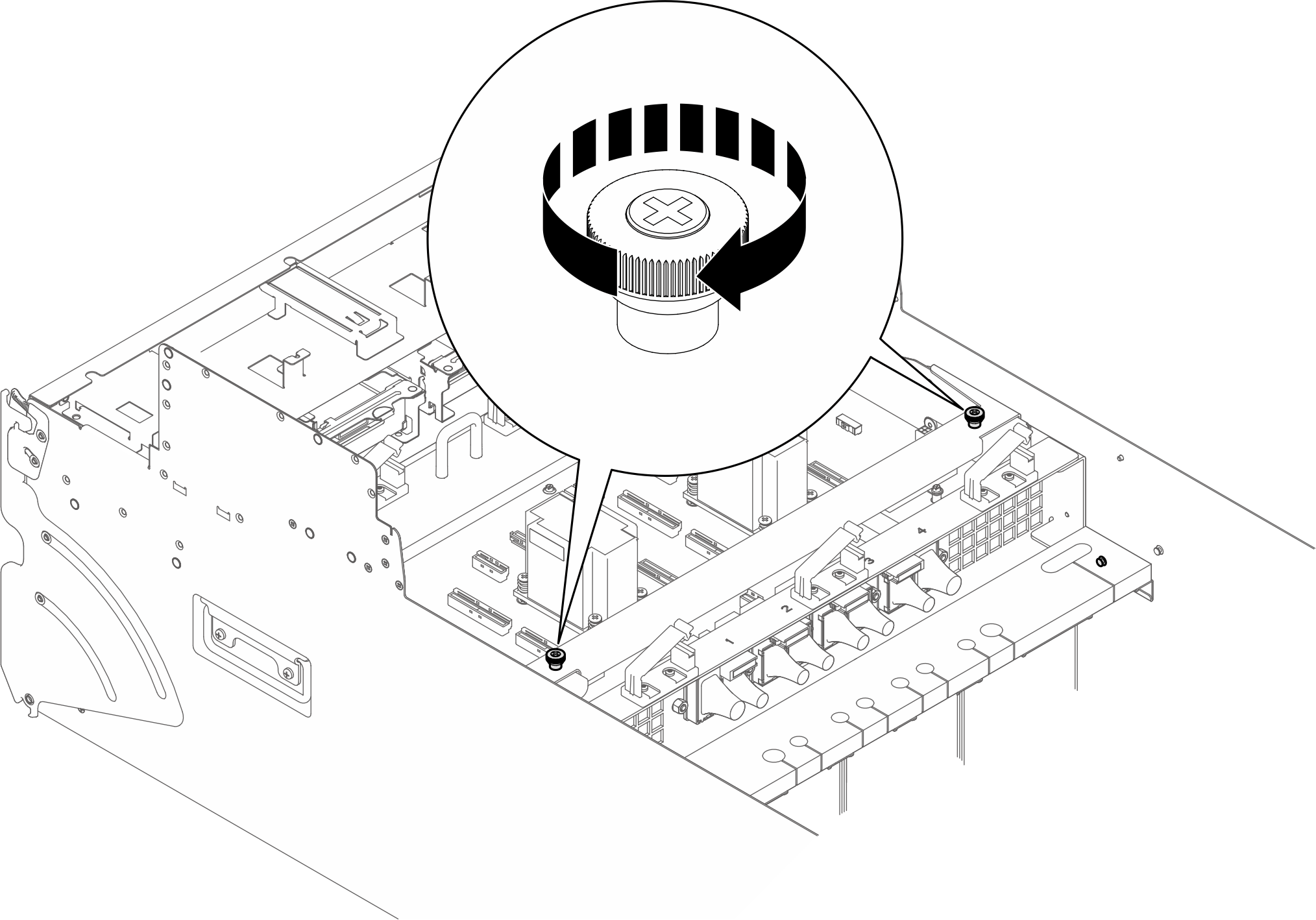

Figura 2. Serraggio delle viti zigrinate
Collegare i cavi alla scheda dello switch PCIe. Per ulteriori informazioni, vedere di seguito.

Dopo aver terminato

Reinstallare il cablaggio dello switch PCIe anteriore. Vedere Installazione del cablaggio dello switch PCIe anteriore.
Reinstallare il pannello di diagnostica integrato. Vedere Installazione del pannello di diagnostica integrato.
Reinstallare l'alloggiamento della ventola anteriore. Vedere Installazione dell'alloggiamento della ventola anteriore.
Reinstallare il coperchio I/O. Vedere Installazione del coperchio I/O.
Reinstallare il pannello di copertura del cavo. Vedere Installazione del pannello di copertura del cavo.
Reinstallare lo shuttle GPU 8U. Vedere Installazione dello shuttle della GPU 8U.
Reinstallare tutte le unità hot-swap da 2,5" nei vani delle unità, compresi gli eventuali elementi di riempimento di questi ultimi. Vedere Installazione di un'unità hot-swap da 2,5"
Reinstallare tutte le ventole anteriori. Vedere Installazione di una ventola hot-swap anteriore.
Reinstallare tutte le unità di alimentazione. Vedere Installazione di un'unità di alimentazione hot-swap.Reinstallare tutte le ventole posteriori. Vedere Installazione di una ventola hot-swap posteriore.
Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
