PCIe 스위치 트레이 설치

이 섹션의 지침에 따라 PCIe 스위치 트레이를 설치하십시오. 이 절차는 숙련된 기술자가 수행해야 합니다.

이 작업 정보

주의
  • 설치 지침 및 안전 점검 목록의 내용을 읽고 안전하게 작업하십시오.
  • 구성 요소가 들어 있는 정전기 방지 포장재를 서버의 도포되지 않은 금속 표면에 접촉시킨 다음 포장재에서 꺼내고 정전기 방지 표면에 놓으십시오.

절차

  1. PCIe 스위치 트레이를 설치하십시오.

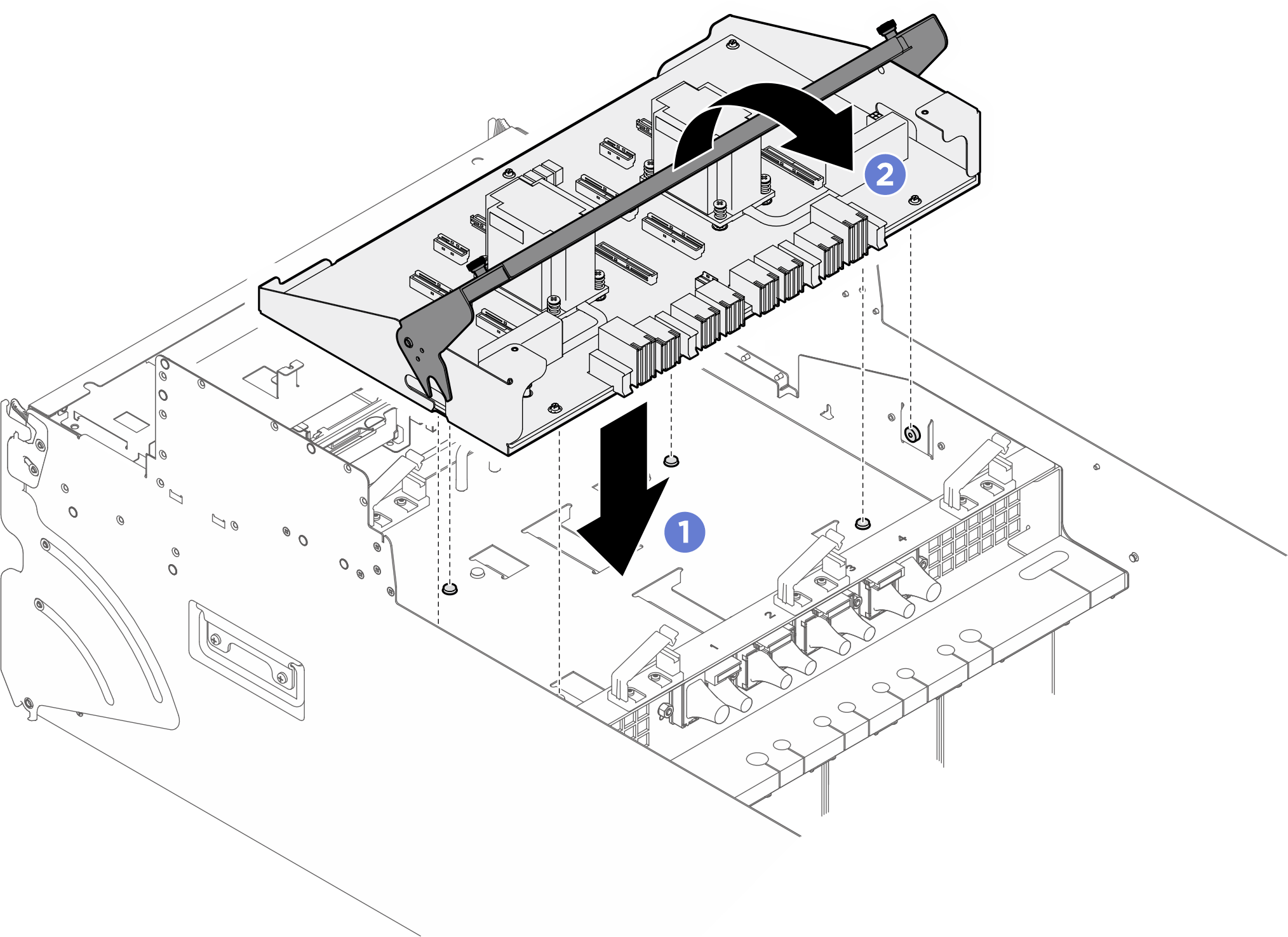

    1. 트레이를 8U GPU 셔틀의 가이드 핀에 맞춘 다음 트레이를 단단히 고정될 때까지 8U GPU 셔틀에 넣으십시오.
    2. 트레이의 손잡이를 완전히 아래로 돌리십시오.
    그림 1. PCIe 스위치 트레이 설치
    PCIe switch tray installation

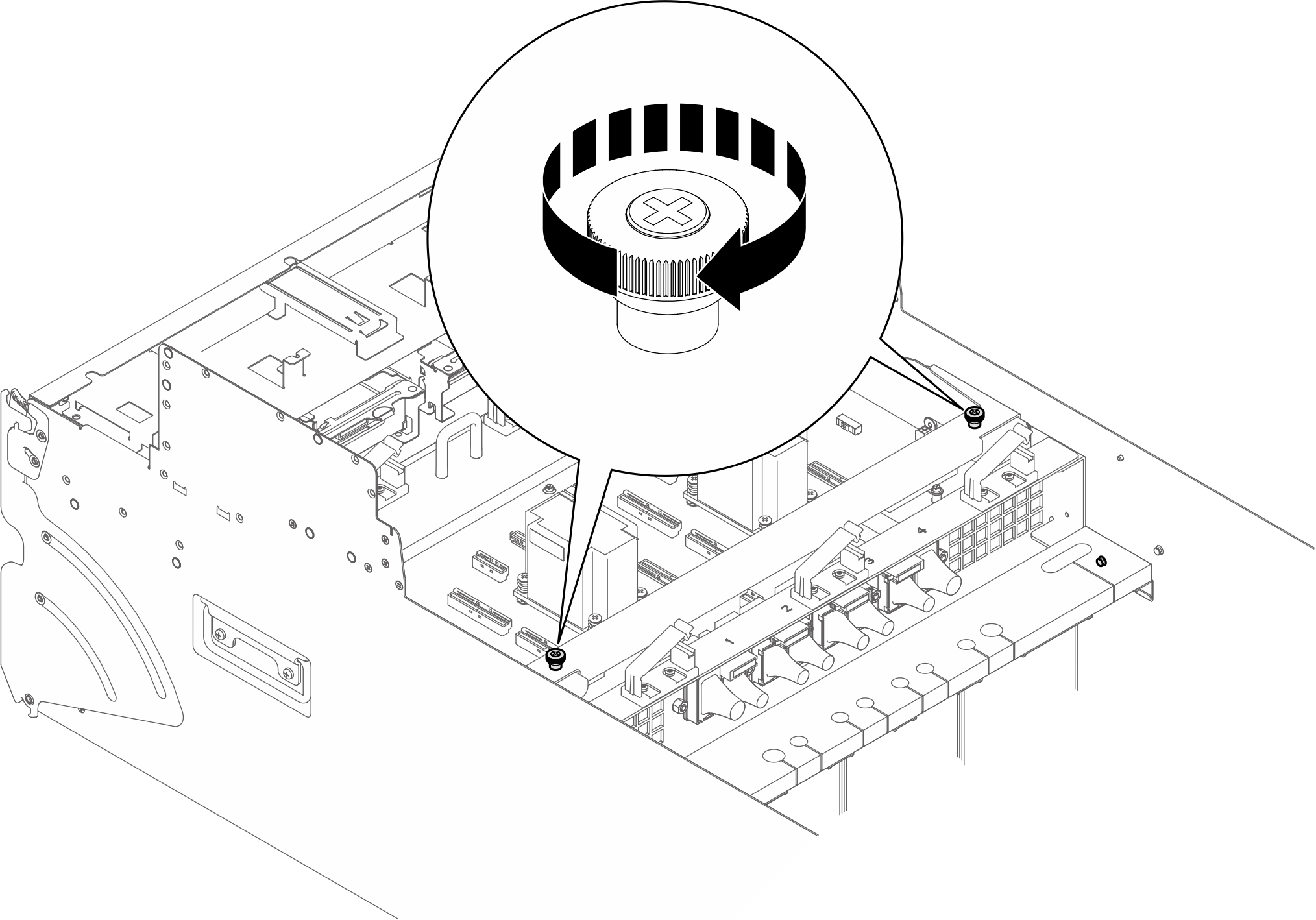

  2. 나비 나사 2개를 조여 트레이를 고정하십시오.
    그림 2. 나비 나사 조이기
    Tightening thumbscrews
  3. PCIe 스위치 보드에 케이블을 연결하십시오. 자세한 내용은 아래를 참조하십시오.

완료한 후에

  1. 앞면 PCIe 스위치 케이블 하네스를 다시 설치하십시오. 앞면 PCIe 스위치 케이블 하네스 설치의 내용을 참조하십시오.
  2. 내장형 진단 패널을 다시 설치합니다. 내장형 진단 패널 설치의 내용을 참조하십시오.
  3. 앞면 팬 케이지를 다시 설치하십시오. 앞면 팬 케이지 설치의 내용을 참조하십시오.
  4. I/O 덮개를 다시 설치합니다. I/O 덮개 설치의 내용을 참조하십시오.
  5. 케이블 덮개를 다시 설치하십시오. 케이블 덮개 설치의 내용을 참조하십시오.
  6. 8U GPU 셔틀을 다시 설치하십시오. 8U GPU 셔틀 설치의 내용을 참조하십시오.
  7. 모든 2.5인치 핫 스왑 드라이브 또는 드라이브 베이 필러(해당하는 경우)를 드라이브 베이에 다시 설치하십시오. 2.5인치 핫 스왑 드라이브 설치
  8. 앞면 팬을 모두 다시 설치합니다. 앞면 핫 스왑 팬 설치의 내용을 참조하십시오.
  9. 전원 공급 장치를 모두 다시 설치하십시오. 핫 스왑 전원 공급 장치 유닛 설치의 내용을 참조하십시오.모든 뒷면 팬을 다시 설치합니다. 뒷면 핫 스왑 팬 설치의 내용을 참조하십시오.
  10. 부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.
