2.5인치 드라이브 백플레인 케이블 배선

이 섹션을 사용하여 2.5인치 드라이브 백플레인의 케이블 배선을 알아보십시오.

드라이브 백플레인의 위치에 따라 해당하는 배선 계획을 선택하십시오.

백플레인 1

지침과 같이 케이블 클립을 통해 전원 케이블을 배선해야 합니다.

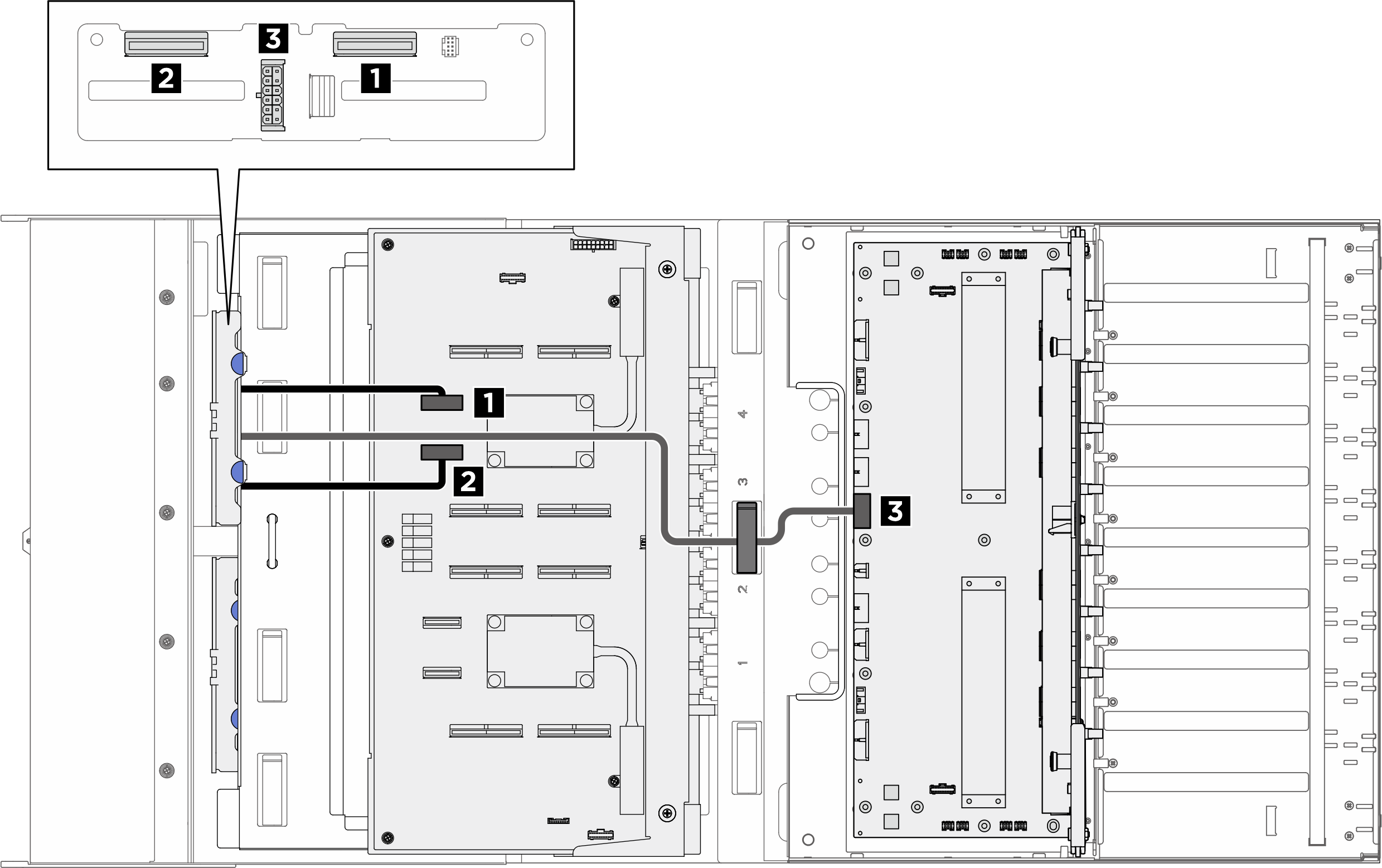

그림 1. 백플레인 1 케이블 배선
Backplane 1 cable routing
케이블에서레이블
1백플레인 1: NVMe 커넥터 0-1PCIe 스위치 보드: NVMe 커넥터 1(NVME1)
  • NVME 0-1
  • NVME 1
2백플레인 1: NVMe 커넥터 2-3PCIe 스위치 보드: NVMe 커넥터 2(NVME2)
  • NVME 2-3
  • NVME 2
3백플레인 1: 전원 커넥터전원 분배 보드: 백플레인 1 전원 커넥터(BP1 PWR)
  • BP1 PWR
  • BP1 PWR

백플레인 2

지침과 같이 케이블 클립을 통해 전원 케이블을 배선해야 합니다.

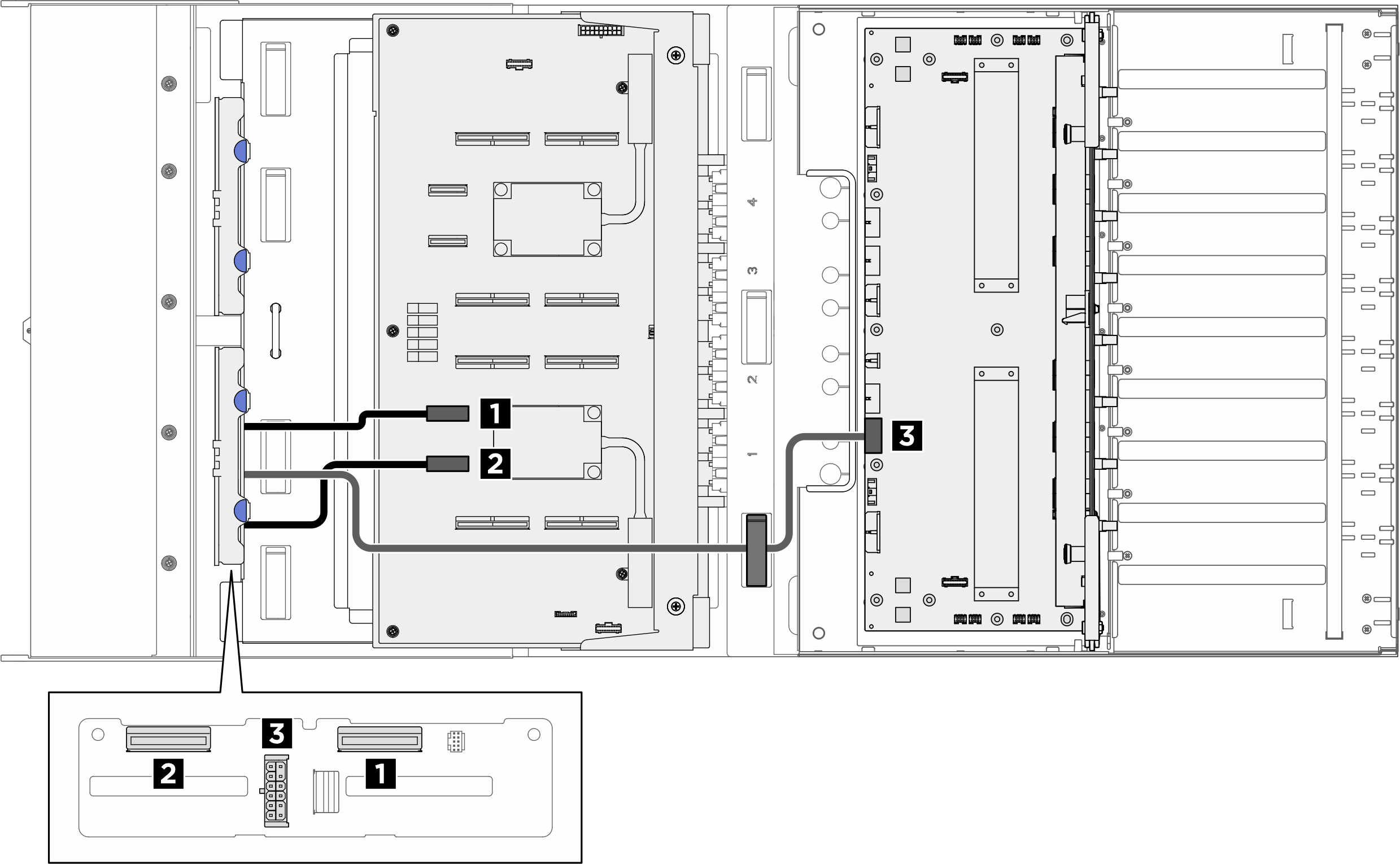

그림 2. 백플레인 2 케이블 배선
Backplane 2 cable routing
케이블에서레이블
1백플레인 2: NVMe 커넥터 0-1PCIe 스위치 보드: NVMe 커넥터 3(NVME3)
  • NVME 0-1
  • NVME 3
2백플레인 2: NVMe 커넥터 2-3PCIe 스위치 보드: NVMe 커넥터 4(NVME4)
  • NVME 2-3
  • NVME 4
3백플레인 2: 전원 커넥터전원 분배 보드: 백플레인 2 전원 커넥터(BP2 PWR)
  • BP2 PWR
  • BP2 PWR
