การเดินสายแบ็คเพลนไดรฟ์ขนาด 2.5 นิ้ว

ใช้ส่วนนี้เพื่อทำความเข้าใจกับวิธีเดินสายแบ็คเพลนไดรฟ์ขนาด 2.5 นิ้ว

เลือกแผนการเดินสายที่สอดคล้องกันตามที่ตั้งของแบ็คเพลนไดรฟ์:

แบ็คเพลน 1

หมายเหตุ
ตรวจสอบให้แน่ใจว่าได้เดินสายไฟผ่านคลิปยึดสายตามคำแนะนำ

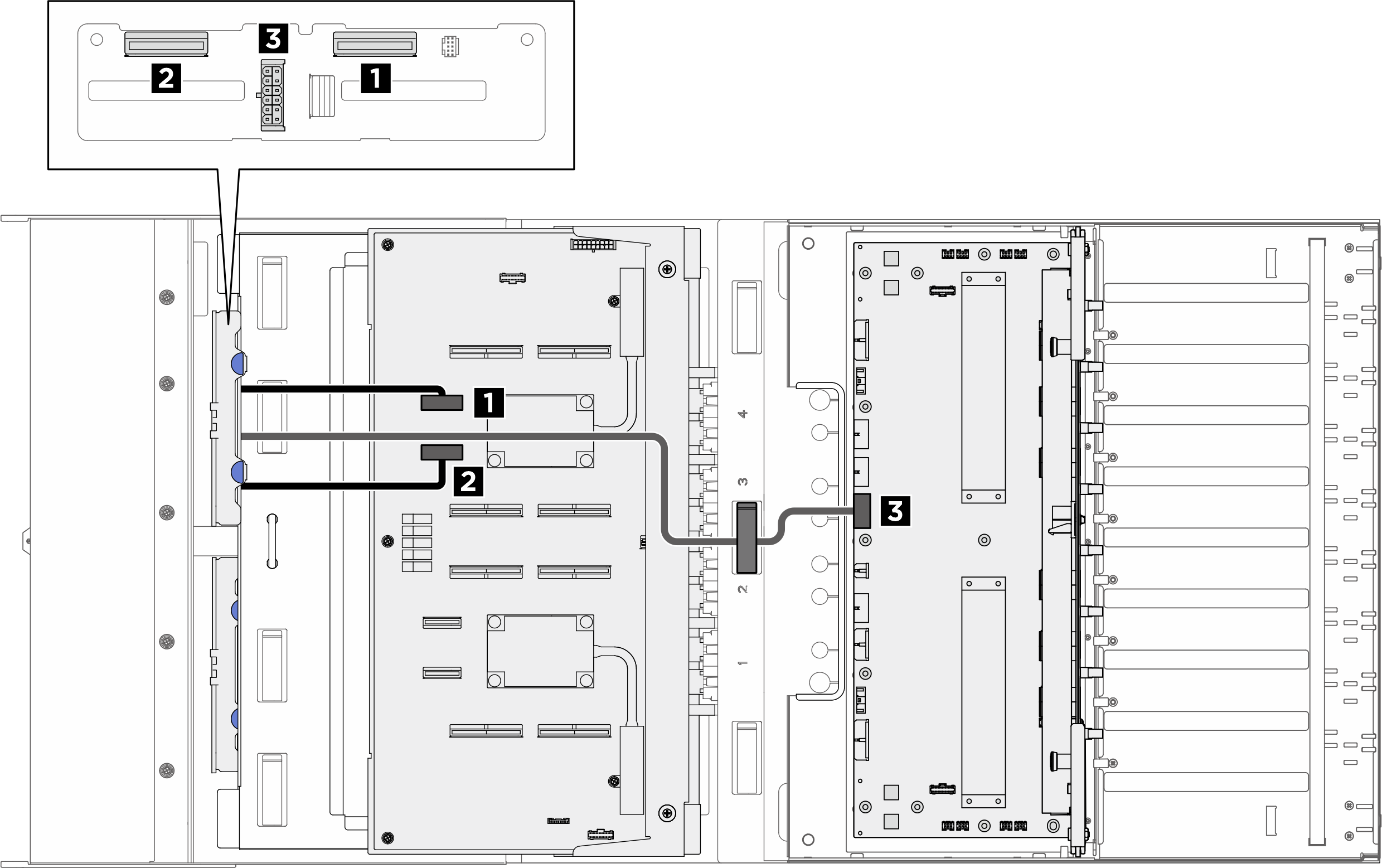

รูปที่ 1. การเดินสายแบ็คเพลน 1
Backplane 1 cable routing
สายจากไปยังป้าย
1แบ็คเพลน 1: ขั้วต่อ NVMe 0-1แผงสวิตช์ PCIe: ขั้วต่อ NVMe 1 (NVME1)
  • NVME 0-1
  • NVME 1
2แบ็คเพลน 1: ขั้วต่อ NVMe 2-3แผงสวิตช์ PCIe: ขั้วต่อ NVMe 2 (NVME2)
  • NVME 2-3
  • NVME 2
3แบ็คเพลน 1: ขั้วต่อไฟฟ้าแผงจ่ายไฟ: ขั้วต่อไฟฟ้าของแบ็คเพลน 1 (BP1 PWR)
  • BP1 PWR
  • BP1 PWR

แบ็คเพลน 2

หมายเหตุ
ตรวจสอบให้แน่ใจว่าได้เดินสายไฟผ่านคลิปยึดสายตามคำแนะนำ

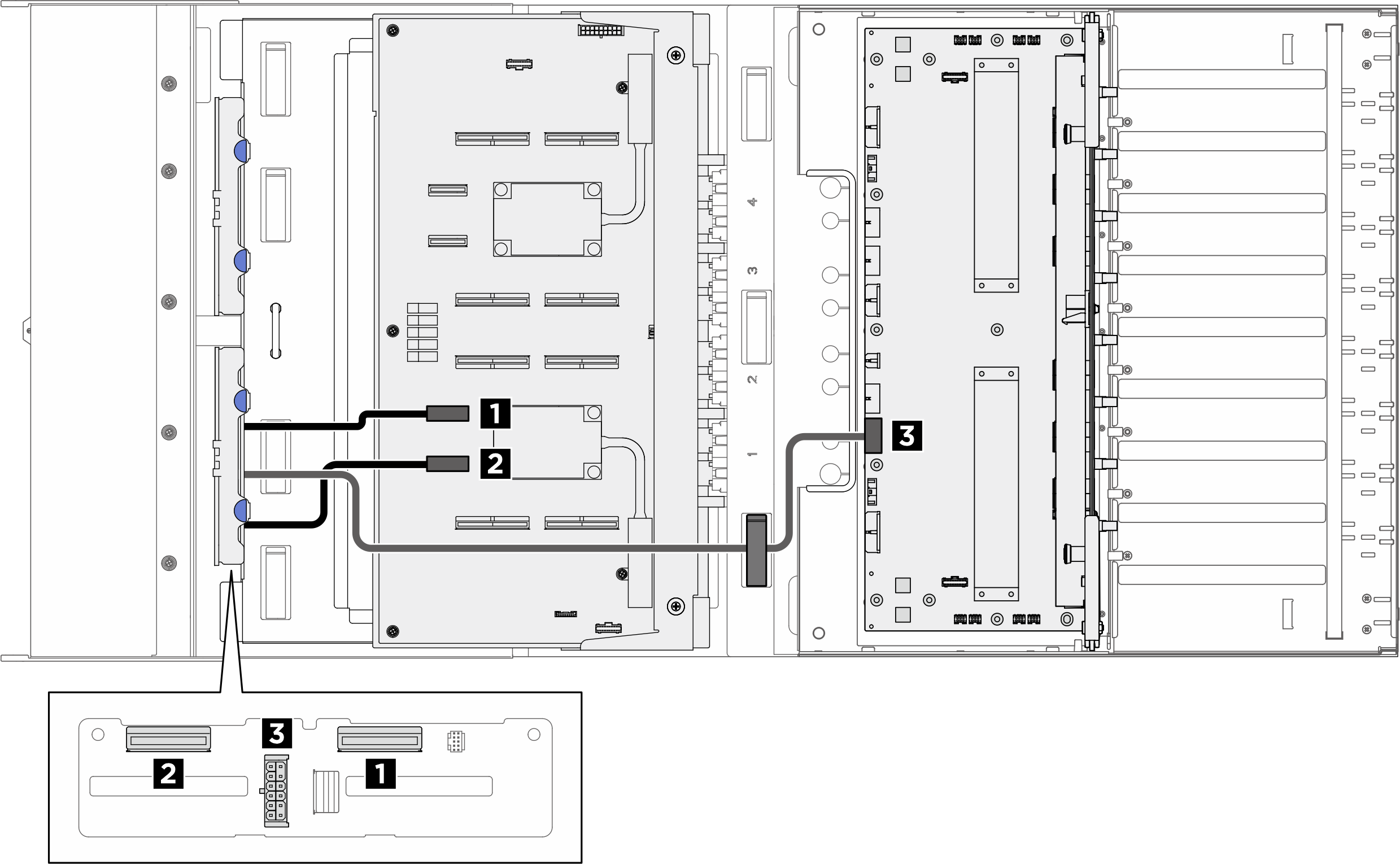

รูปที่ 2. การเดินสายแบ็คเพลน 2
Backplane 2 cable routing
สายจากไปยังป้าย
1แบ็คเพลน 2: ขั้วต่อ NVMe 0-1แผงสวิตช์ PCIe: ขั้วต่อ NVMe 3 (NVME3)
  • NVME 0-1
  • NVME 3
2แบ็คเพลน 2: ขั้วต่อ NVMe 2-3แผงสวิตช์ PCIe: ขั้วต่อ NVMe 4 (NVME4)
  • NVME 2-3
  • NVME 4
3แบ็คเพลน 2: ขั้วต่อไฟฟ้าแผงจ่ายไฟ: ขั้วต่อไฟฟ้าของแบ็คเพลน 2 (BP2 PWR)
  • BP2 PWR
  • BP2 PWR
