Cheminement des câbles du fond de panier d’unité 2,5 pouces

Cette section vous permet de comprendre le cheminement des câbles du fond de panier d’unité 2,5 pouces.

Sélectionnez le cheminement qui correspond à l’emplacement du fond de panier d’unité :

Fond de panier 1

Remarque
Veillez à faire passer le câble d’alimentation à travers le clip de fixation, comme indiqué.

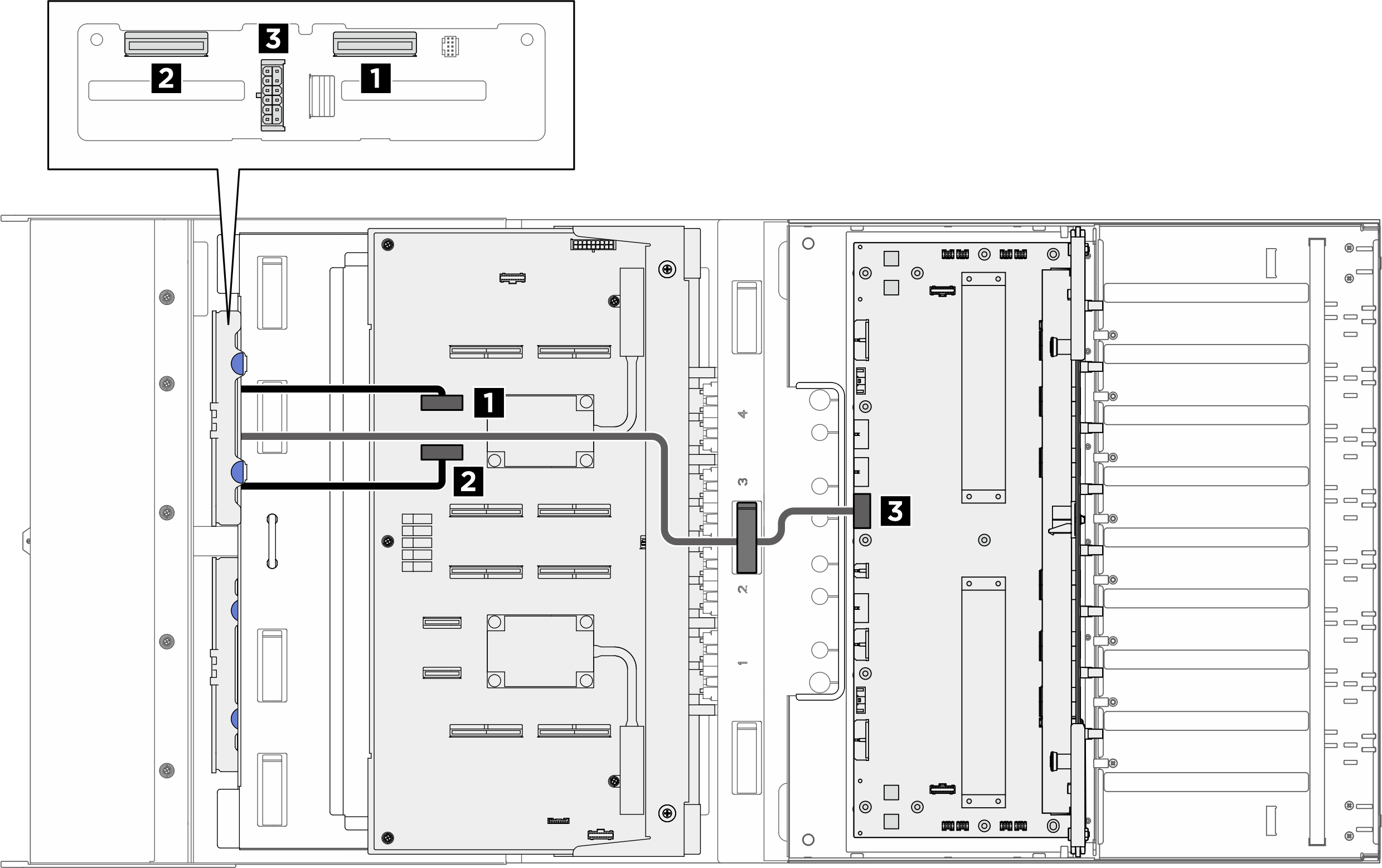

Figure 1. Cheminement des câbles du fond de panier 1
Backplane 1 cable routing
CâbleÀ partir deVersÉtiquette
1Fond de panier 1 : Connecteur NVMe 0-1Tableau du commutateur PCIe : Connecteur NVMe 1 (NVME1)
  • NVME 0-1
  • NVME 1
2Fond de panier 1 : Connecteur NVMe 2-3Tableau du commutateur PCIe : Connecteur NVMe 2 (NVME2)
  • NVME 2-3
  • NVME 2
3Fond de panier 1 : Connecteur d’alimentationTableau de distribution : Connecteur d’alimentation du fond de panier 1 (BP1 PWR)
  • BP1 PWR
  • BP1 PWR

Fond de panier 2

Remarque
Veillez à faire passer le câble d’alimentation à travers le clip de fixation, comme indiqué.

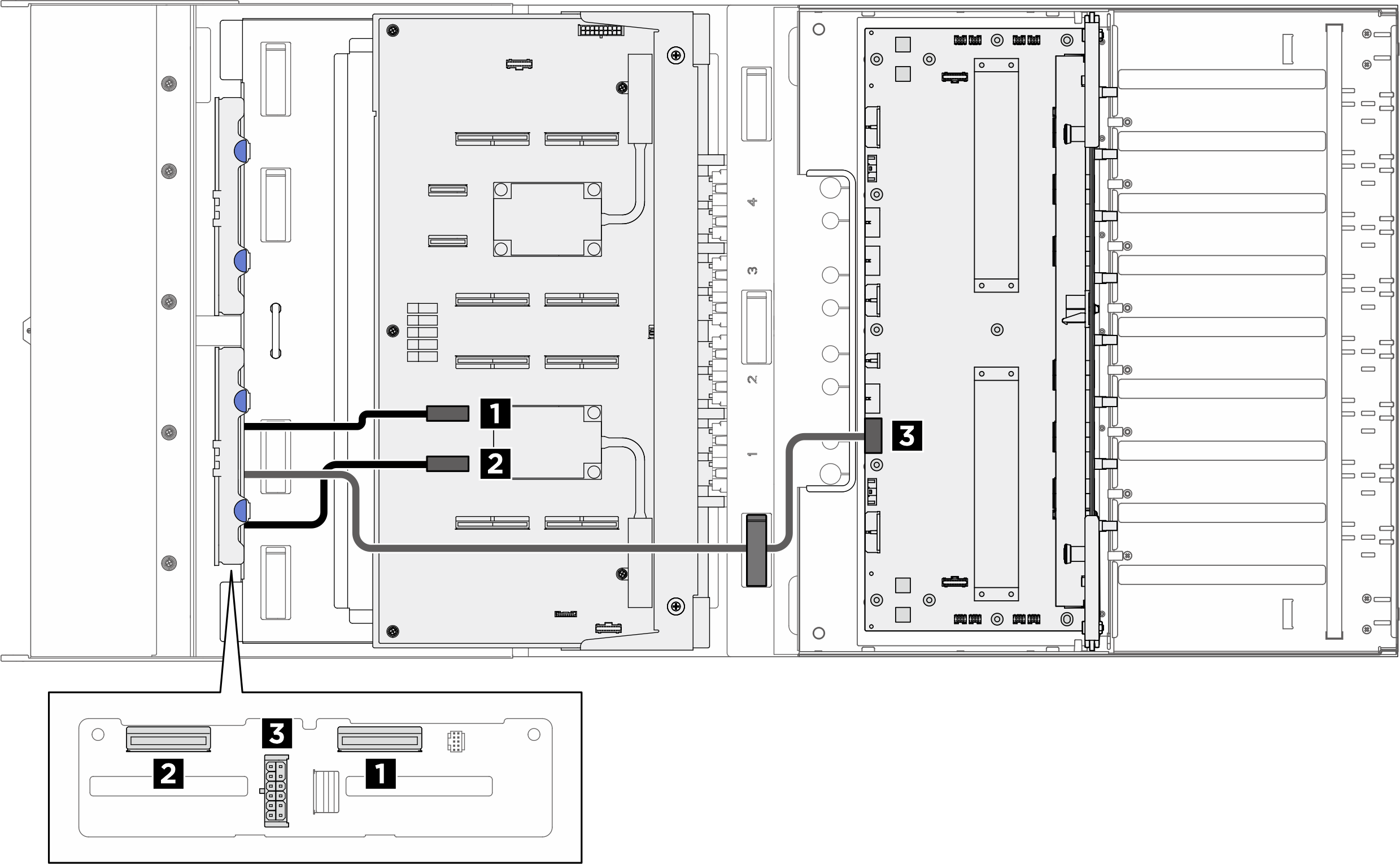

Figure 2. Cheminement des câbles du fond de panier 2
Backplane 2 cable routing
CâbleÀ partir deVersÉtiquette
1Fond de panier 2 : Connecteur NVMe 0-1Tableau du commutateur PCIe : Connecteur NVMe 3 (NVME3)
  • NVME 0-1
  • NVME 3
2Fond de panier 2 : Connecteur NVMe 2-3Tableau du commutateur PCIe : Connecteur NVMe 4 (NVME4)
  • NVME 2-3
  • NVME 4
3Fond de panier 2 : Connecteur d’alimentationTableau de distribution : Connecteur d’alimentation du fond de panier 2 (BP2 PWR)
  • BP2 PWR
  • BP2 PWR
