Roteamento de cabos do backplane da unidade de 2,5 polegadas

Use esta seção para entender o roteamento de cabos do backplane da unidade de 2,5".

Com base no local do backplane da unidade, selecione o plano de roteamento correspondente:

Backplane 1

Nota
Direcione o cabo de alimentação pela presilha conforme as instruções.

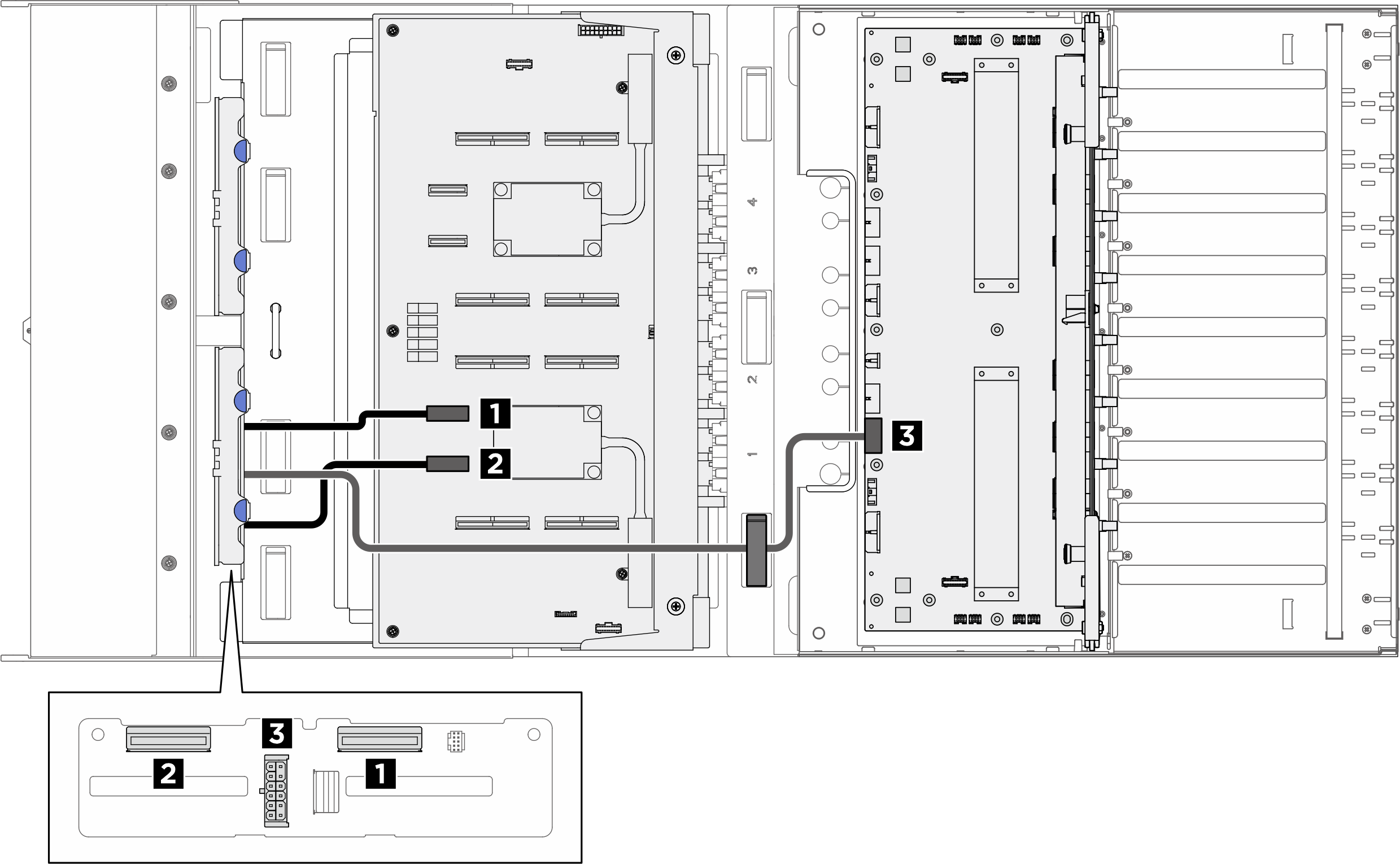

Figura 1. Roteamento de cabos do backplane 1
Backplane 1 cable routing
CaboNoParaEtiqueta
1Backplane 1: Conector NVMe 0-1Placa de comutador PCIe: conector NVMe 1 (NVME1)
  • NVME 0-1
  • NVME 1
2Backplane 1: Conector NVMe 2-3Placa de comutador PCIe: conector NVMe 2 (NVME2)
  • NVME 2-3
  • NVME 2
3Backplane 1: conector de energiaPlaca de distribuição de energia: conector de energia do backplane 1 (BP1 PWR)
  • BP1 PWR
  • BP1 PWR

Backplane 2

Nota
Direcione o cabo de alimentação pela presilha conforme as instruções.

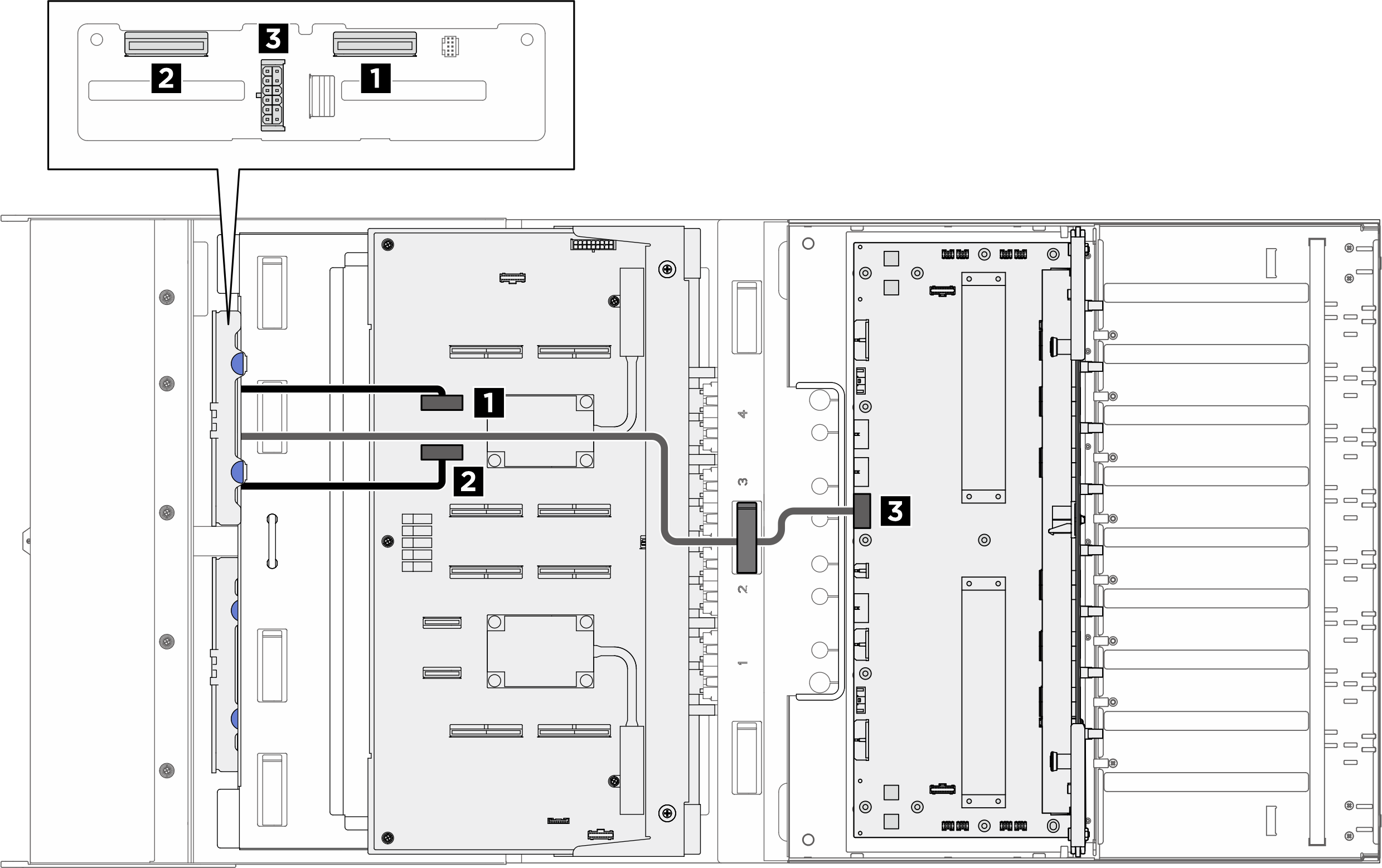

Figura 2. Roteamento de cabos do backplane 2
Backplane 2 cable routing
CaboNoParaEtiqueta
1Backplane 2: Conector NVMe 0-1Placa de comutador PCIe: conector NVMe 3 (NVME3)
  • NVME 0-1
  • NVME 3
2Backplane 2: Conector NVMe 2-3Placa de comutador PCIe: conector NVMe 4 (NVME4)
  • NVME 2-3
  • NVME 4
3Backplane 2: conector de energiaPlaca de distribuição de energia: conector de energia do backplane 2 (BP2 PWR)
  • BP2 PWR
  • BP2 PWR
