Instradamento dei cavi per il backplane dell'unità da 2,5"

Utilizzare questa sezione per comprendere l'instradamento dei cavi del backplane dell'unità da 2,5".

In base alla posizione del backplane dell'unità, selezionare il piano di instradamento corrispondente:

Backplane 1

Nota
Assicurarsi di instradare il cavo di alimentazione attraverso il fermacavo come indicato.

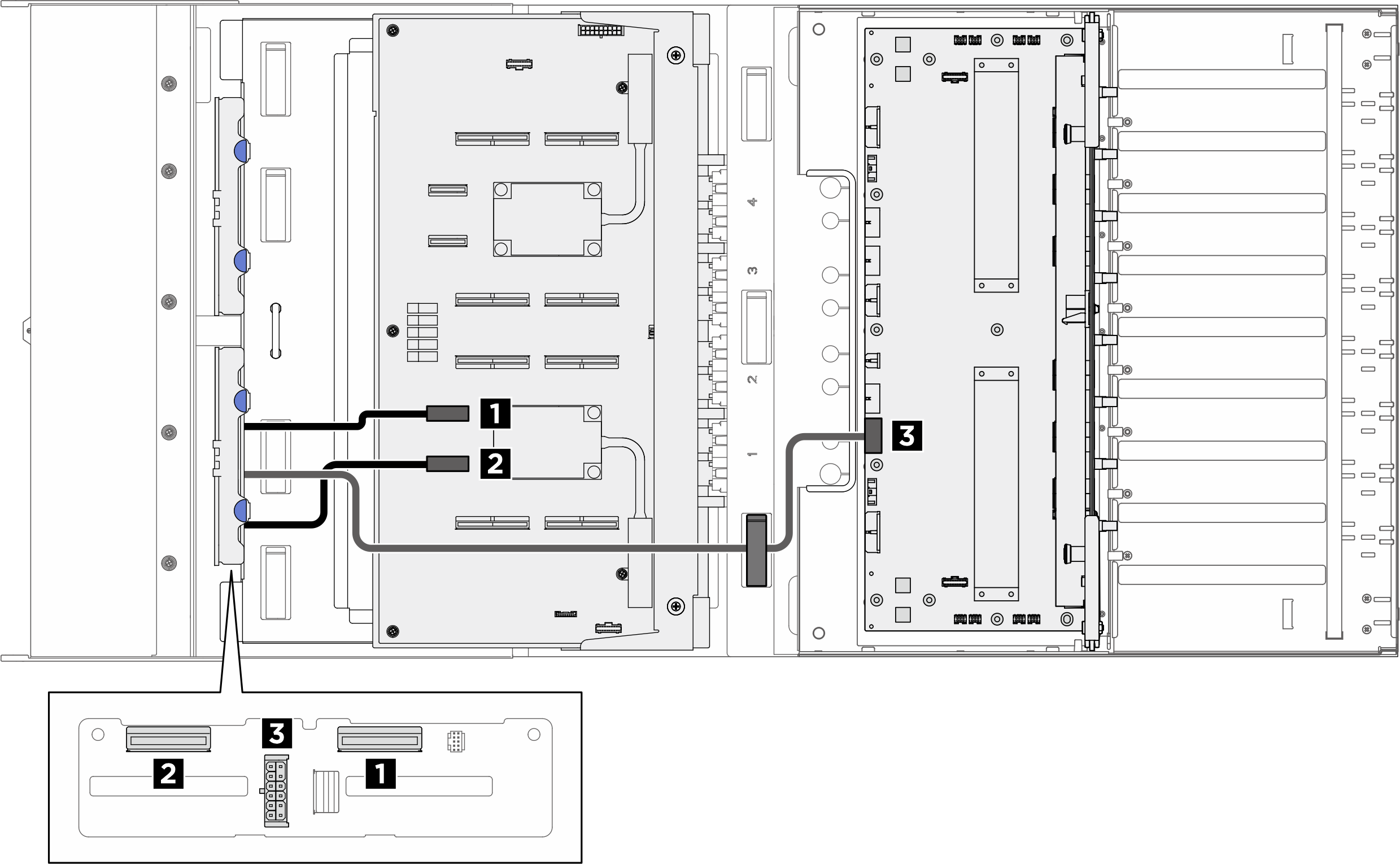

Figura 1. Instradamento dei cavi del backplane 1
Backplane 1 cable routing
CavoDaAEtichetta
1Backplane 1: Connettore NVMe 0-1Scheda dello switch PCIe: Connettore NVMe 1 (NVME1)
  • NVME 0-1
  • NVME 1
2Backplane 1: Connettore NVMe 2-3Scheda dello switch PCIe: Connettore NVMe 2 (NVME2)
  • NVME 2-3
  • NVME 2
3Backplane 1: Connettore di alimentazioneScheda di distribuzione dell'alimentazione: Connettore di alimentazione del backplane 1 (BP1 PWR)
  • BP1 PWR
  • BP1 PWR

Backplane 2

Nota
Assicurarsi di instradare il cavo di alimentazione attraverso il fermacavo come indicato.

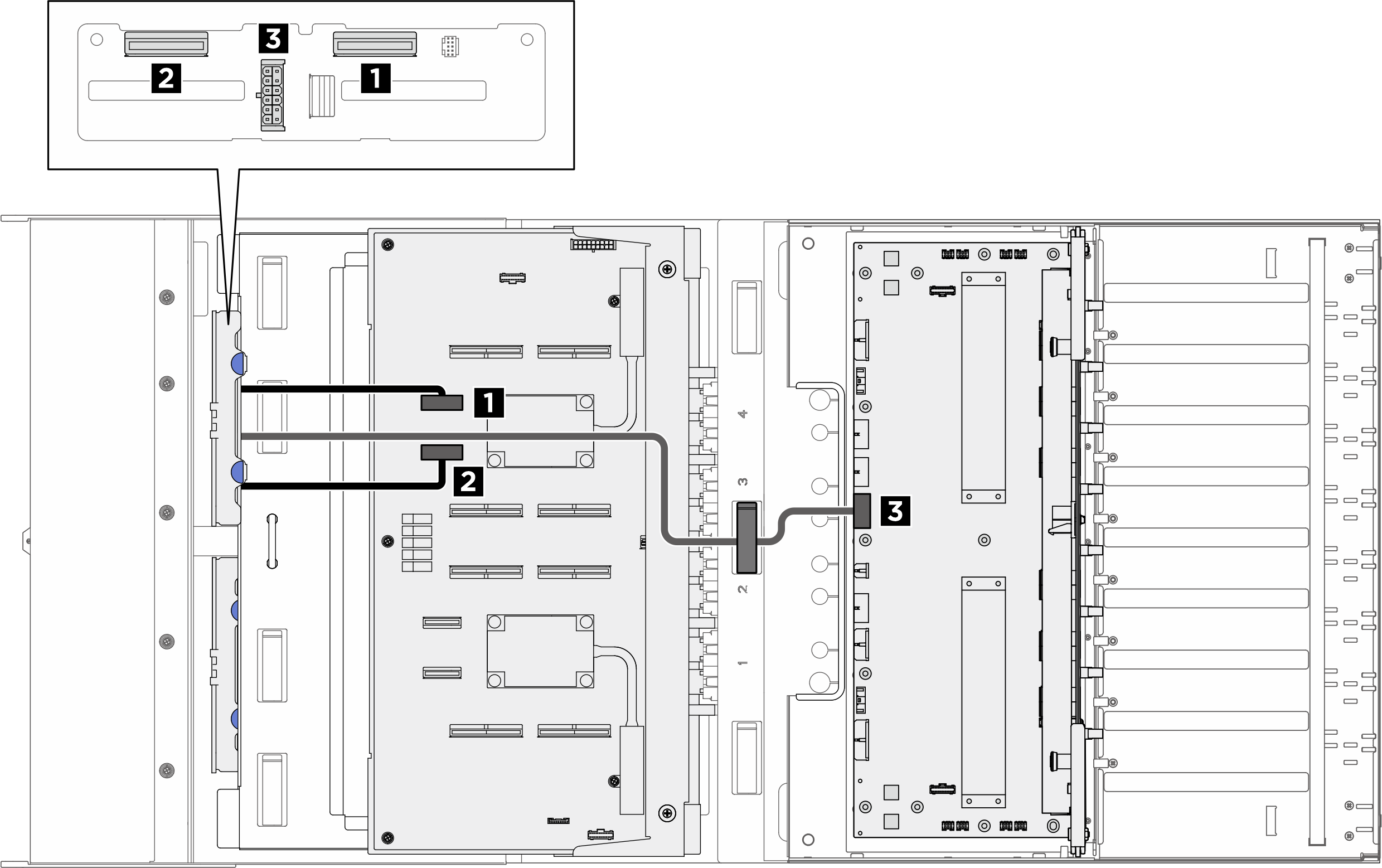

Figura 2. Instradamento dei cavi del backplane 2
Backplane 2 cable routing
CavoDaAEtichetta
1Backplane 2: Connettore NVMe 0-1Scheda dello switch PCIe: Connettore NVMe 3 (NVME3)
  • NVME 0-1
  • NVME 3
2Backplane 2: Connettore NVMe 2-3Scheda dello switch PCIe: Connettore NVMe 4 (NVME4)
  • NVME 2-3
  • NVME 4
3Backplane 2: Connettore di alimentazioneScheda di distribuzione dell'alimentazione: Connettore di alimentazione del backplane 2 (BP2 PWR)
  • BP2 PWR
  • BP2 PWR
