2.5 型 ドライブ・バックプレーンのケーブル配線

以下のセクションを使用して、2.5 型ドライブ・バックプレーンのケーブル配線を理解します。

ドライブ・バックプレーンの位置に基づいて、配線計画を選択します。

バックプレーン 1

説明に従って、ケーブル・クリップを通して電源ケーブルの配線を行います。

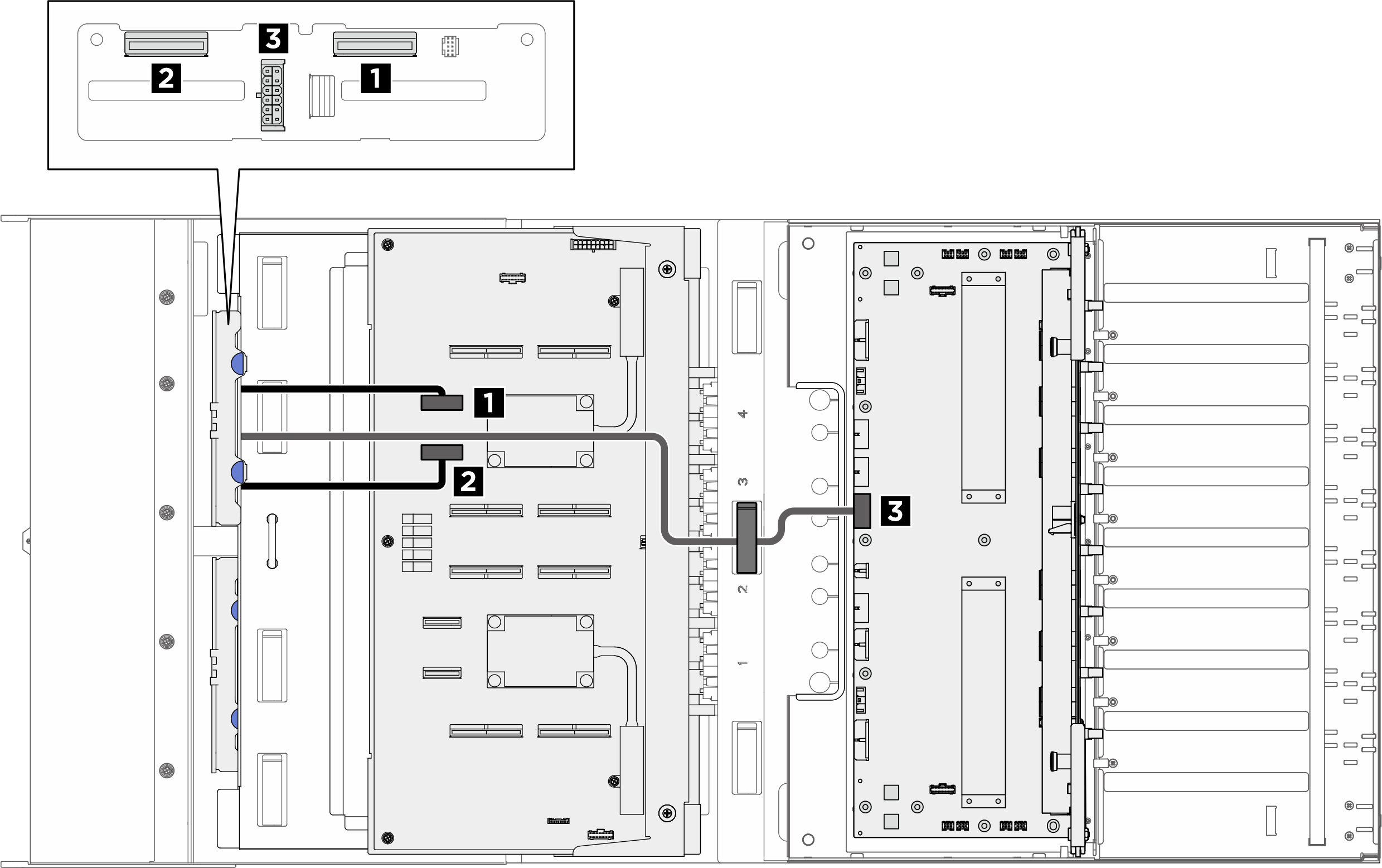

図 1. バックプレーン 1 のケーブル配線
Backplane 1 cable routing
ケーブル始点終点ラベル
1バックプレーン 1: NVMe コネクター 0 ~ 1PCIe スイッチ・ボード: NVMe コネクター1 (NVME1)
  • NVME 0-1
  • NVME 1
2バックプレーン 1: NVMe コネクター 2 ~ 3PCIe スイッチ・ボード: NVMe コネクター2 (NVME2)
  • NVME 2-3
  • NVME 2
3バックプレーン 1: 電源コネクター分電盤: バックプレーン 1 電源コネクター (BP1 PWR)
  • BP1 PWR
  • BP1 PWR

バックプレーン 2

説明に従って、ケーブル・クリップを通して電源ケーブルの配線を行います。

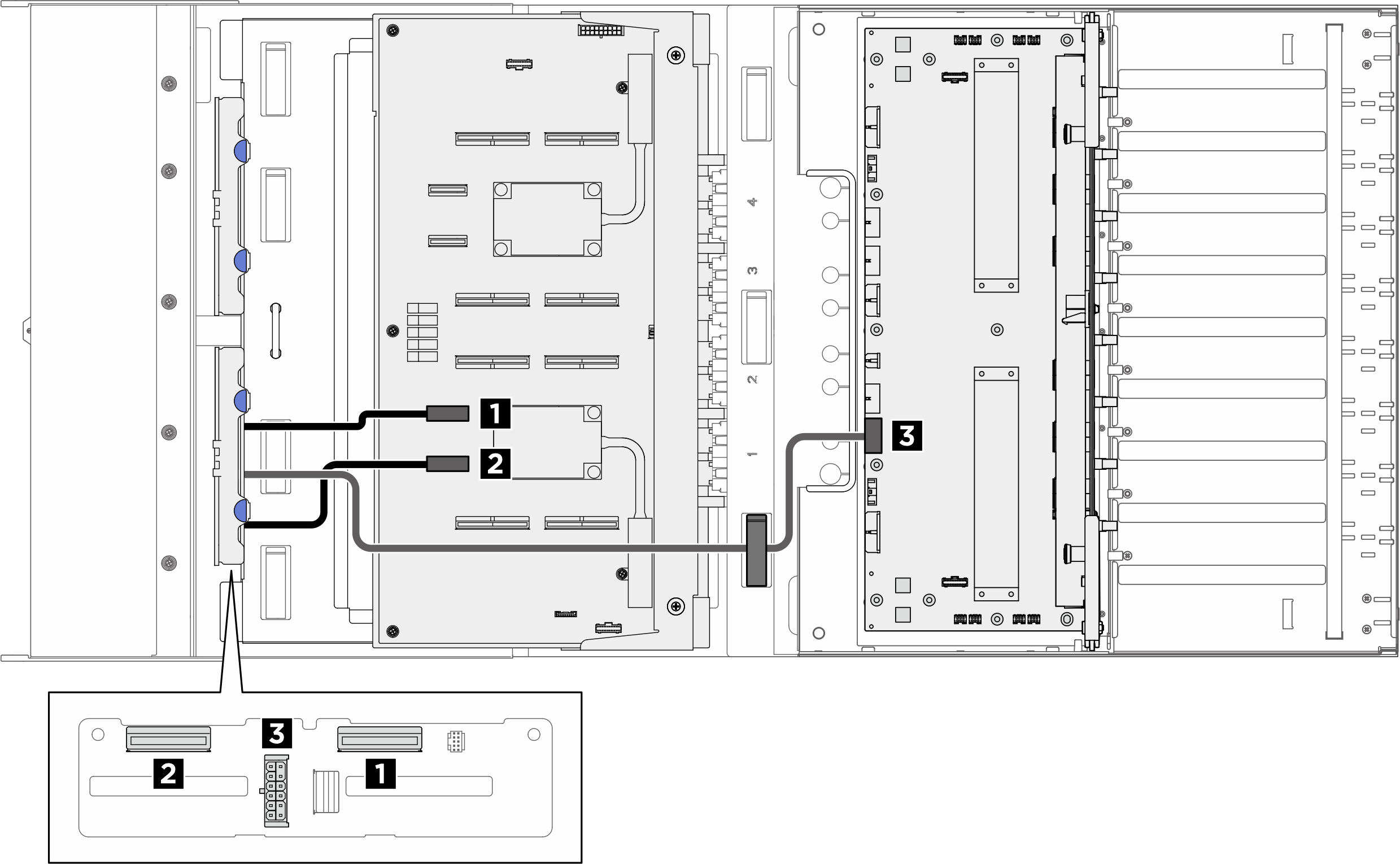

図 2. バックプレーン 2 のケーブル配線
Backplane 2 cable routing
ケーブル始点終点ラベル
1バックプレーン 2: NVMe コネクター 0 ~ 1PCIe スイッチ・ボード: NVMe コネクター 3 (NVME3)
  • NVME 0-1
  • NVME 3
2バックプレーン 2: NVMe コネクター 2 ~ 3PCIe スイッチ・ボード: NVMe コネクター 4 (NVME4)
  • NVME 2-3
  • NVME 4
3バックプレーン 2: 電源コネクター分電盤: バックプレーン 2 電源コネクター (BP2 PWR)
  • BP2 PWR
  • BP2 PWR
