2.5 吋硬碟背板纜線佈線

使用本節瞭解 2.5 吋硬碟背板的纜線佈線。

根據硬碟背板的位置，選取對應的佈線方案：

背板 1​

註
確保按照指示將電源線穿過纜線夾。

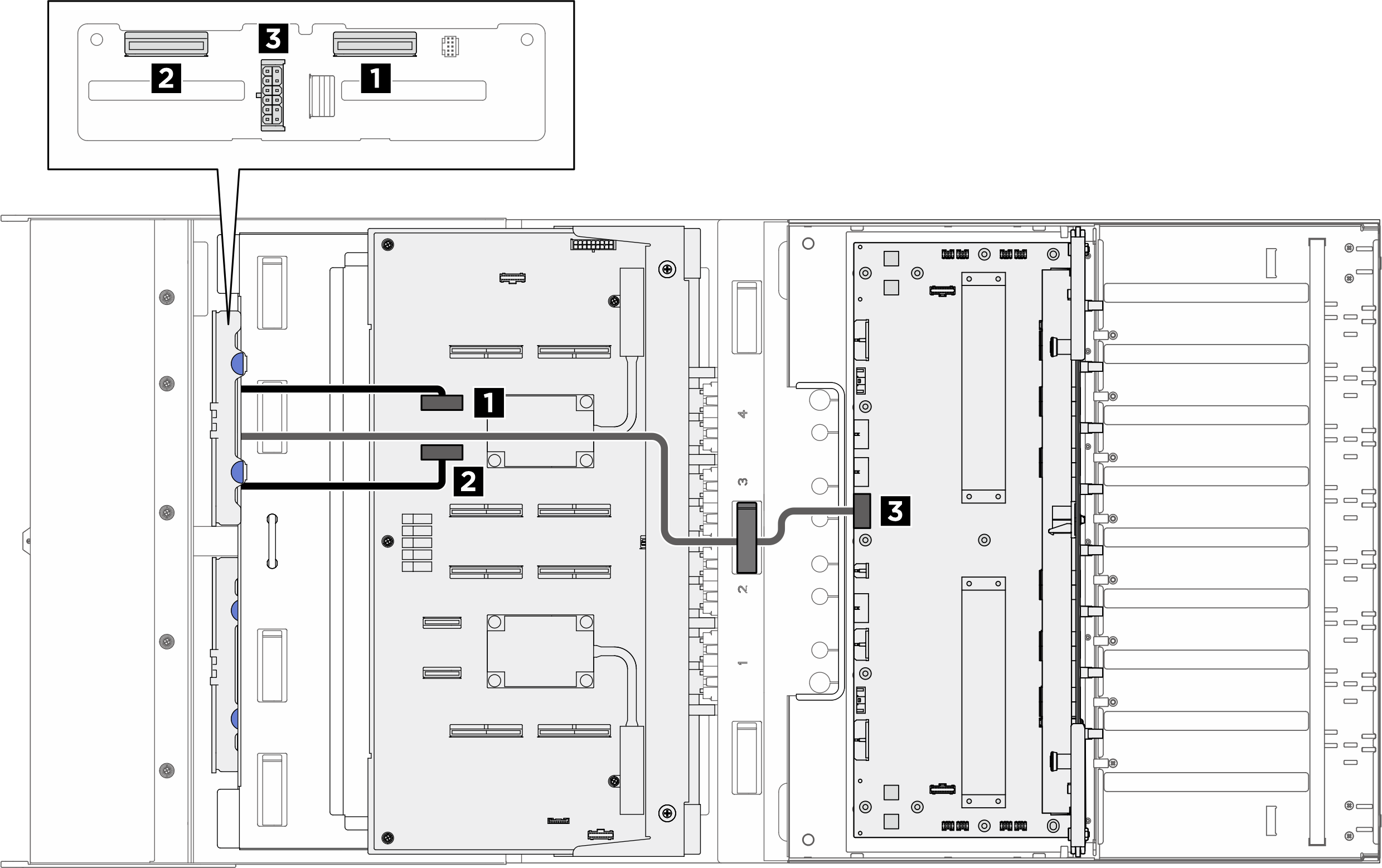

圖 1. 背板 1 纜線佈線
Backplane 1 cable routing
纜線從到標籤
1背板 1：NVMe 接頭 0-1PCIe 交換器板：NVMe 接頭 1 (NVME1)
  • NVME 0-1
  • NVME 1
2背板 1：NVMe 接頭 2-3PCIe 交換器板：NVMe 接頭 2 (NVME2)
  • NVME 2-3
  • NVME 2
3背板 1：電源接頭電源配送板：背板 1 電源接頭 (BP1 PWR)
  • BP1 PWR
  • BP1 PWR

背板 2​

註
確保按照指示將電源線穿過纜線夾。

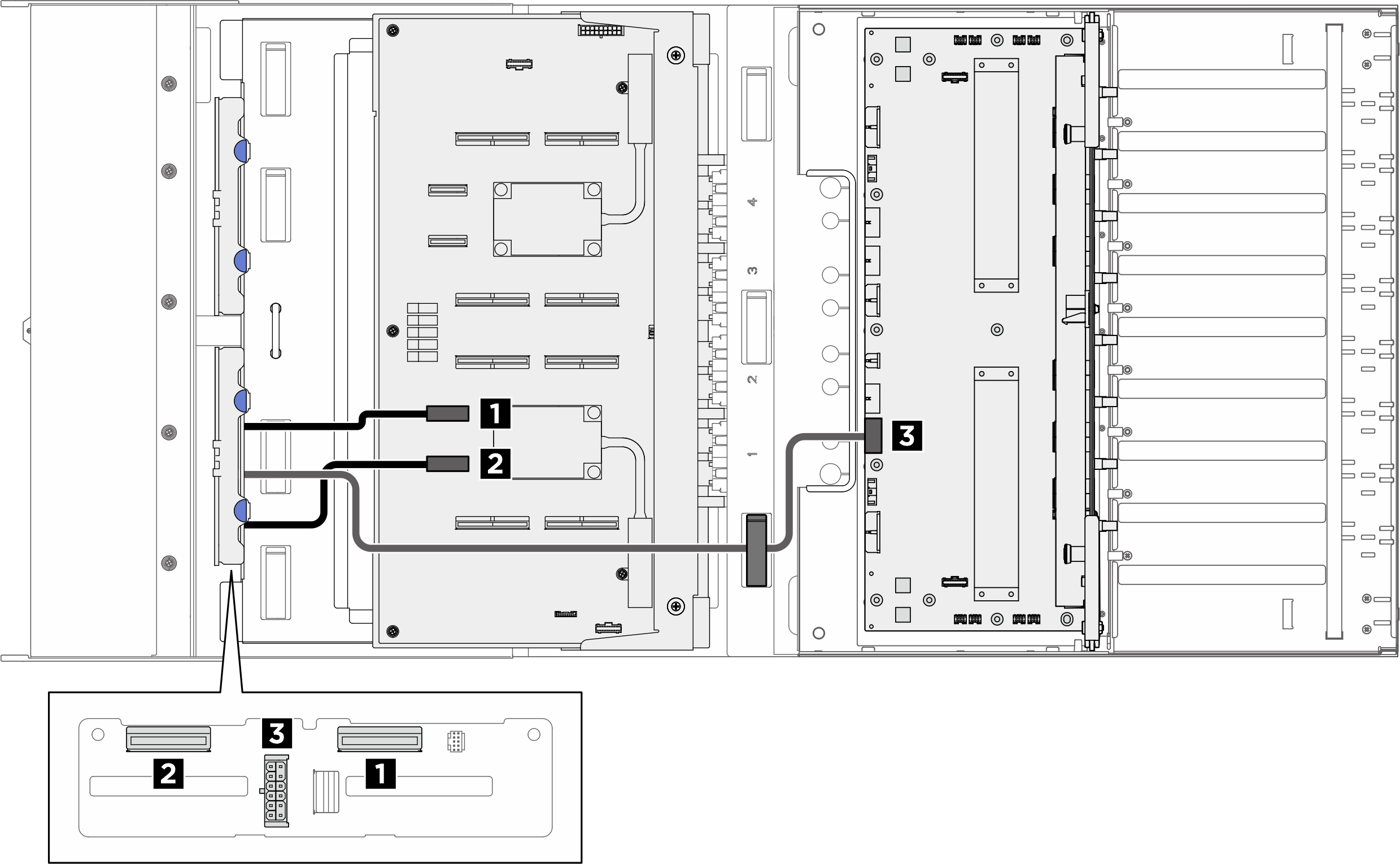

圖 2. 背板 2 纜線佈線
Backplane 2 cable routing
纜線從到標籤
1背板 2：NVMe 接頭 0-1PCIe 交換器板：NVMe 接頭 3 (NVME3)
  • NVME 0-1
  • NVME 3
2背板 2：NVMe 接頭 2-3PCIe 交換器板：NVMe 接頭 4 (NVME4)
  • NVME 2-3
  • NVME 4
3背板 2：電源接頭電源配送板：背板 2 電源接頭 (BP2 PWR)
  • BP2 PWR
  • BP2 PWR
