Disposición de los cables de la placa posterior de unidad de 2,5 pulgadas

Use la sección para comprender la disposición de los cables para la placa posterior de la unidad de 2,5 pulgadas.

Según la ubicación de la placa posterior de la unidad, seleccione el plan de disposición correspondiente:

Placa posterior 1

Nota
Asegúrese de pasar el cable de alimentación a través del clip para cables como se muestra.

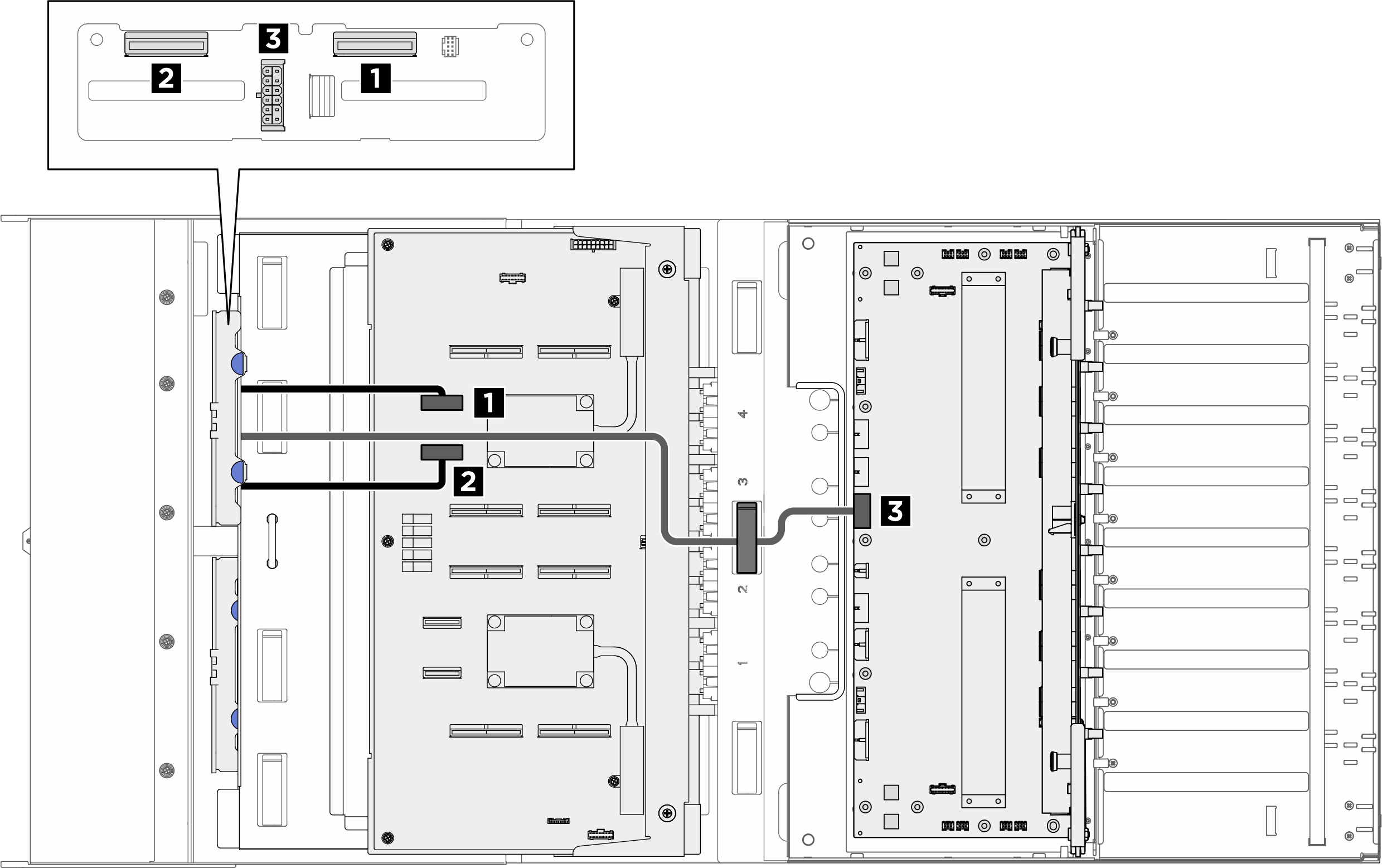

Figura 1. Disposición de los cables de la placa posterior 1
Backplane 1 cable routing
CableDesdeHastaEtiqueta
1Placa posterior 1: conector NVMe 0-1Placa de conmutador PCIe: conector NVMe 1 (NVME1)
  • NVME 0-1
  • NVME 1
2Placa posterior 1: conector NVMe 2-3Placa de conmutador PCIe: conector NVMe 2 (NVME2)
  • NVME 2-3
  • NVME 2
3Placa posterior 1: conector de alimentaciónPlaca de distribución de alimentación: conector de alimentación de la placa posterior 1 (BP1 PWR)
  • BP1 PWR
  • BP1 PWR

Placa posterior 2

Nota
Asegúrese de pasar el cable de alimentación a través del clip para cables como se muestra.

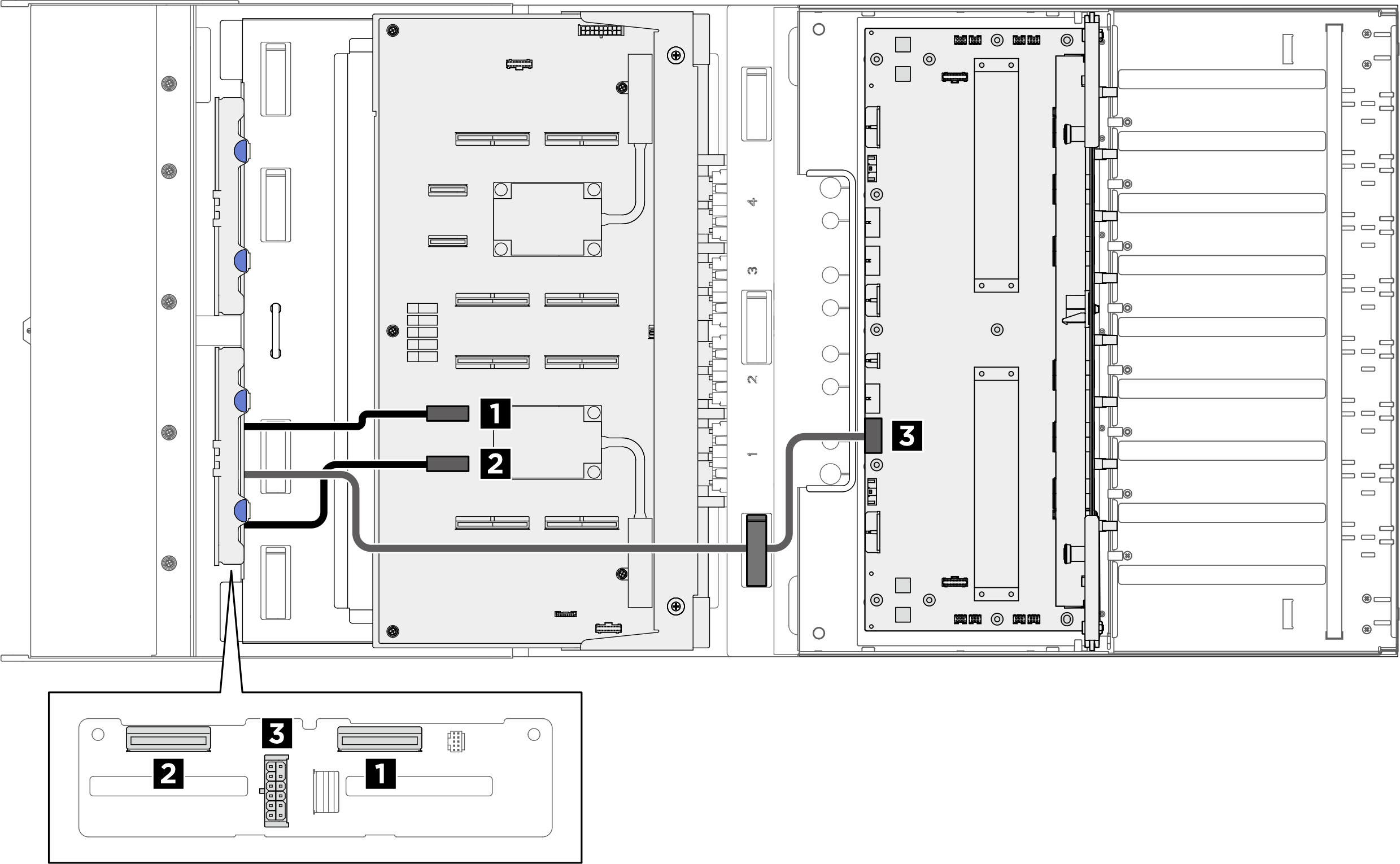

Figura 2. Disposición de los cables de la placa posterior 2
Backplane 2 cable routing
CableDesdeHastaEtiqueta
1Placa posterior 2: conector NVMe 0-1Placa de conmutador PCIe: conector NVMe 3 (NVME3)
  • NVME 0-1
  • NVME 3
2Placa posterior 2: conector NVMe 2-3Placa de conmutador PCIe: conector NVMe 4 (NVME4)
  • NVME 2-3
  • NVME 4
3Placa posterior 2: conector de alimentaciónPlaca de distribución de alimentación: conector de alimentación de la placa posterior 2 (BP2 PWR)
  • BP2 PWR
  • BP2 PWR
