安裝 PCIe 交換器匣

請依照本節中的指示安裝 PCIe 交換器匣。此程序必須由經過培訓的維修技術人員執行。

關於此作業

小心
  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。
  • 將裝有元件的防靜電保護袋與伺服器上任何未上漆的金屬表面接觸；然後，從保護袋中取出元件，將它放在防靜電表面上。

程序

  1. 安裝 PCIe 交換器匣。
    1. 將匣與 8U GPU 滑動箱上的導件插腳對齊，然後將匣放入 8U GPU 滑動箱中，直到其牢固嚙合。
    2. 將匣的把手向下旋轉到底。

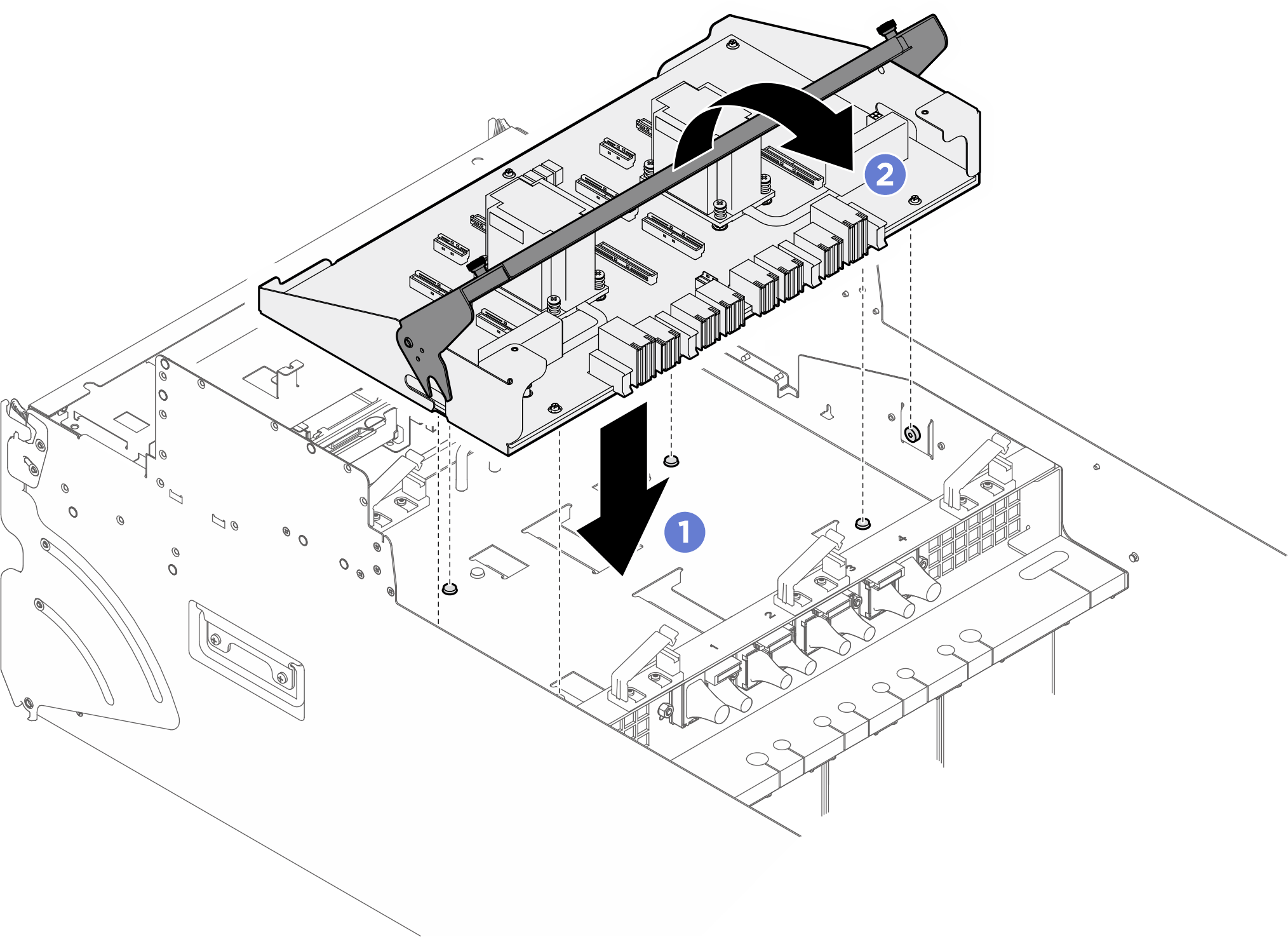

    圖 1. 安裝 PCIe 交換器匣
    PCIe switch tray installation
  2. 鎖緊兩個指旋螺絲以固定匣。

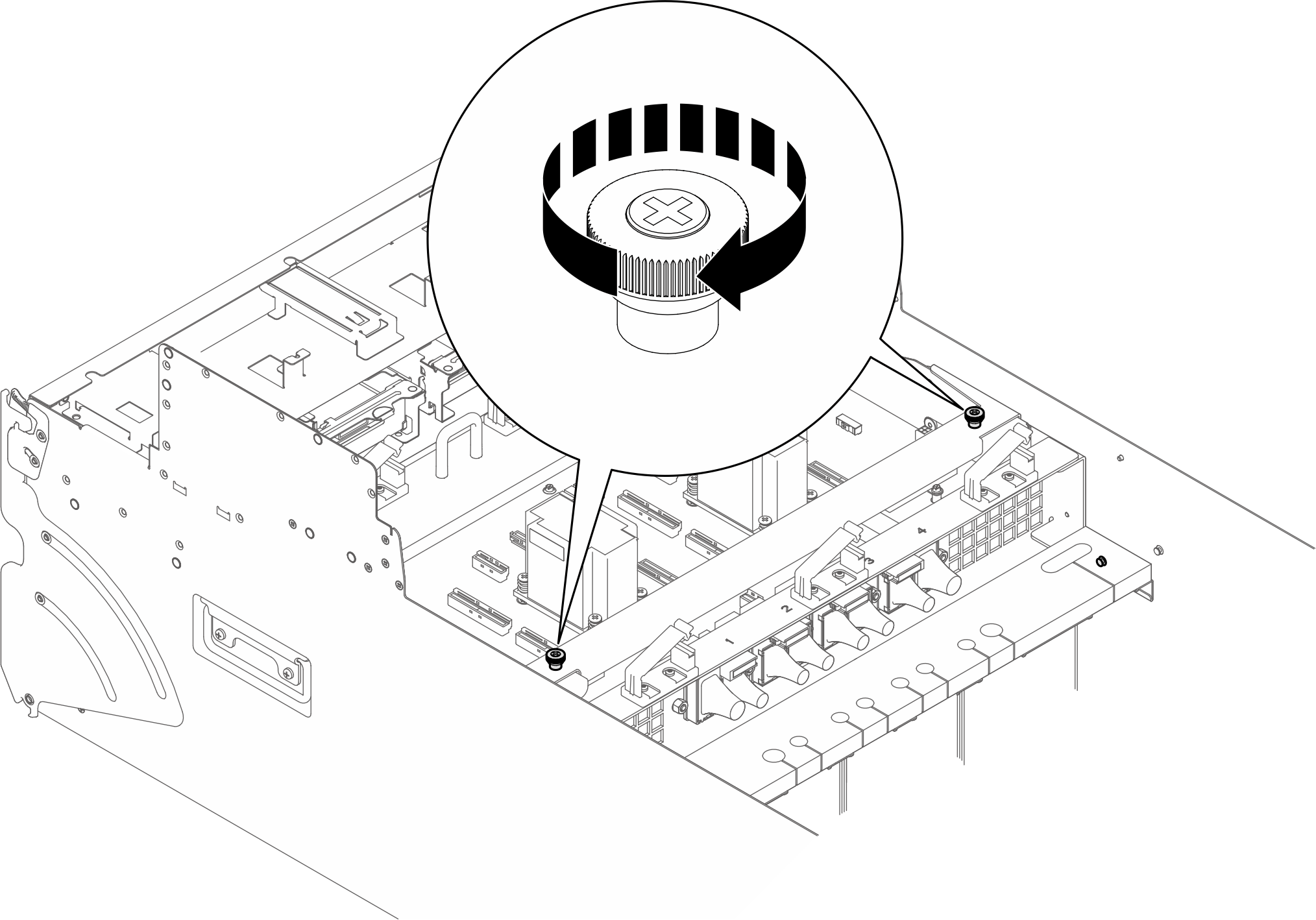

    圖 2. 鎖緊指旋螺絲
    Tightening thumbscrews
  3. 將纜線連接到 PCIe 交換器板。如需更多資訊，請參見下文。

在您完成之後

  1. 重新安裝前方 PCIe 交換器纜線載具。請參閱安裝前方 PCIe 交換器纜線載具。
  2. 重新安裝整合式診斷面板。請參閱安裝整合式診斷面板。
  3. 重新安裝前方風扇機盒。請參閱安裝前方風扇機盒。
  4. 重新安裝 I/O 蓋。請參閱安裝 I/O 蓋。
  5. 重新安裝纜線蓋。請參閱安裝纜線蓋。
  6. 重新安裝 8U GPU 滑動箱。請參閱安裝 8U GPU 滑動箱。
  7. 將所有 2.5 吋熱抽換硬碟或機槽填充板（如果有的話）重新安裝在機槽中。請參閱安裝 2.5 吋熱抽換硬碟
  8. 重新安裝所有前方風扇。請參閱安裝正面熱抽換風扇。
  9. 重新安裝所有電源供應器。請參閱安裝熱抽換電源供應器。重新安裝所有後方風扇。請參閱安裝後方熱抽換風扇。
  10. 完成零件更換。請參閱完成零件更換。
