PCIe スイッチ・トレイの取り付け

PCIe スイッチ・トレイを取り付けるには、このセクションの説明に従ってください。この手順は、トレーニングを受けた技術者が行う必要があります。

このタスクについて

重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
  • コンポーネントが入っている帯電防止パッケージを、サーバーの塗装されていない金属面に接触させます。次に、それをパッケージから取り出し、帯電防止板の上に置きます。

手順

  1. PCIe スイッチ・トレイを取り付けます。
    1. トレイを 8U GPU シャトルのガイド・ピンに合わせます。次に、トレイを、しっかり固定されるまで 8U GPU シャトルに置きます。
    2. トレイのハンドルを下まで回転させます。

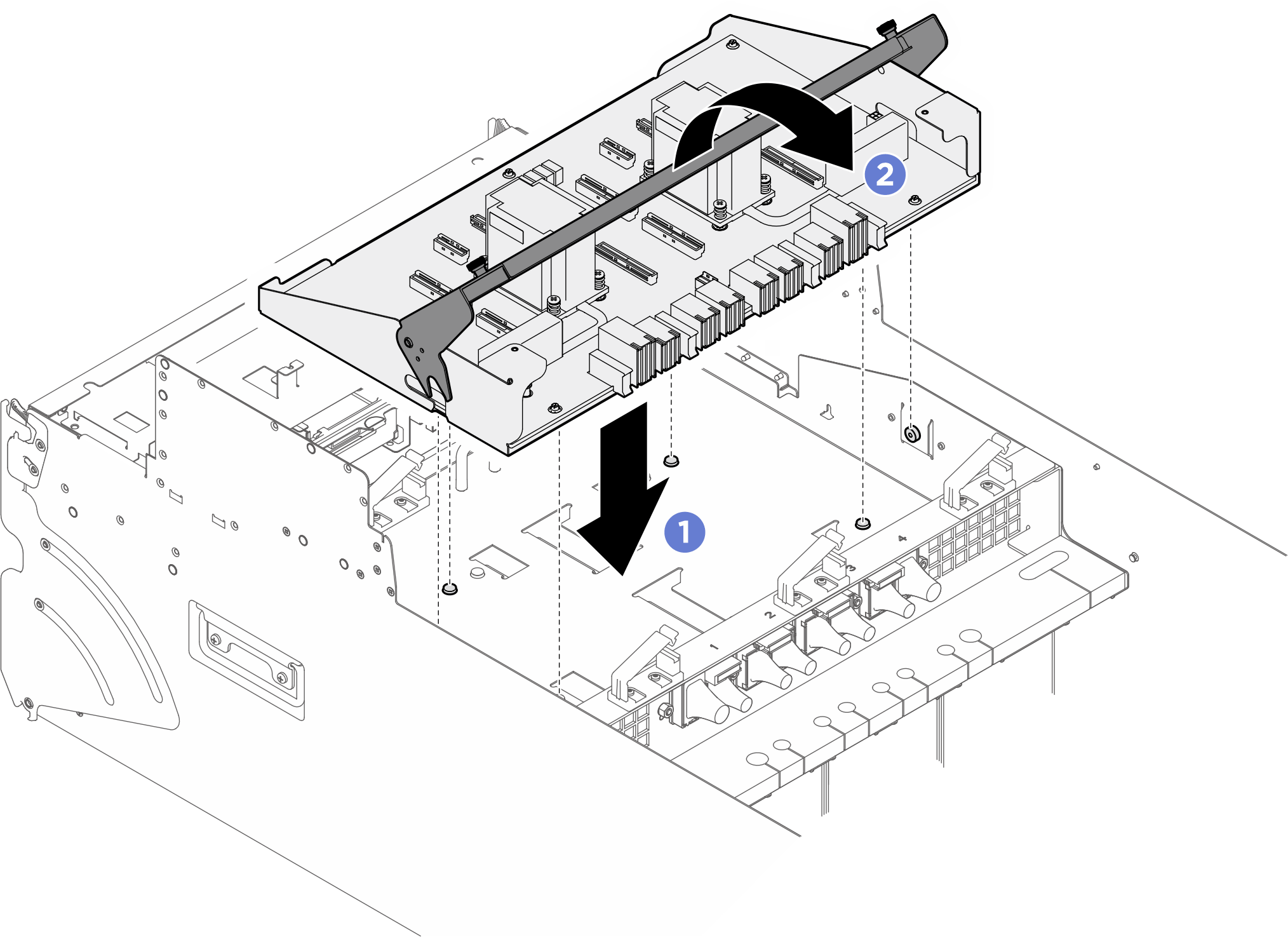

    図 1. PCIe スイッチ・トレイの取り付け
    PCIe switch tray installation
  2. 2 本のつまみねじを締めてトレイを固定します。

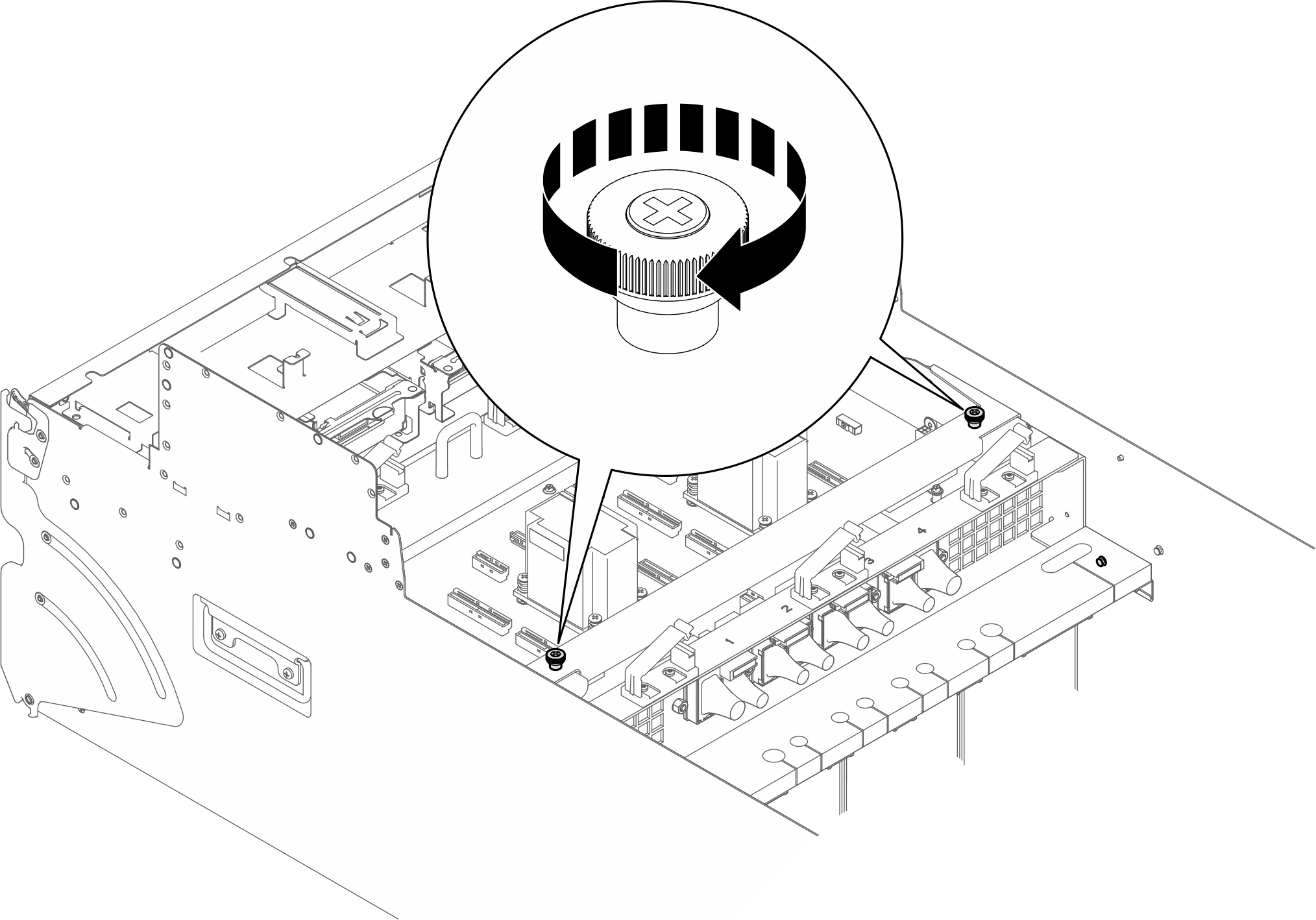

    図 2. つまみねじを締める
    Tightening thumbscrews
  3. PCIe スイッチ・ボードにケーブルを接続します。詳しくは、以下を参照してください。

終了後

  1. 前面 PCIe スイッチ・ケーブル・ハーネスを再度取り付けます。前面 PCIe スイッチ・ケーブル・ハーネスの取り付けを参照してください。
  2. 内蔵診断パネルを再度取り付けます。内蔵診断パネルの取り付けを参照してください。
  3. 前面ファン・ケージを再度取り付けます。前面ファン・ケージの取り付けを参照してください。
  4. I/O カバーを再度取り付けます。I/O カバーの取り付けを参照してください。
  5. ケーブル・カバーを再度取り付けます。ケーブル・カバーの取り付けを参照してください。
  6. 8U GPU シャトルを再度取り付けます。8U GPU シャトルの取り付けを参照してください。
  7. すべての 2.5 型 ホット・スワップ・ドライブまたはドライブ・ベイ・フィラー (搭載されている場合) をドライブ・ベイに再度取り付けます。2.5 型ホット・スワップ・ドライブの取り付け
  8. すべての前面ファンを再度取り付けます。前面ホット・スワップ・ファンの取り付けを参照してください。
  9. すべてのパワー・サプライ・ユニットを再取り付けします。ホット・スワップ・パワー・サプライ・ユニットの取り付けを参照してください。すべての背面ファンを再度取り付けます。背面ホット・スワップ・ファンの取り付けを参照してください。
  10. 部品交換を完了します。部品交換の完了を参照してください。
