ติดตั้งถาดสวิตช์ PCIe
ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งถาดสวิตช์ PCIe ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการฝึกอบรม
เกี่ยวกับงานนี้
ข้อควรสนใจ
- อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
- นำบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตที่มีส่วนประกอบไปแตะที่พื้นผิวโลหะที่ไม่ทาสีบนเซิร์ฟเวอร์ แล้วจึงนำส่วนประกอบออกจากบรรจุภัณฑ์ และวางลงบนพื้นผิวป้องกันไฟฟ้าสถิต
ขั้นตอน
- ติดตั้งถาดสวิตช์ PCIe

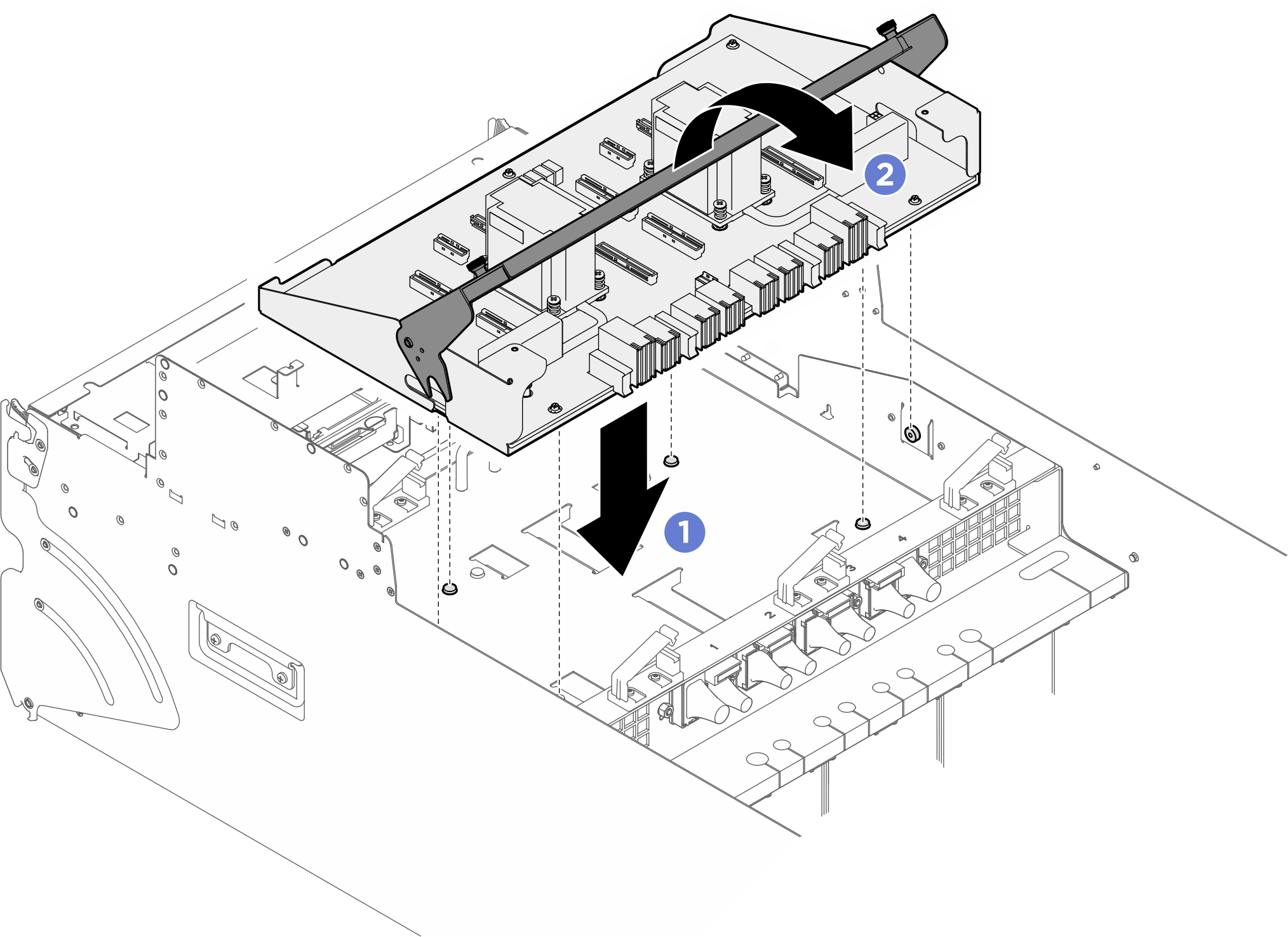

จัดตำแหน่งถาดให้ตรงกับหมุดนำร่องบนรถรับส่ง 8U GPU จากนั้น วางถาดลงในชัตเทิล GPU 8U จนกว่าจะยึดเข้าที่อย่างแน่นหนา
หมุนที่จับของถาดลงจนสุด
รูปที่ 1. การติดตั้งถาดสวิตช์ PCIe

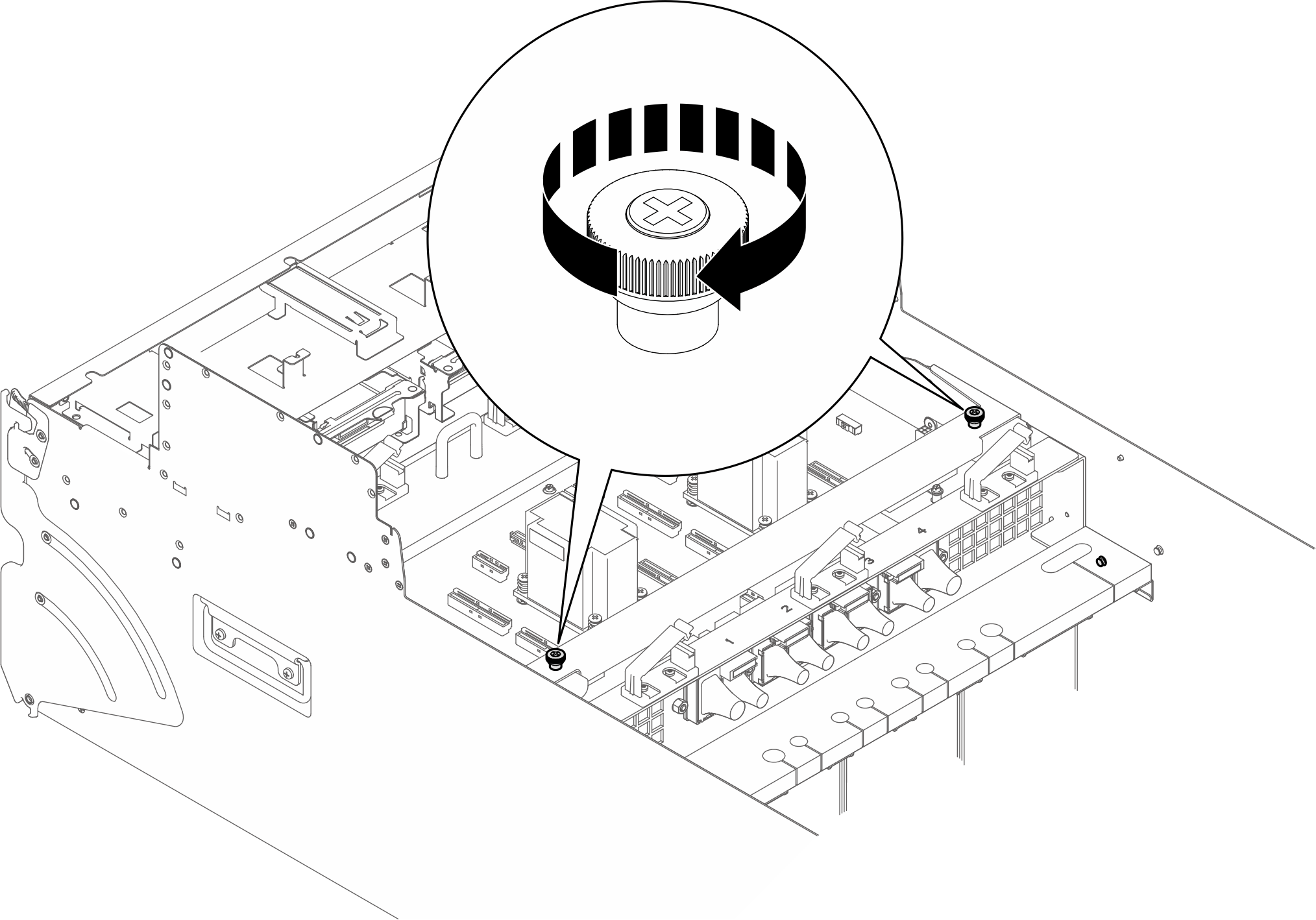

- ขันน็อตยึดสองตัวให้แน่นเพื่อยึดถอดรูปที่ 2. การขันน็อตยึด
หลังจากดำเนินการเสร็จ
- ติดตั้งชุดสายสวิตช์ PCIe ด้านหน้ากลับเข้าที่ โปรดดู ติดตั้งชุดสายสวิตช์ PCIe ด้านหน้า
- ติดตั้งแผงการวินิจฉัยในตัวกลับเข้าที่ โปรดดู ติดตั้งแผงการวินิจฉัยแบบรวม
- ติดตั้งตัวครอบพัดลมด้านหน้ากลับเข้าที่ โปรดดู ติดตั้งตัวครอบพัดลมด้านหน้า
- ติดตั้งฝาครอบ I/O กลับเข้าที่ โปรดดู ติดตั้งฝาครอบ I/O
- ติดตั้งฝาครอบสายกลับเข้าที่ โปรดดู ติดตั้งฝาครอบสาย
- ติดตั้ง ชัตเทิล GPU 8U กลับเข้าที่ ดู ติดตั้งชัตเทิล GPU 8U
- ติดตั้งไดรฟ์แบบ Hot-swap ขนาด 2.5 นิ้ว หรือแผงครอบช่องใส่ไดรฟ์ทั้งหมด (หากมี) กลับเข้าที่ในช่องใส่ไดรฟ์ ดูติดตั้งไดรฟ์แบบ Hot-swap ขนาด 2.5 นิ้ว
- ติดตั้งพัดลมด้านหน้าทั้งหมดกลับเข้าที่ โปรดดู ติดตั้งพัดลมแบบ Hot-swap ด้านหน้า
- ติดตั้งชุดแหล่งจ่ายไฟทั้งหมดกลับเข้าที่ โปรดดู ติดตั้งอุปกรณ์แหล่งจ่ายไฟแบบ Hot-swapติดตั้งพัดลมด้านหลังทั้งหมดกลับเข้าที่ โปรดดู ติดตั้งพัดลมแบบ Hot-swap ด้านหลัง
- ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
