Instalar a bandeja do comutador PCIe

Siga as instruções nesta seção para instalar a bandeja do comutador PCIe. O procedimento deve ser executado por um técnico treinado.

Sobre esta tarefa

Atenção

Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.

Procedimento

Instale a bandeja do comutador PCIe.
1. Alinhe a bandeja com os pinos-guia no alternador da GPU 8U; em seguida, coloque a bandeja no alternador da GPU 8U até que ela esteja encaixada com segurança.
2. Gire a alça da bandeja completamente para baixo.

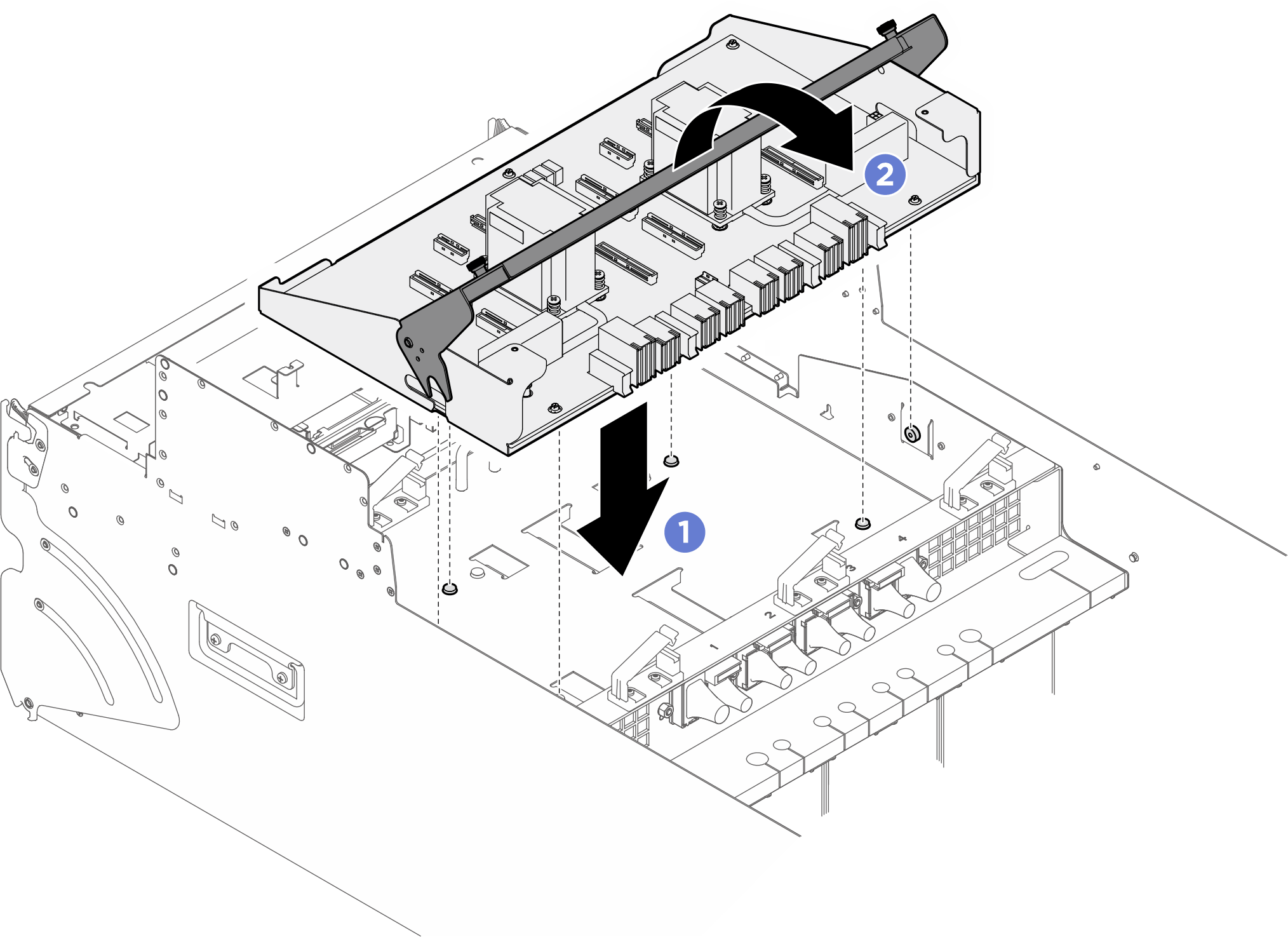

Figura 1. Instalação da bandeja do comutador PCIe
Aperte os dois parafusos de aperto manual para prender a bandeja.

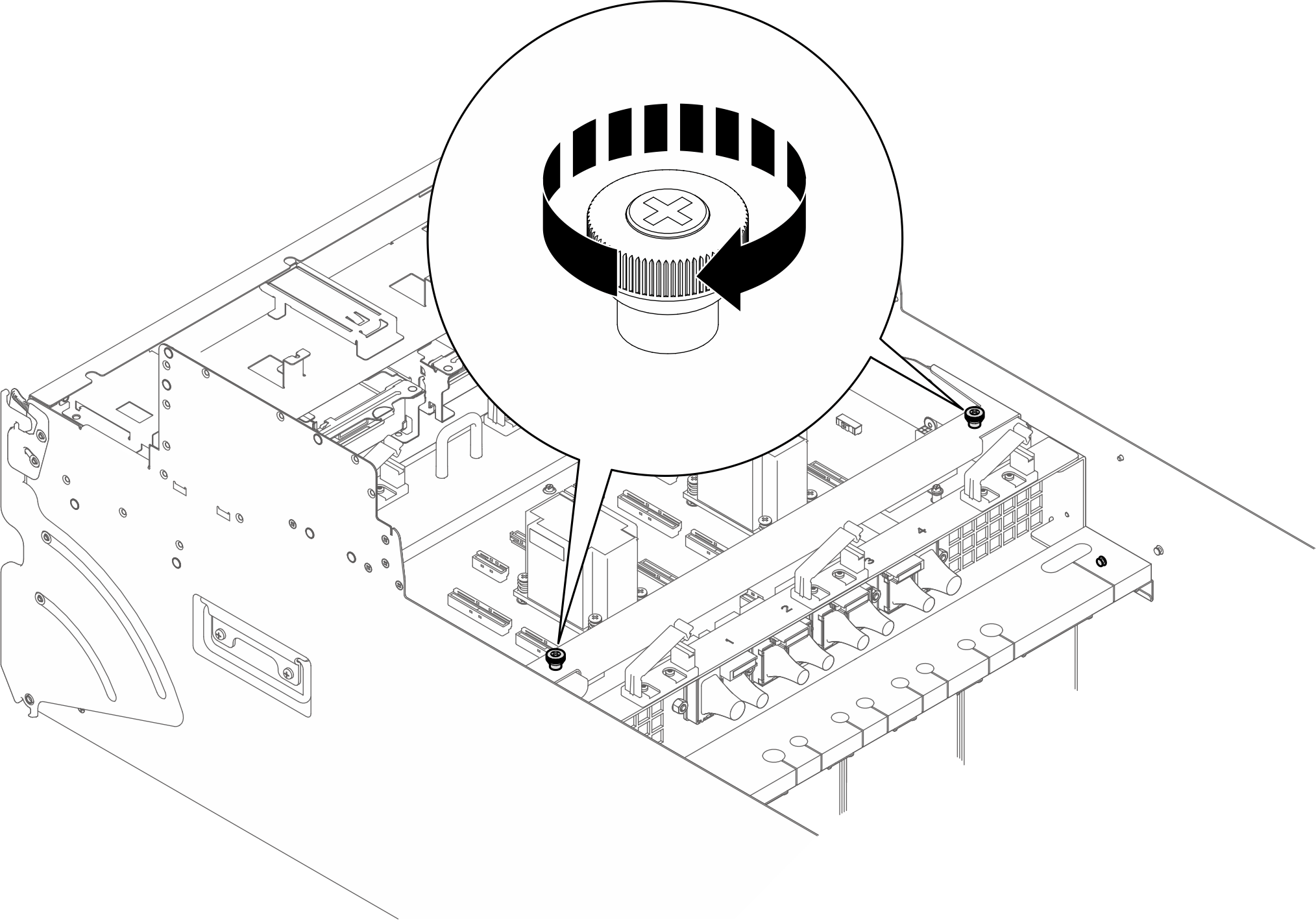

Figura 2. Apertando os parafusos de aperto manual
Conecte os cabos à placa de comutador PCIe. Consulte abaixo mais informações.

Depois de concluir

Reinstale o conjunto de cabos do comutador PCIe frontal. Consulte Instalar o conjunto de cabos do comutador PCIe.
Reinstale o painel de diagnóstico integrado. Consulte Instalar o painel de diagnóstico integrado.
Reinstale a gaiola do ventilador frontal. Consulte Instalar a gaiola do ventilador frontal.
Reinstale a tampa de E/S. Consulte Instalar a tampa de E/S.
Reinstale a tampa do cabo. Consulte Instalar a tampa do cabo.
Reinstale o Alternador de GPU 8U. Consulte Instalar o alternador de GPU 8U.
Reinstale todas as unidades hot-swap de 2,5 polegadas ou preenchimentos do compartimento de unidade (se houver) nos compartimentos de unidade. Consulte Instalar uma unidade hot-swap de 2,5 polegadas
Reinstale todos os ventiladores frontais. Consulte Instalar um ventilador hot-swap frontal.
Reinstale todas as unidades de fonte de alimentação. Consulte Instalar uma unidade de fonte de alimentação hot-swap.Reinstale todos os ventiladores traseiros. Consulte Instalar um ventilador hot-swap traseiro.
Conclua a substituição de peças. Consulte Concluir a substituição de peças.
