Installation du plateau du commutateur PCIe

Suivez les instructions de la présente section pour installer le plateau du commutateur PCIe. La procédure doit être exécutée par un technicien qualifié.

À propos de cette tâche

Avertissement

Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
Mettez l’emballage antistatique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface de protection antistatique.

Procédure

Installez le plateau du commutateur PCIe.
1. Alignez le plateau sur les broches de guidage de la navette du GPU 8U ; ensuite, placez le plateau dans la navette du GPU 8U jusqu’à ce qu’il soit solidement fixé.
2. Faites pivoter la poignée du plateau complètement vers le bas.

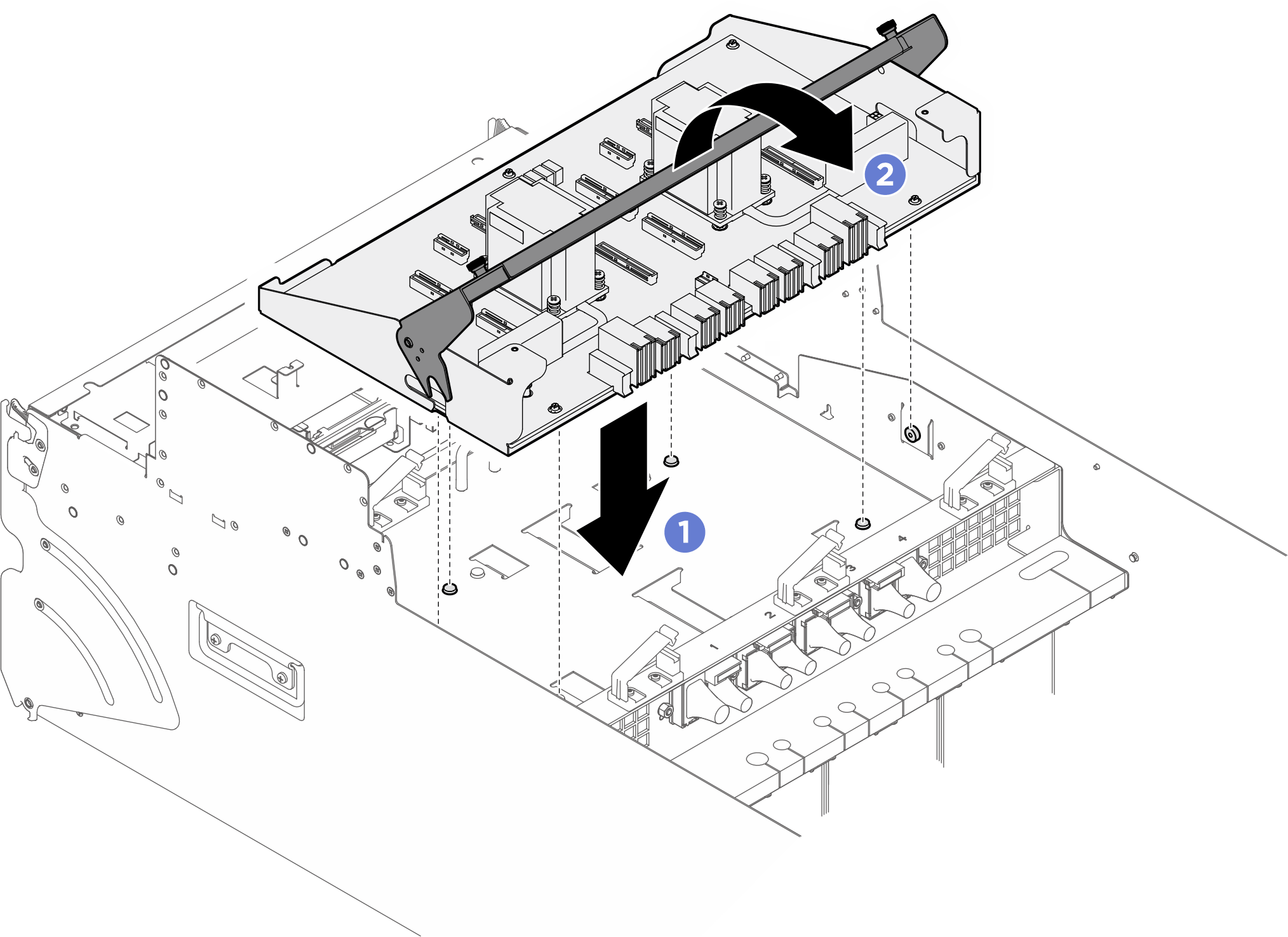

Figure 1. Installation du plateau du commutateur PCIe
Serrez les deux vis moletées pour fixer le plateau.

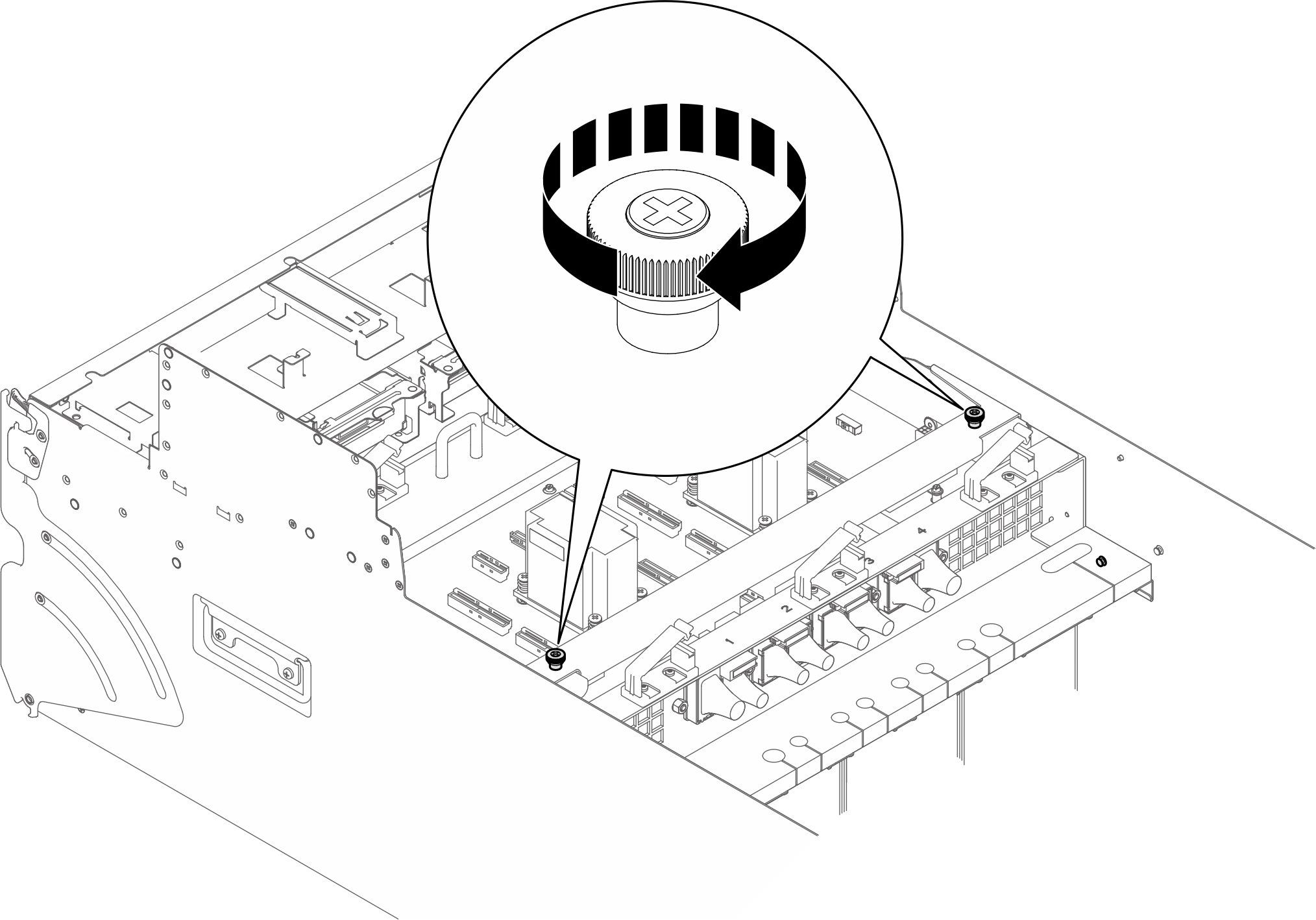

Figure 2. Serrage des vis moletées
Connectez les câbles à la carte du commutateur PCIe. Voir ci-dessous pour plus d’informations.

Après avoir terminé

Réinstallez le faisceau de câbles du commutateur PCIe avant. Voir Installation du harnais de câbles du commutateur PCIe avant.
Réinstallez le panneau de diagnostics intégré. Voir Installation du panneau de diagnostics intégré.
Réinstallez le boîtier du ventilateur avant. Voir Installation du boîtier de ventilation avant.
Réinstallez le cache d’E-S. Voir Installation du cache d’E-S.
Réinstallez le couvre-câble. Voir Installation du couvre-câble.
Réinstallez la Navette GPU 8U. Voir Installation de la navette du GPU 8U.
Réinstallez toutes les unités remplaçables à chaud de 2,5 pouces ou tous les obturateurs de baie d’unité (le cas échéant) dans les baies d’unité. Pour plus d'informations, voir Installation d'une unité remplaçable à chaud de 2,5 pouces
Réinstallez tous les ventilateurs avant. Voir Installation d’un ventilateur remplaçable à chaud avant.
Réinstallez toutes les unités d’alimentation. Voir Installation d'un bloc d'alimentation remplaçable à chaud.Réinstallez tous les ventilateurs arrière. Voir Installation d’un ventilateur remplaçable à chaud arrière.
Terminez de remplacer les composants. Voir Fin du remplacement des composants.
