Instale la bandeja del conmutador PCIe
Siga las instrucciones que aparecen en esta sección para instalar la bandeja del conmutador PCIe. El procedimiento debe ser realizado por un técnico capacitado.
Acerca de esta tarea
Atención
- Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
- Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.
Procedimiento
- Instale la bandeja del conmutador PCIe.

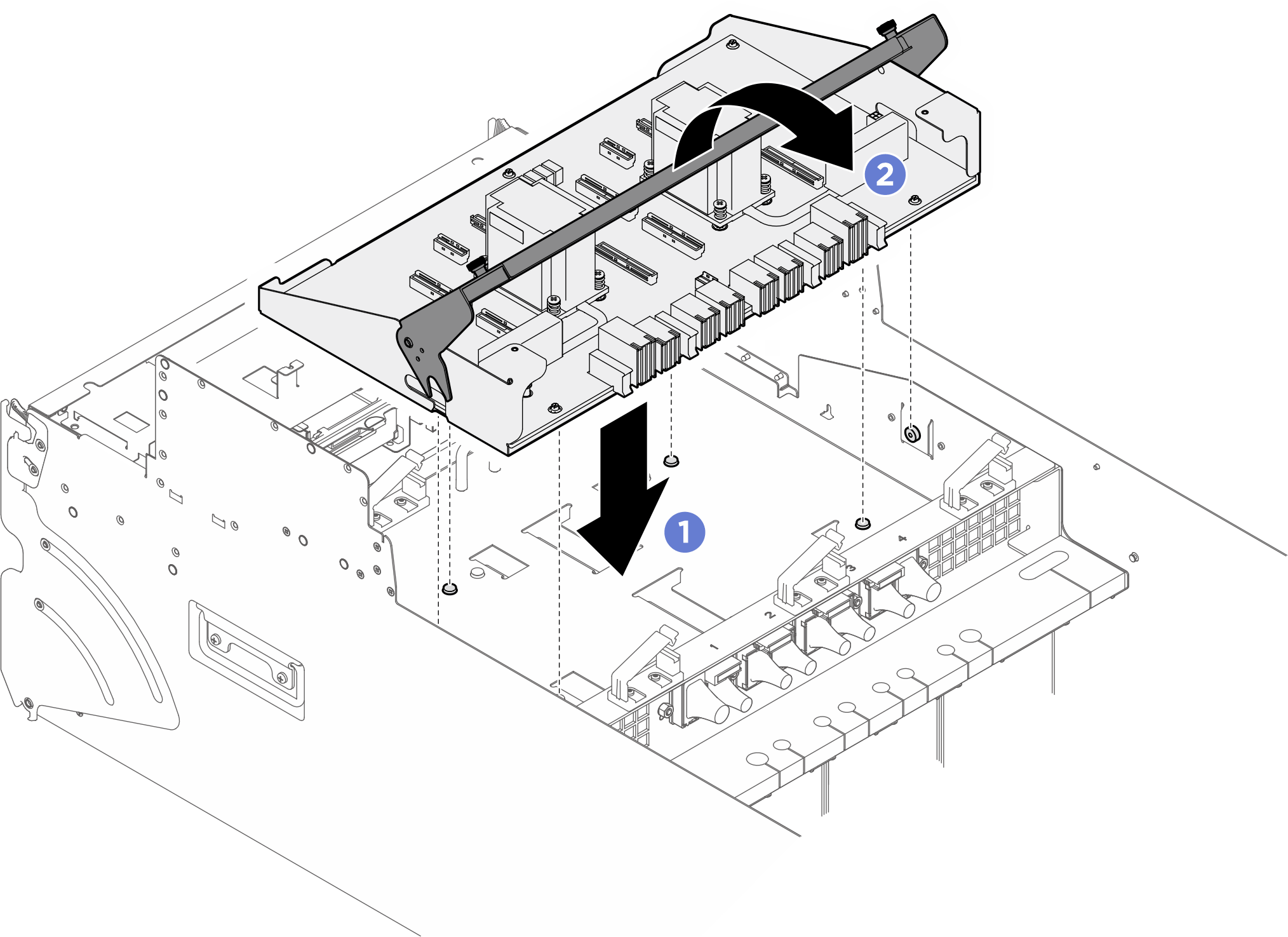

Alinee la bandeja con las patillas guía en la lanzadera de GPU 8U; a continuación, coloque la bandeja en la GPU 8U hasta que quede bien enganchado.
Gire el asa de la bandeja completamente hacia abajo.
Figura 1. Instalación de la bandeja del conmutador PCIe

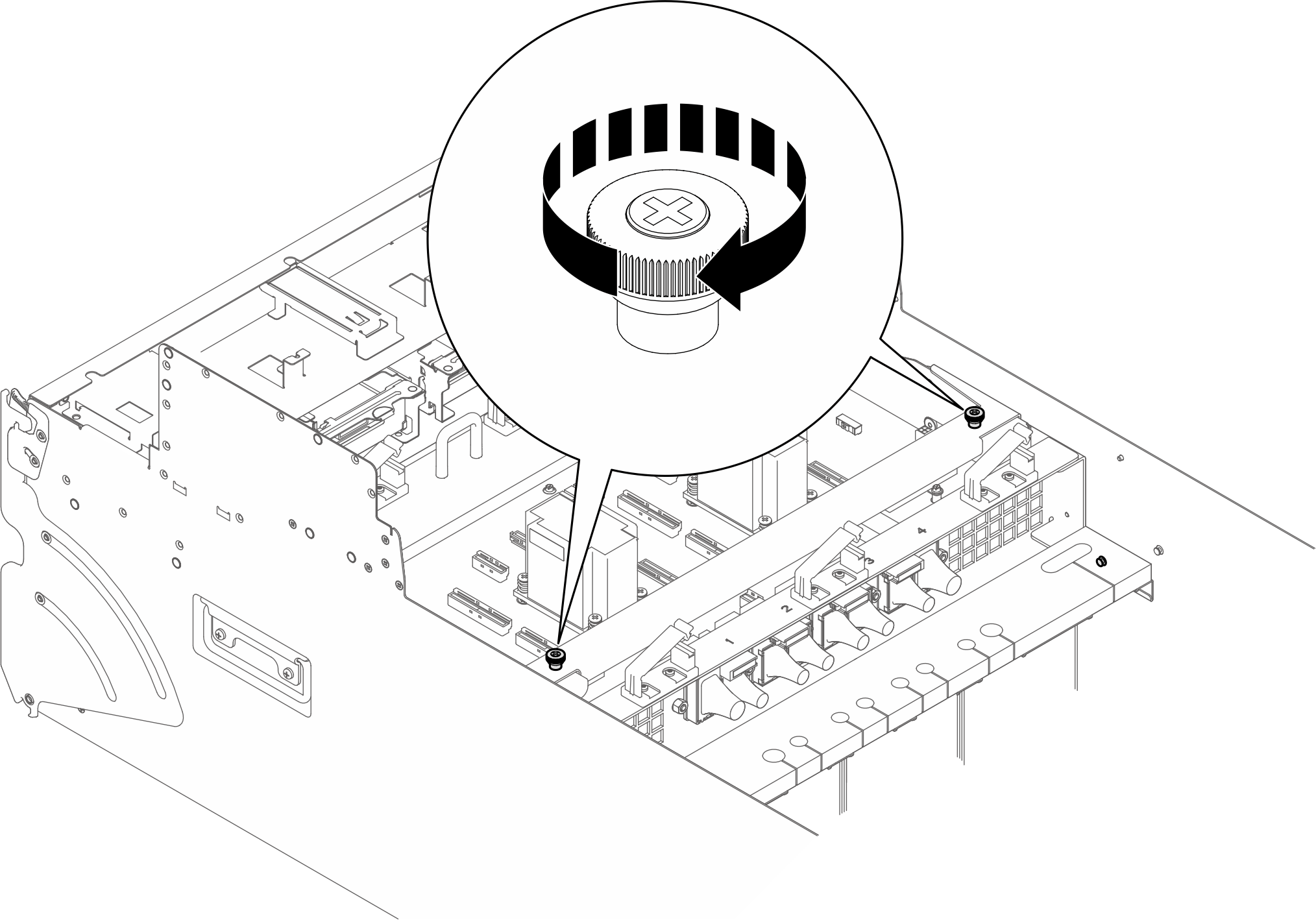

- Apriete los dos tornillos de apriete manual para fijar la bandeja.Figura 2. Apriete de los tornillos de apriete manual
Después de finalizar
- Vuelva a instalar el arnés de cables del conmutador PCIe frontal. Consulte Instalación del arnés de cables del conmutador PCIe frontal.
- Vuelva a instalar el panel de diagnóstico integrado. Consulte Instalación del panel de diagnóstico integrado.
- Vuelva a instalar el compartimiento del ventilador frontal. Consulte Instalación del compartimiento del ventilador frontal.
- Vuelva a instalar la cubierta de E/S. Consulte Instalación de la cubierta de E/S.
- Vuelva a instalar la cubierta de cables. Consulte Instalación de la cubierta de cables.
- Vuelva a instalar el Lanzadera de GPU 8U. Consulte Instalación de la lanzadera de GPU 8U.
- Vuelva a instalar todas las unidades de intercambio en caliente de 2,5 pulgadas o los rellenos de la bahía de unidad (si los hay) en las bahías de unidad. Consulte Instalación de una unidad de 2,5 pulgadas de intercambio en caliente
- Vuelva a instalar todos los ventiladores frontales. Consulte Instale un ventilador de intercambio en caliente frontal.
- Vuelva a instalar todas las unidades de fuente de alimentación. Consulte Instalación de una unidad de fuente de alimentación de intercambio en caliente.Vuelva a instalar todos los ventiladores posteriores. Consulte Instale un ventilador de intercambio en caliente posterior.
- Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
