Instalar a estrutura do suporte do cabo e o conjunto do defletor

Siga as instruções nesta seção para instalar o conjunto de estrutura e defletor do suporte do cabo. O procedimento deve ser executado por um técnico treinado.

Sobre esta tarefa

Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
  • Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.
  • Duas pessoas e um dispositivo de elevação no local que podem suportar até 400 lb (181 kg) são necessários para executar esse procedimento. Se você ainda não tiver um dispositivo de içamento disponível, a Lenovo oferece o Genie Lift GL-8 material lift que pode ser adquirido em Data Center Solution Configurator. Inclua o freio e a plataforma de carga ao pedir o Genie Lift GL-8 material lift.

Procedimento

  1. Instale a estrutura do suporte do cabo e o conjunto do defletor.
    1. Alinhe o conjunto com os pinos-guia no alternador da GPU 8U; em seguida, coloque o conjunto no alternador da GPU 8U até que ele esteja encaixado com segurança.
    2. Localize os oito orifícios de parafuso marcados com J no conjunto e em ambos os lados do alternador da GPU 8U. Em seguida, aperte os oito parafusos para fixar o conjunto.

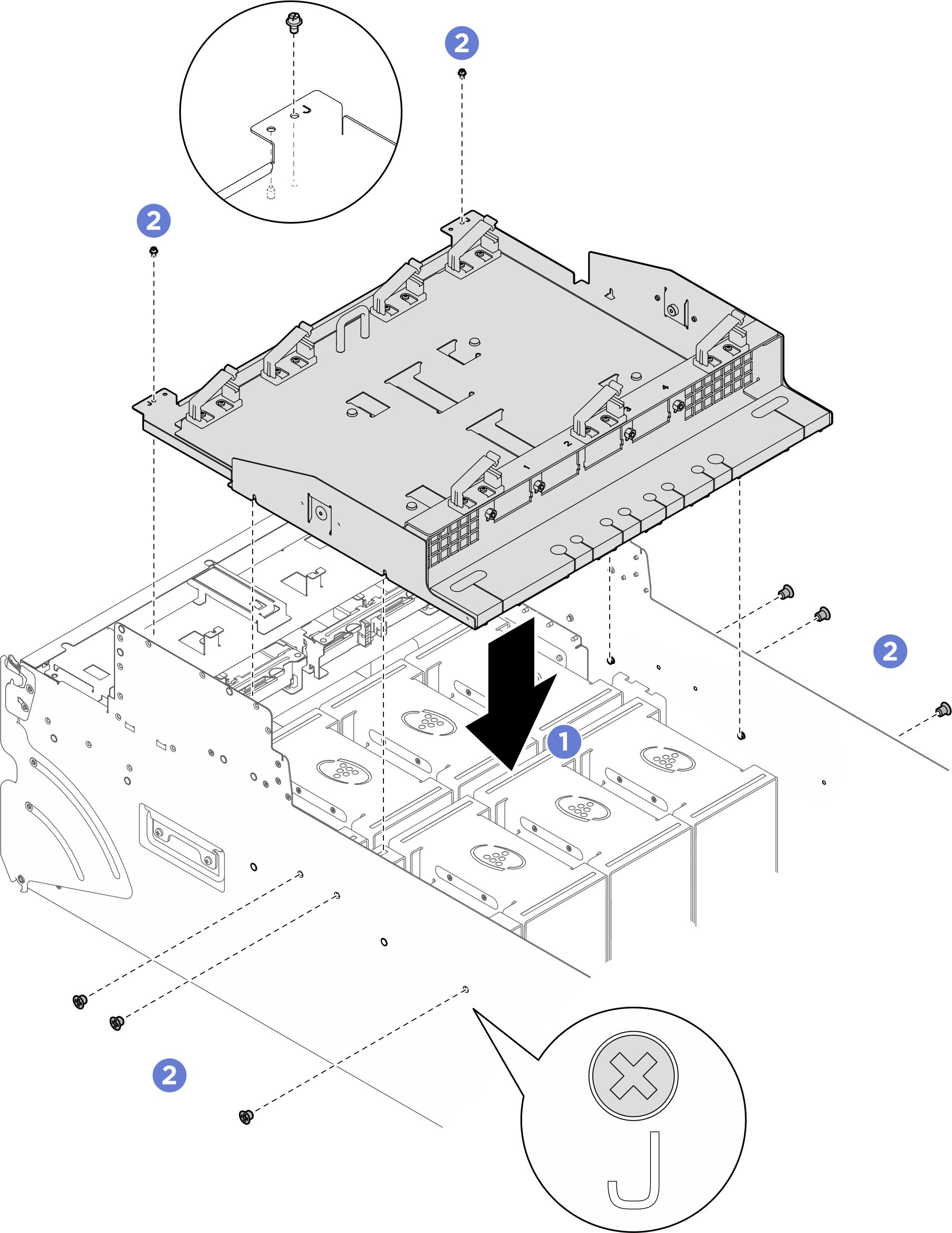

      Figura 1. Instalação da estrutura do suporte do cabo e do conjunto do defletor
      Cable holder frame and baffle assembly installation
  2. Instale todos os cabos na estrutura do suporte do cabo e no conjunto do defletor.
    Nota
    Certifique-se de instalar os cabos com as orientações corretas. Consulte a ilustração abaixo para obter as orientações correspondentes.
    1. Alinhe o cabo com a estrutura da porta e abaixe-o para instalá-lo no conjunto.
    2. Deslize a trava azul para travar o cabo no lugar.

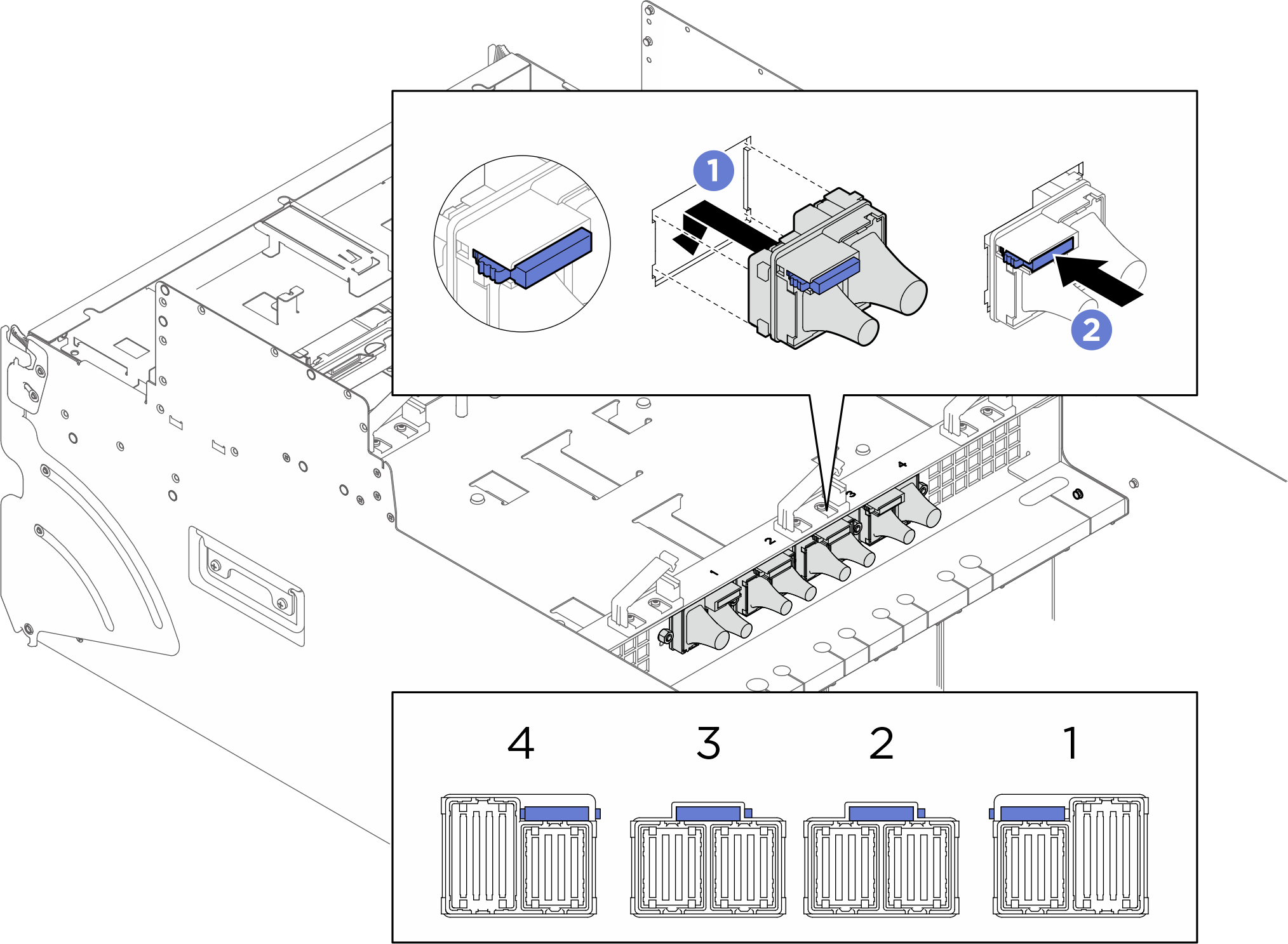

      Figura 2. Instalação do cabo
      Cable installation
    3. Repita para instalar os outros três cabos.

Depois de concluir

  1. Reinstale a bandeja do comutador PCIe. Consulte Instalar a bandeja do comutador PCIe.
  2. Reinstale o conjunto de cabos do comutador PCIe frontal. Consulte Instalar o conjunto de cabos do comutador PCIe.
  3. Reinstale o painel de diagnóstico integrado. Consulte Instalar o painel de diagnóstico integrado.
  4. Reinstale a gaiola do ventilador frontal. Consulte Instalar a gaiola do ventilador frontal.
  5. Reinstale a tampa de E/S. Consulte Instalar a tampa de E/S.
  6. Reinstale a tampa do cabo. Consulte Instalar a tampa do cabo.
  7. Reinstale o Alternador de GPU 8U. Consulte Instalar o alternador de GPU 8U.
  8. Reinstale todas as unidades hot-swap de 2,5 polegadas ou preenchimentos do compartimento de unidade (se houver) nos compartimentos de unidade. Consulte Instalar uma unidade hot-swap de 2,5 polegadas
  9. Reinstale todos os ventiladores frontais. Consulte Instalar um ventilador hot-swap frontal.
  10. Reinstale todas as unidades de fonte de alimentação. Consulte Instalar uma unidade de fonte de alimentação hot-swap.
  11. Conclua a substituição de peças. Consulte Concluir a substituição de peças.
