Instale el marco del soporte del cable y el conjunto del deflector

Siga las instrucciones que aparecen en esta sección para instalar el marco del soporte del cable y el conjunto del deflector. El procedimiento debe ser realizado por un técnico capacitado.

Acerca de esta tarea

Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
  • Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.
  • Para realizar este procedimiento se requieren dos personas y un dispositivo de elevación en el sitio que soporte hasta 400 lb (181 kg). Si todavía no tiene un dispositivo de elevación disponible, Lenovo ofrece el Genie Lift GL-8 material lift que se puede comprar en Data Center Solution Configurator. Asegúrese de incluir el freno de liberación con el pie y la plataforma de carga al pedir el Genie Lift GL-8 material lift.

Procedimiento

  1. Instale el marco del soporte del cable y el conjunto del deflector.
    1. Alinee el conjunto con las patillas guía en la lanzadera de GPU 8U; a continuación, coloque el conjunto en la lanzadera de GPU 8U hasta que quede bien enganchado.
    2. Ubique los ocho orificios de tornillos marcados J en el conjunto y ambos lados de la lanzadera de GPU 8U; a continuación, apriete los ocho tornillos para fijar el conjunto.

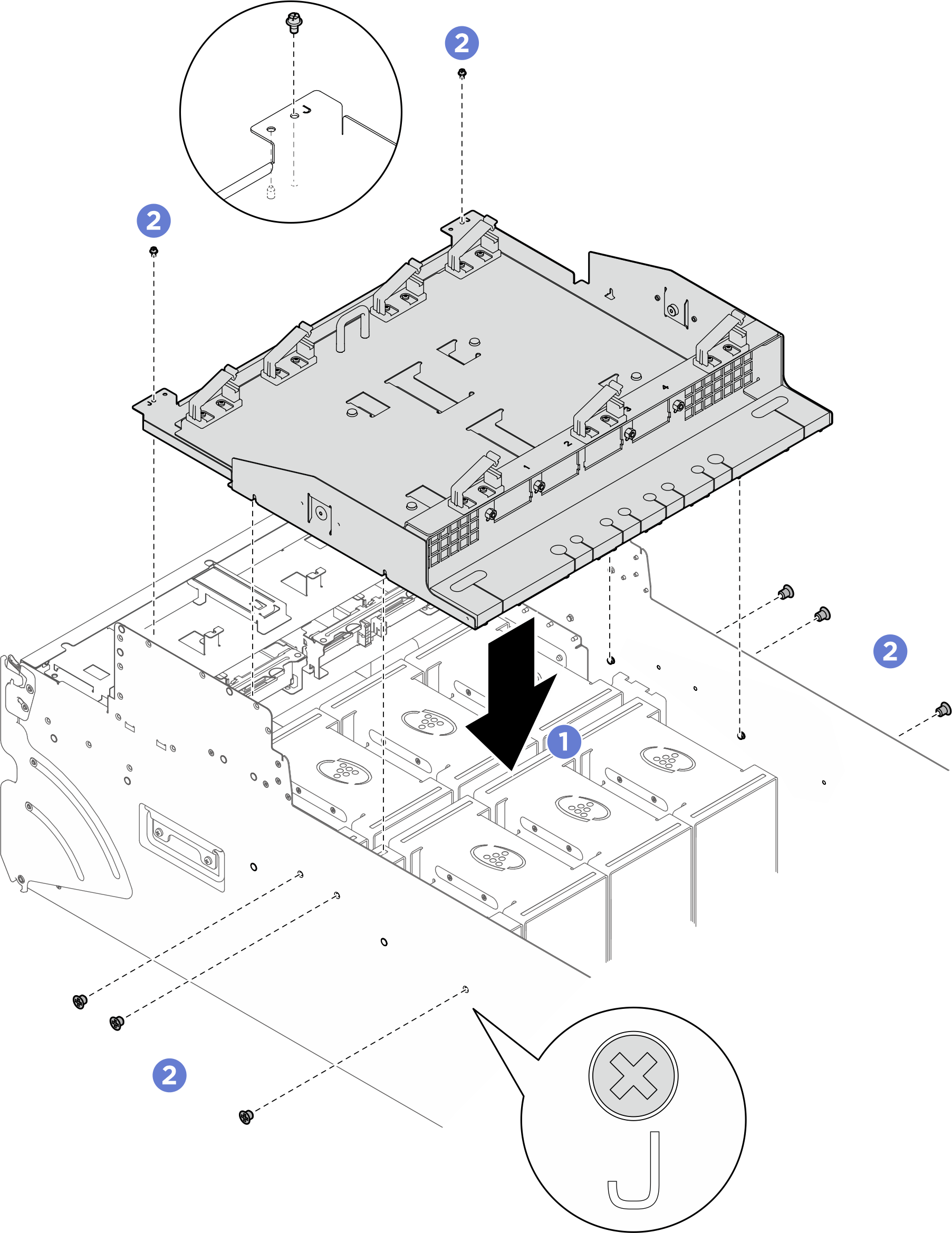

      Figura 1. Instalación del marco del soporte del cable y del conjunto del deflector
      Cable holder frame and baffle assembly installation
  2. Instale los cables en el marco del soporte del cable y en el conjunto del deflector.
    Nota
    Asegúrese de instalar los cables con las orientaciones correctas, consulte la siguiente ilustración para ver las orientaciones correspondientes.
    1. Alinee el cable con el marco del puerto y bájelo para instalarlo en el conjunto.
    2. Deslice el pestillo azul para bloquear el cable en su lugar.

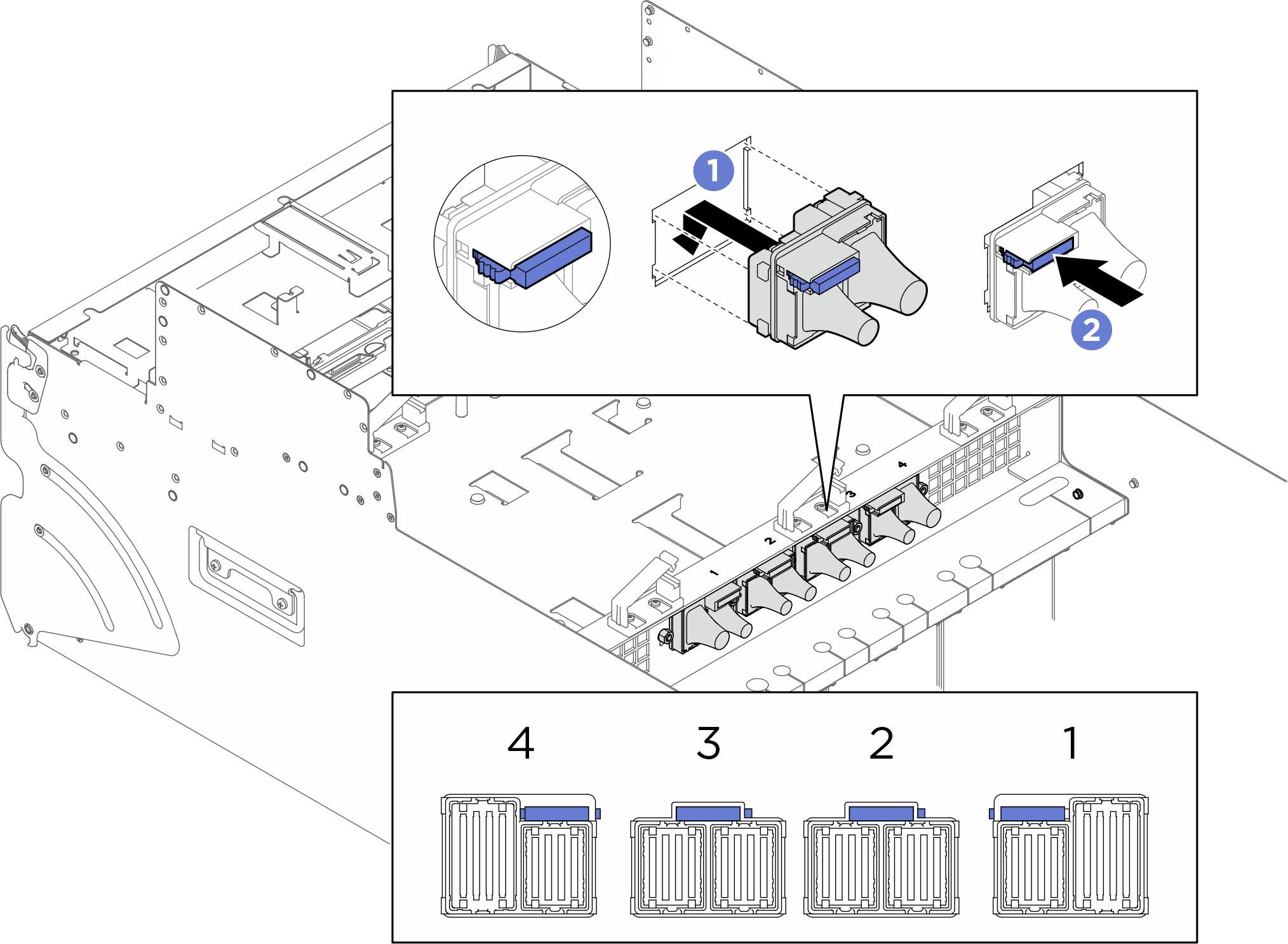

      Figura 2. Instalación del cable
      Cable installation
    3. Repita el proceso para instalar los otros tres cables.

Después de finalizar

  1. Vuelva a instalar la bandeja del conmutador PCIe. Consulte Instale la bandeja del conmutador PCIe.
  2. Vuelva a instalar el arnés de cables del conmutador PCIe frontal. Consulte Instalación del arnés de cables del conmutador PCIe frontal.
  3. Vuelva a instalar el panel de diagnóstico integrado. Consulte Instalación del panel de diagnóstico integrado.
  4. Vuelva a instalar el compartimiento del ventilador frontal. Consulte Instalación del compartimiento del ventilador frontal.
  5. Vuelva a instalar la cubierta de E/S. Consulte Instalación de la cubierta de E/S.
  6. Vuelva a instalar la cubierta de cables. Consulte Instalación de la cubierta de cables.
  7. Vuelva a instalar el Lanzadera de GPU 8U. Consulte Instalación de la lanzadera de GPU 8U.
  8. Vuelva a instalar todas las unidades de intercambio en caliente de 2,5 pulgadas o los rellenos de la bahía de unidad (si los hay) en las bahías de unidad. Consulte Instalación de una unidad de 2,5 pulgadas de intercambio en caliente
  9. Vuelva a instalar todos los ventiladores frontales. Consulte Instale un ventilador de intercambio en caliente frontal.
  10. Vuelva a instalar todas las unidades de fuente de alimentación. Consulte Instalación de una unidad de fuente de alimentación de intercambio en caliente.
  11. Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
