Instalar o defletor de ar traseiro

Siga as instruções nesta seção para instalar o defletor de ar traseiro.

Sobre esta tarefa

Atenção

Procedimento

Alinhe as guias do defletor de ar traseiro aos slots do defletor de ar traseiro em ambos os lados do chassi e, em seguida, abaixe o defletor de ar traseiro no servidor.
Nota
- Feche a presilha de retenção em cada extremidade do conector do módulo de memória antes de instalar o defletor de ar traseiro para obter o resfriamento adequado.
- O defletor de ar traseiro pode ser um pouco diferente das ilustrações.
Figura 1. Instalação do defletor de ar traseiro
Pressione ligeiramente o defletor de ar traseiro para baixo até que esteja preso com firmeza.

Depois de concluir

Reinstale as placas riser FHFL se necessário. Consulte Instalar uma placa riser PCIe.
Reconecte os cabos da placa riser PCIe ao conjunto da placa-mãe e passe os cabos pelo defletor de ar traseiro. Consulte Roteamento de cabos da placa riser PCIe para obter mais detalhes.
Se necessário, reconecte os cabos do backplane M.2 ao backplane M.2.
- Backplane M.2 SATA/NVMe ou NVMe
  1. Incline o conector em um ângulo de 20 graus ou menos e insira-o até que a superfície inferior alcance a rampa.
  2. Pressione o conector para baixo.
  3. Aperte o parafuso no cabo de sinal.
  4. Conecte o cabo de alimentação.
    Figura 2. Conexão de cabo do backplane M.2 SATA/NVMe ou NVMe
- Backplane M.2 SATA/x4 NVMe
  Conecte os cabos do backplane M.2 ao backplane M.2.
  Figura 3. Conexão do cabo do backplane M.2 SATA/x4 NVMe

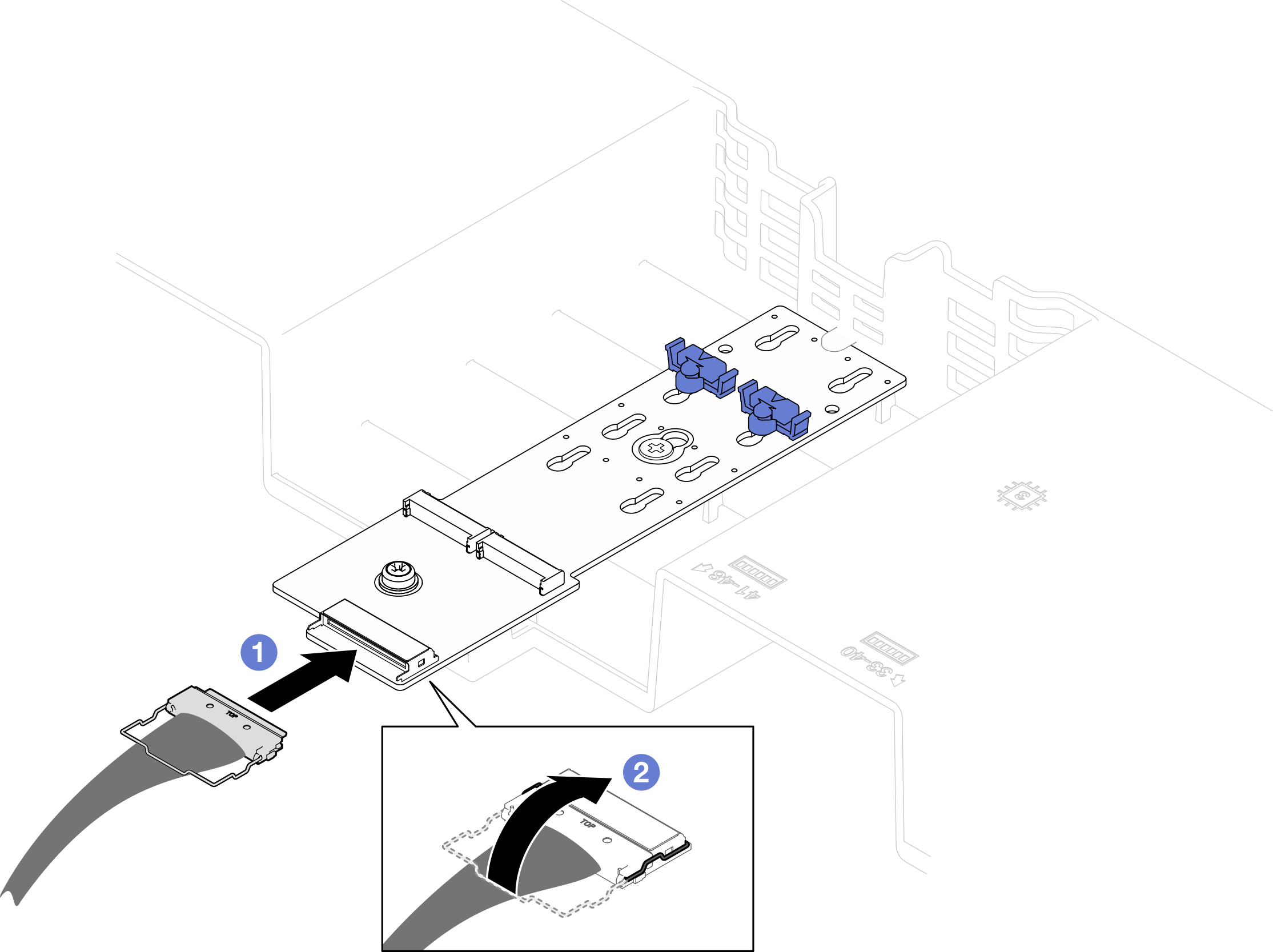

- Backplane M.2 RAID SATA/NVMe
  1. Conecte os cabos ao backplane M.2.
  2. Encaixe a presilha no cabo no conector.
    Figura 4. Conexão do cabo do backplane M.2 RAID SATA/NVMe
Se necessário, reconecte o cabo do módulo de energia flash ao cabo de extensão.
Figura 5. Conexão do cabo do módulo de energia flash
Conclua a substituição de peças. Consulte Concluir a substituição de peças.
