Установка заднего дефлектора

В этом разделе приведены инструкции по установке заднего дефлектора.

Об этой задаче

Внимание
Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

Процедура

  1. Совместите язычки заднего дефлектора с предназначенными для него гнездами с обеих сторон рамы и опустите дефлектор в сервер.
    Прим.
    • Перед установкой заднего дефлектора закройте фиксирующую защелку на каждом конце разъема модуля памяти для надлежащего охлаждения.
    • Задний дефлектор может выглядеть иначе, чем на рисунке.
    Рис. 1. Установка заднего дефлектора
    Rear air baffle installation
  2. Слегка нажмите на задний дефлектор в направлении вниз, чтобы он плотно встал на место.

После завершения

  1. При необходимости установите на место платы-адаптеры Riser максимальной высоты, полной длины. См. раздел Установка платы-адаптера Riser PCIe.
  2. Снова подключите кабели платы-адаптера Riser PCIe к блоку материнской платы и проложите их через задний дефлектор. Дополнительные сведения см. в разделе Прокладка кабелей для плат-адаптеров Riser PCIe.
  3. При необходимости снова подключите кабели объединительной панели M.2 к объединительной панели M.2.
    • Объединительная панель M.2 SATA/NVMe

      1. Подключите кабели объединительной панели M.2 к объединительной панели M.2.
      2. Затяните винт, чтобы зафиксировать кабели объединительной панели M.2 на объединительной панели M.2.

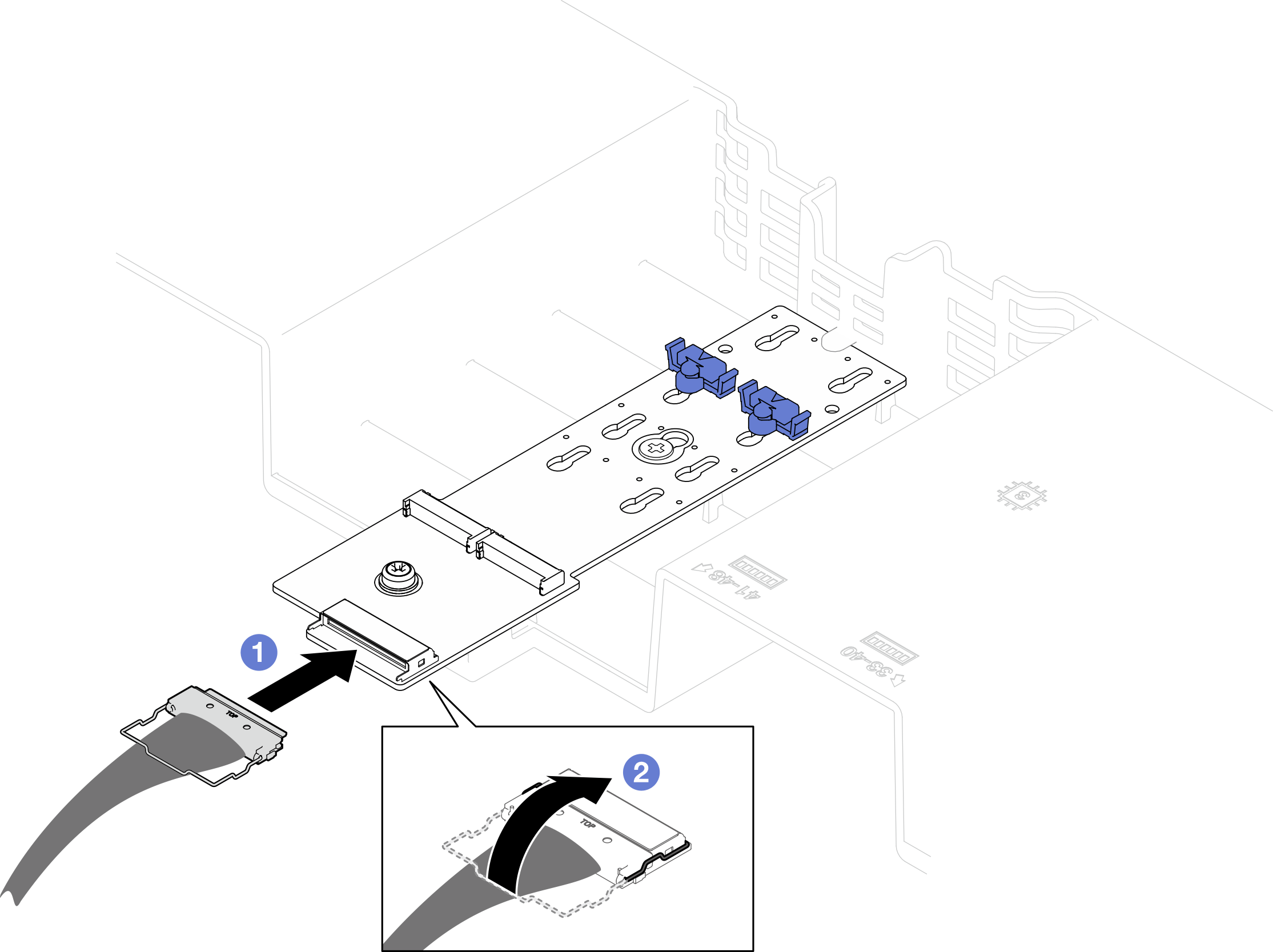

        Рис. 2. Подключение кабелей объединительной панели M.2 SATA/NVMe
        SATA/NVMe M.2 backplane cable connection
    • Объединительная панель M.2 SATA/x4 NVMe

      Снова подключите кабели объединительной панели M.2 к объединительной панели M.2.

      Рис. 3. Подключение кабелей объединительной панели M.2 SATA/x4 NVMe
      SATA/x4 NVMe M.2 backplane cable connection
  4. При необходимости подключите кабель модуля питания флэш-памяти к удлинителю.
    Рис. 4. Подключение кабеля модуля питания флэш-памяти
    Flash power module cable connection
  5. Завершите замену компонентов. См. раздел Завершение замены компонентов.
