ติดตั้งแผ่นกั้นลมด้านหลัง

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งแผ่นกั้นลมด้านหลัง

เกี่ยวกับงานนี้

ข้อควรสนใจ
อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

ขั้นตอน

  1. จัดแถบของแผ่นกั้นลมด้านหลังให้ตรงกับช่องใส่แผ่นกั้นลมด้านหลังทั้งสองข้างของตัวเครื่อง จากนั้น วางแผ่นกั้นลมด้านหลังลงในเซิร์ฟเวอร์
    หมายเหตุ
    • ปิดคลิปยึดบนปลายของขั้วต่อโมดูลหน่วยความจำแต่ละอัน ก่อนติดตั้งแผ่นกั้นลมด้านหลัง เพื่อให้มีการระบายความร้อนที่เหมาะสม
    • แผ่นกั้นลมด้านหลังอาจแตกต่างจากภาพประกอบ
    รูปที่ 1. การติดตั้งแผ่นกั้นลมด้านหลัง
    Rear air baffle installation
  2. ดันแผ่นกั้นลมด้านหลังลงเล็กน้อยจนกว่าจะเข้าที่แน่นดี

หลังจากดำเนินการเสร็จ

  1. ติดตั้งตัวยก FHFL อีกครั้ง หากจำเป็น ดู ติดตั้งตัวยก PCIe
  2. ต่อสายตัวยก PCIe เข้ากับส่วนประกอบแผงระบบอีกครั้ง และเดินสายผ่านแผ่นกั้นลมด้านหลัง ดูรายละเอียดเพิ่มเติมได้ที่ การเดินสายตัวยก PCIe
  3. หากจำเป็น ให้ต่อสายแบ็คเพลน M.2 กับแบ็คเพลน M.2 อีกครั้ง
    • แบ็คเพลน SATA/NVMe หรือ NVMe M.2

      1. เอียงขั้วต่อที่มุม 20 องศาหรือน้อยกว่า แล้วเสียบลงไปจนกว่าพื้นผิวด้านล่างจะถึงส่วนลาด
      2. กดขั้วต่อลงขนานพื้น
      3. ขันสกรูบนสายสัญญาณ
      4. เชื่อมต่อสายไฟ
        รูปที่ 2. การเชื่อมต่อด้วยสายต่างๆ ของแบ็คเพลน SATA/NVMe หรือ NVMe M.2
        SATA/NVMe or NVMe M.2 backplane cable connection
    • แบ็คเพลน M.2 SATA/x4 NVMe

      ต่อสายแบ็คเพลน M.2 เข้ากับแบ็คเพลน M.2

      รูปที่ 3. การเชื่อมต่อสายแบ็คเพลน M.2 SATA/x4 NVMe
      SATA/x4 NVMe M.2 backplane cable connection

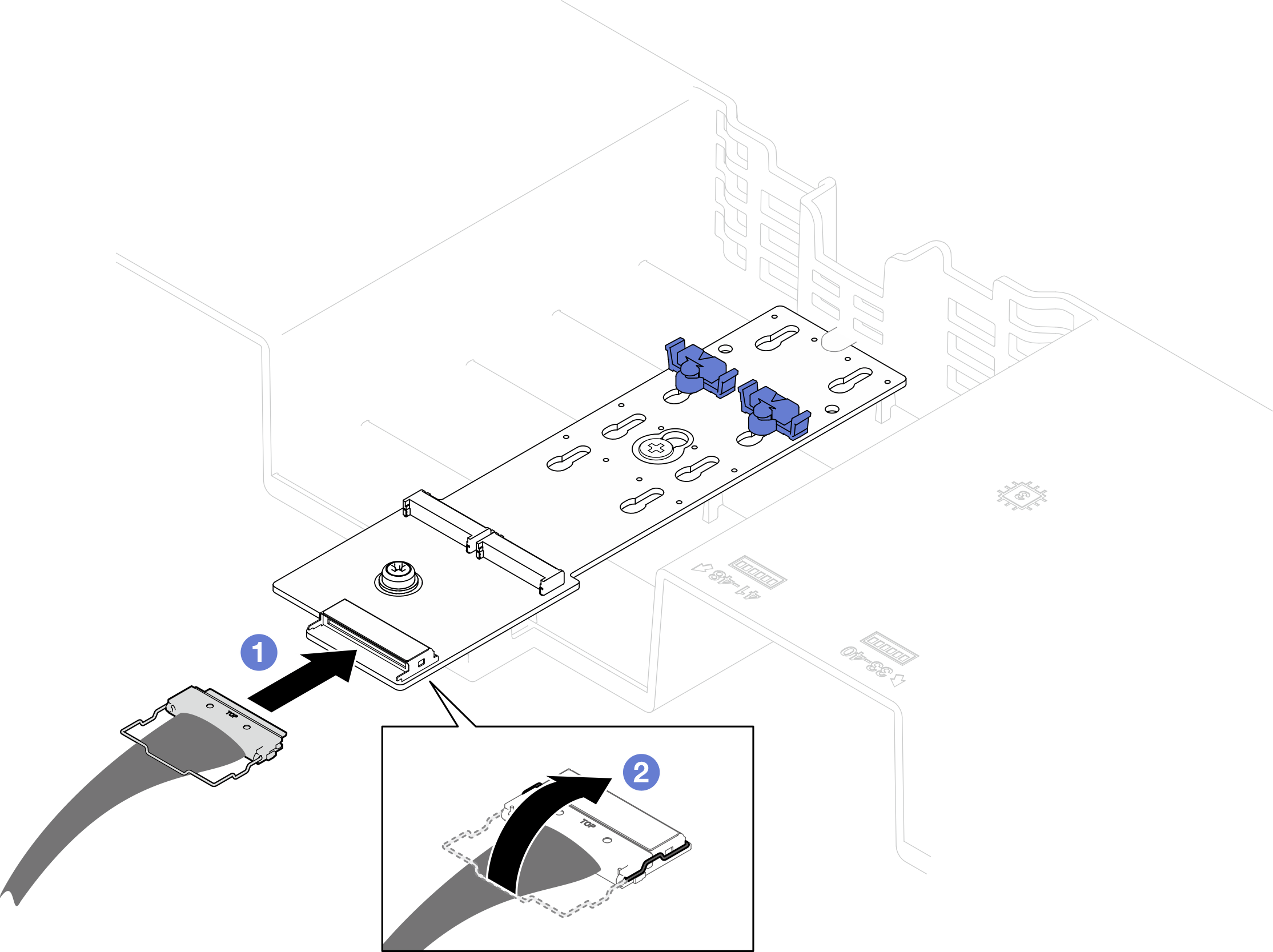

    • แบ็คเพลน M.2 RAID SATA/NVMe

      1. ต่อสายเข้ากับแบ็คเพลน M.2
      2. เกี่ยวตัวเก็บสายบนสายเข้ากับขั้วต่อ
        รูปที่ 4. การเชื่อมต่อสายแบ็คเพลน M.2 RAID SATA/NVMe
        RAID SATA/NVMe M.2 backplane cable connection
  4. หากจำเป็น ให้เชื่อมต่อสายโมดูลพลังงานแบบแฟลชเข้ากับสายต่อขยายอีกครั้ง
    รูปที่ 5. การต่อสายโมดูลพลังงานแบบแฟลช
    Flash power module cable connection
  5. ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
