뒷면 공기 조절 장치 설치

이 섹션의 지침에 따라 뒷면 공기 조절 장치를 설치하십시오.

이 작업 정보

주의
설치 지침안전 점검 목록의 내용을 읽고 안전하게 작업하십시오.

절차

  1. 뒷면 공기 조절 장치 탭을 섀시 양쪽의 뒷면 공기 조절 장치 슬롯에 맞춘 다음 뒷면 공기 조절 장치를 서버에 넣으십시오.
    • 적절한 냉각을 위해 뒷면 공기 조절 장치를 설치하기 전에 메모리 모듈 커넥터 각 끝에 있는 고정 클립을 닫으십시오.
    • 뒷면 공기 조절 장치는 그림과 약간 다를 수 있습니다.
    그림 1. 뒷면 공기 조절 장치 설치
    Rear air baffle installation
  2. 단단히 고정될 때까지 뒷면 공기 조절 장치를 부드럽게 아래로 누르십시오.

완료한 후에

  1. 필요한 경우 FHFL 라이저를 다시 설치하십시오. PCIe 라이저 설치의 내용을 참조하십시오.
  2. PCIe 라이저 케이블을 시스템 보드 어셈블리에 다시 연결하고 뒷면 공기 조절 장치를 통해 케이블을 배선하십시오. 자세한 정보는 PCIe 라이저 케이블 배선의 내용을 참조하십시오.
  3. 필요한 경우 M.2 백플레인 케이블을 M.2 백플레인에 다시 연결하십시오.
    • SATA/NVMe M.2 백플레인

      1. M.2 백플레인 케이블을 M.2 백플레인에 연결하십시오.
      2. 나사를 조여 M.2 백플레인 케이블을 M.2 백플레인에 고정하십시오.
        그림 2. SATA/NVMe M.2 백플레인 케이블 연결
        SATA/NVMe M.2 backplane cable connection
    • SATA/x4 NVMe M.2 백플레인

      M.2 백플레인에서 M.2 백플레인 케이블을 다시 연결하십시오.

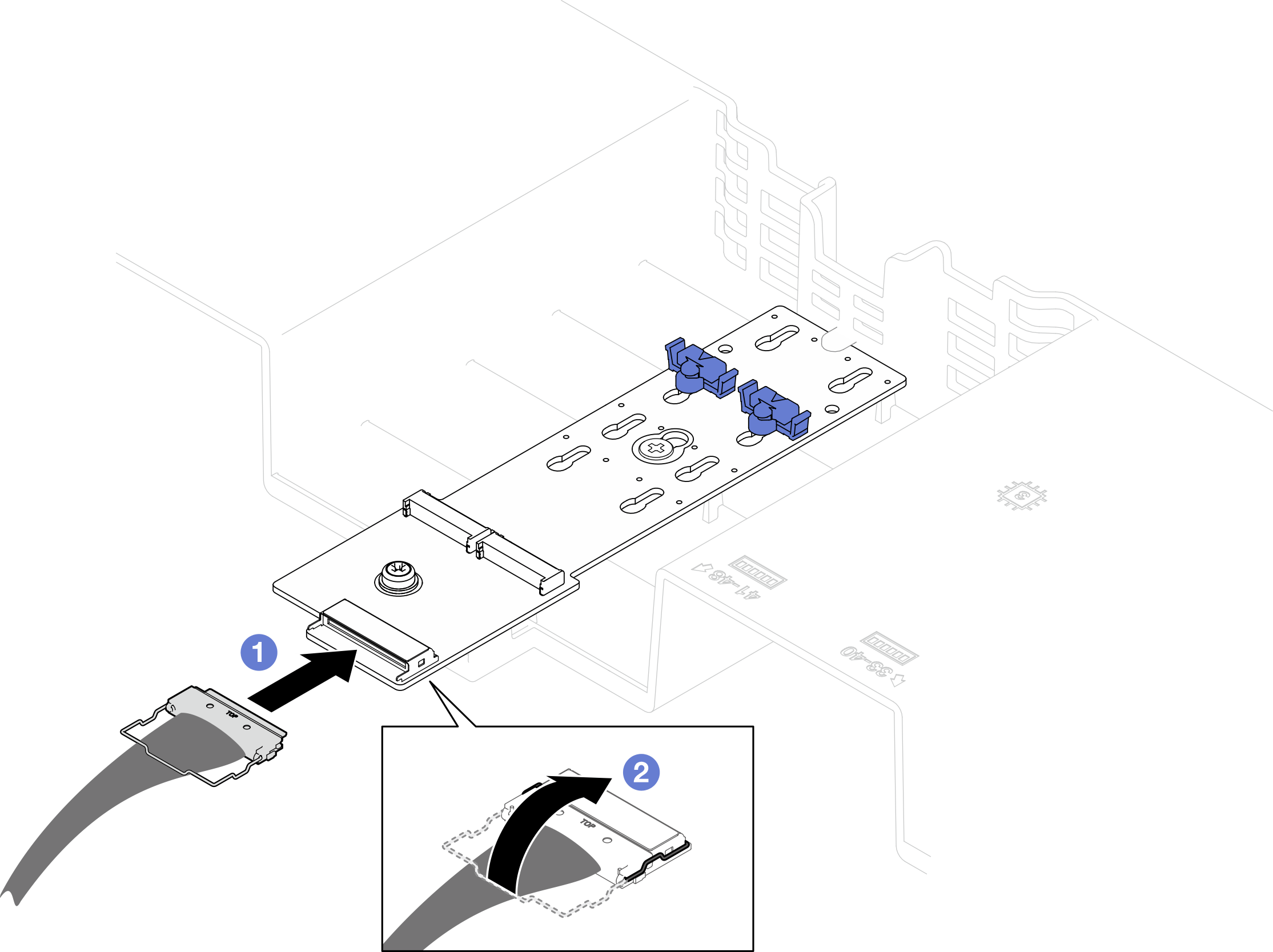

      그림 3. SATA/x4 NVMe M.2 백플레인 케이블 연결
      SATA/x4 NVMe M.2 backplane cable connection
  4. 필요한 경우 플래시 전원 모듈 케이블을 확장 케이블에 다시 연결하십시오.
    그림 4. 플래시 전원 모듈 케이블 연결
    Flash power module cable connection
  5. 부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.
