Hintere Luftführung installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um die hintere Luftführung zu installieren.

Zu dieser Aufgabe

Achtung
Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

Vorgehensweise

  1. Richten Sie die Laschen der hinteren Luftführung an den Öffnungen für die hintere Luftführung an beiden Seiten des Gehäuses aus. Setzen Sie die hintere Luftführung in den Server ein.
    Anmerkung
    • Schließen Sie die Halteklammern an beiden Enden des Speichermodul-Steckplatzes, bevor Sie die hintere Luftführung für eine ordnungsgemäße Kühlung installieren.
    • Das Aussehen der hinteren Luftführung weicht möglicherweise von den Abbildungen in diesem Abschnitt ab.
    Abbildung 1. Installation der hinteren Luftführung
    Rear air baffle installation
  2. Drücken Sie die hintere Luftführung leicht nach unten, bis sie ordnungsgemäß eingesetzt ist.

Nach dieser Aufgabe

  1. Falls erforderlich, installieren Sie die FHFL-Adapterkarten. Informationen dazu finden Sie im Abschnitt PCIe-Adapterkarte installieren.
  2. Schließen Sie die Kabel des PCIe-Adapterkartes wieder an der Systemplatinenbaugruppe an und führen Sie die Kabel durch die hintere Luftführung. Weitere Informationen finden Sie unter Kabelführung für PCIe-Adapterkarte.
  3. Falls erforderlich, schließen Sie die M.2-Rückwandplatinenkabel wieder an die M.2-Rückwandplatine an.

    • SATA/NVMe‑ oder NVMe-M.2-Rückwandplatine

      1. Neigen Sie den Anschluss in einem Winkel von max. 20 Grad und setzen Sie ihn ein, bis seine Unterseite die Rampe berührt.
      2. Drücken Sie den Anschluss nach unten.
      3. Ziehen Sie die Schraube am Signalkabel an.
      4. Schließen Sie das Netzkabel an.
        Abbildung 2. Kabelanschluss der SATA/NVMe‑ oder NVMe-M.2-Rückwandplatine
        SATA/NVMe or NVMe M.2 backplane cable connection

    • SATA/x4 NVMe-M.2-Rückwandplatine

      Schließen Sie die M.2-Rückwandplatinenkabel an die M.2-Rückwandplatine an.

      Abbildung 3. Anschließen der Kabel der SATA/x4 NVMe-M.2-Rückwandplatine
      SATA/x4 NVMe M.2 backplane cable connection

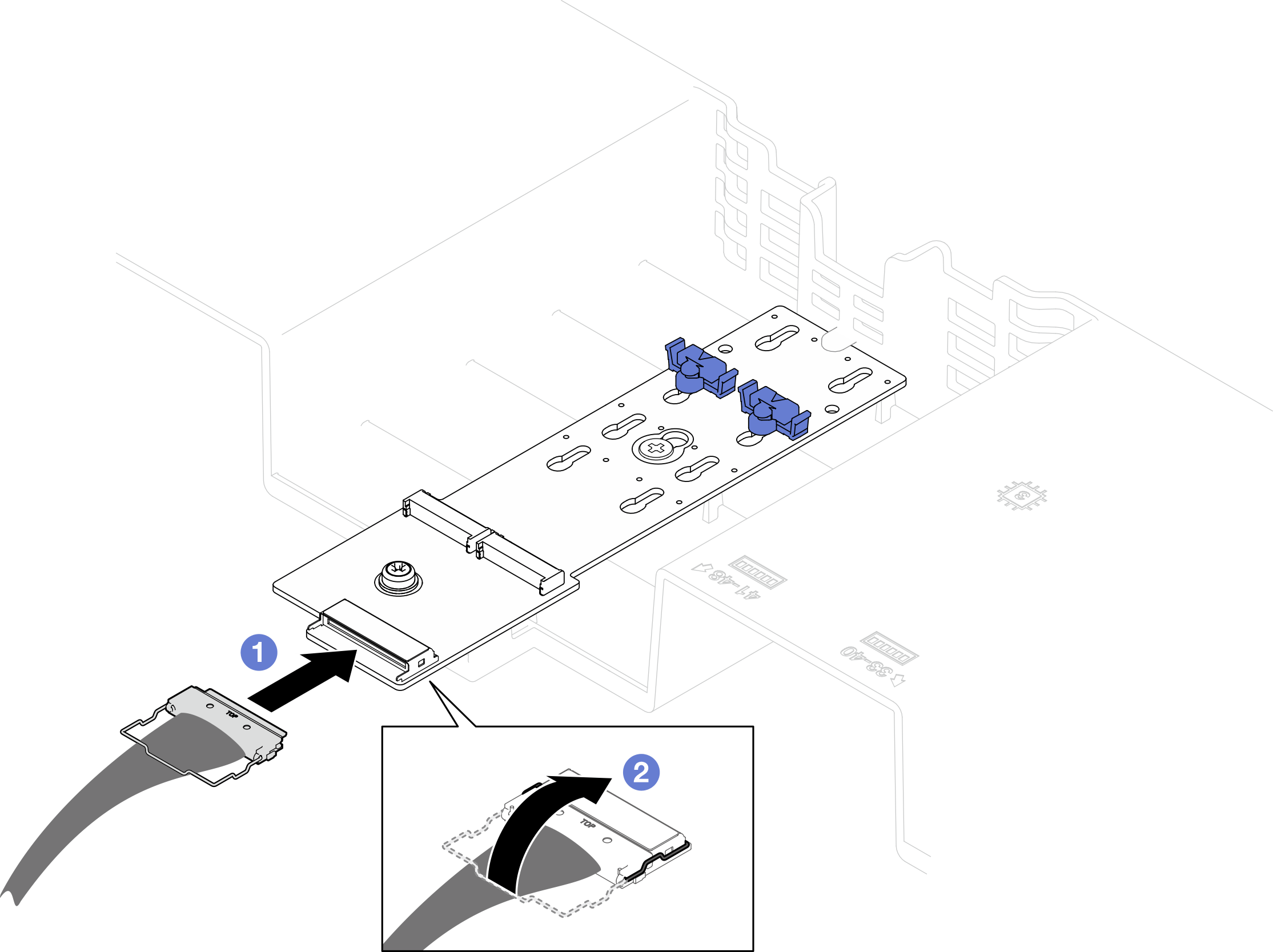

    • RAID-SATA/NVMe-M.2-Rückwandplatine

      1. Schließen Sie die Kabel an die M.2-Rückwandplatine an.
      2. Haken Sie den Bügel am Kabel am Anschluss ein.
        Abbildung 4. Anschließen der Kabel der RAID-SATA/NVMe-M.2-Rückwandplatine
        RAID SATA/NVMe M.2 backplane cable connection
  4. Falls erforderlich, schließen Sie das Kabel des Flash-Stromversorgungsmoduls wieder am Verlängerungskabel an.
    Abbildung 5. Kabelanschluss des Flash-Stromversorgungsmoduls
    Flash power module cable connection
  5. Schließen Sie den Austausch von Komponenten ab, Siehe Austausch von Komponenten abschließen.
